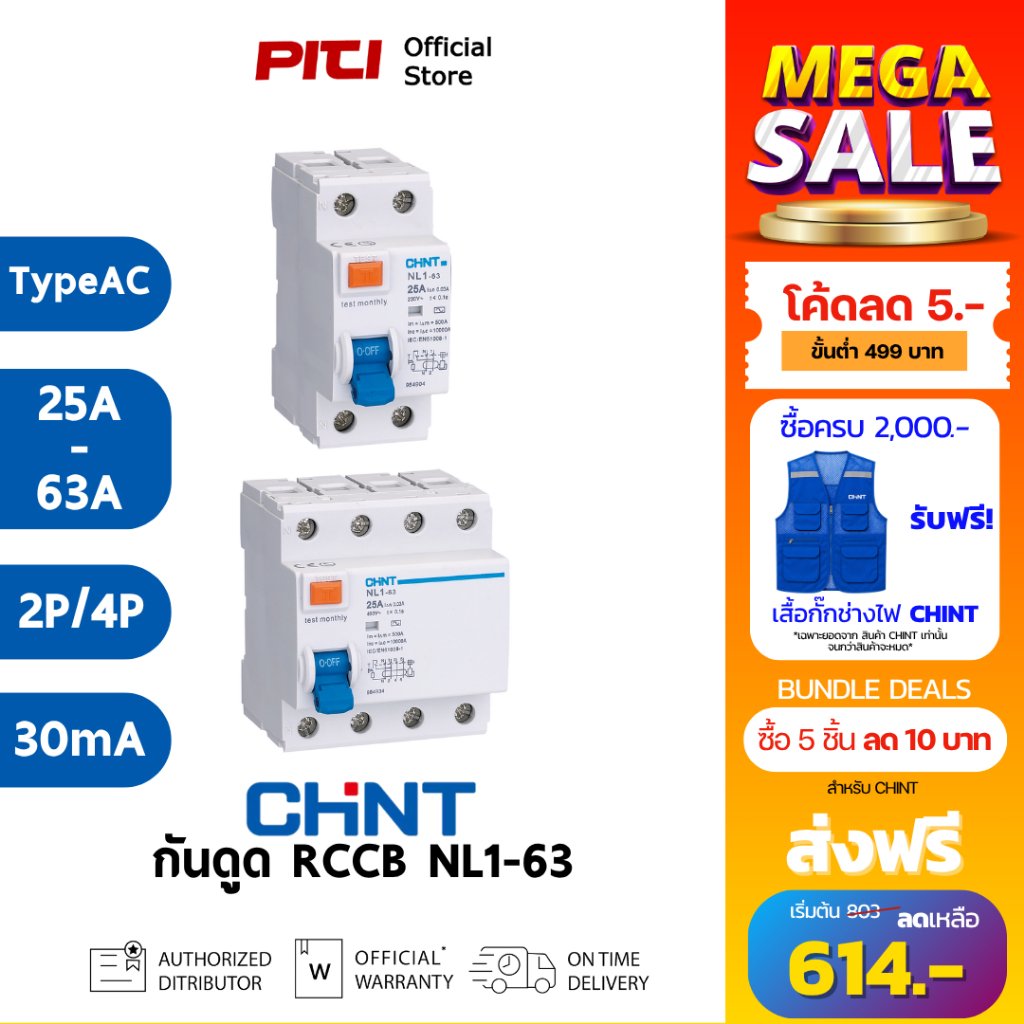

CHINT RCCB NL1-63 (2P-4P) 25-63A 30mA Type AC 10kA อุปกรณ์ตัดกระแสไฟรั่วลงดิน ไม่มีอุปกรณ์ป้องกัน

CHINT RCCB NL1-63 2P-4P 25-63A 30mA Type AC 10kA อุปกรณ์ตัดกระแสไฟรั่วลงดิน ไม่มีอุปกรณ์ป้องกัน CHINT RCCB NL1-63 2Poles เบรกเกอร์กันดูด/กันรั่ว ใช้เพื่อตรวจจับกระแสรั่วลงดิน (leakage current) แล้วตัดวงจร แบบอัตโนมัติทันที ระบบไฟฟ้า 1 เฟส (L+N) ตัดวงจรทันทีเมื่อมีกระแสรั่วเกิน 30mA Type AC (กระแสสลับ) เลือกกระแสได้ตั้งแต่ 25A-63A เพื่อป้องกันการถูกไฟดูดและลดความเสี่ยงไฟฟ้าลัดวงจรจากการรั่วลงกราวด์ มีปุ่ม TEST ตรวจสอบระบบได้ง่าย ต้องใช้งานคู่กับ เบรกเกอร์ย่อย (MCB) เหมาะกับ วงจรปลั๊ก, ไฟแสงสว่าง, เครื่องใช้ไฟฟ้าทั่วไป บ้านพักอาศัย ร้านค้า คอนโด อาคารพาณิชย์ CHINT RCCB NL1-63 4Poles เบรกเกอร์กันดูด/กันรั่ว ใช้เพื่อตรวจจับกระแสรั่วลงดิน (leakage current) แล้วตัดวงจร แบบอัตโนมัติทันที ระบบไฟฟ้า 3 เฟส (L+N) ตัดวงจรทันทีเมื่อมีกระแสรั่วเกิน 30mA Type AC (กระแสสลับ) เลือกกระแสได้ตั้งแต่ 25A-63A เพื่อป้องกันการถูกไฟดูดและลดความเสี่ยงไฟฟ้าลัดวงจรจากการรั่วลงกราวด์ มีปุ่ม TEST ตรวจสอบระบบได้ง่าย ต้องใช้งานคู่กับ เบรกเกอร์ย่อย (MCB) เหมาะกับ วงจรปลั๊ก, ไฟแสงสว่าง, เครื่องใช้ไฟฟ้าทั่วไป บ้านพักอาศัย ร้านค้า คอนโด อาคารพาณิชย์ การทำงาน (Operating / Protection Principles) RCCB จะตรวจสอบ ความสมดุลของกระแสไฟฟ้า ระหว่างเส้น Phase (L) และ Neutral (N) อยู่ตลอดเวลา เมื่อต่อโหลดปกติ กระแสที่เข้า (Phase) = กระแสที่ออก (Neutral) เมื่อมี กระแสรั่วไหลลงดิน เช่น ผ่านร่างกายผู้ใช้หรือผ่านกราวด์ ความต่างของกระแสจะเกิดขึ้น → RCCB ตรวจพบ → รีเลย์ในตัวจะ “ตัดวงจรทันที” เวลาในการตัด ≈ ไม่เกิน 0.03 วินาที เพื่อความปลอดภัยสูงสุด สรุปคือ: ไม่มีหน้าที่ตัดวงจรเมื่อเกิดโอเวอร์โหลดหรือฟ้าลัดวงจร แต่เน้น ตัดเมื่อมีกระแสรั่วไหลลงดินเกินค่าพิกัดที่ตั้งไว้ เลือกขนาดยังไงดี ? 25A → วงจรย่อย/โหลดไม่มาก 40A → วงจรปลั๊ก/ใช้งานทั่วไป 63A → วงจรที่โหลดสูงหรือเป็นเมนย่อย ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ปิดเมนสวิตช์ / เมนเบรกเกอร์ ก่อนเริ่มงานทุกครั้ง ตรวจสอบแรงดันระบบเป็น ไฟฟ้า 3 เฟส (L + N) ติดตั้งบน ราง DIN 35 มม. ภายในตู้คอนซูเมอร์ยูนิต / ตู้ไฟ ติดตั้ง หลังเมน MCB และ ก่อนเบรกเกอร์ย่อย (MCB) การต่อสายไฟ (Wiring) RCCB รุ่นนี้เป็น 4P (L + N) ต้องต่อให้ถูกขั้ว ขันสกรูขั้วสายให้แน่นตามแรงบิดที่แนะ ตรวจดูว่าไม่มีสายหลวม หรือทองแดงโผล่ เปิดใช้งานหลังติดตั้ง เปิดเมนไฟ ดันคันโยก RCCB ขึ้นตำแหน่ง ON ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ดันคันโยก RCCB ขึ้นตำแหน่ง ON / ปิดฝาตู้ให้เรียบร้อย การใช้งานในระบบไฟฟ้า (Electrical Application) การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร การทำงานปกติ ▶ RCCB จะ ตรวจจับกระแสไฟเข้า–ออกของ L และ N ตลอดเวลา ▶ หากกระแสเท่ากัน → ทำงานปกติ ▶ หากมีกระแสรั่ว ≥ 30mA → ตัดวงจรทันที การทำงานเมื่อเกิดเหตุผิดปกติ ▶ ไฟรั่ว / คนถูกไฟดูด ตัดวงจรทันที ▶ กระแสเกิน ตัดวงจร ▶ ลัดวงจร ตัดวงจร (รองรับได้ถึง 10kA) การทดสอบระบบกันดูด (TEST Button) บนตัว RCCB จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCCB ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TEST ▶ เบรกเกอร์ต้อง ตัดลงทันที ถ้าตัด = ระบบกันดูดทำงานปกติ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที กรณี RCCB ตัดเอง (Trip) ▶ มีกระแสไฟรั่วลงดินเกิน 30mA ▶ มีการสัมผัสไฟฟ้ากับตัวถังหรือร่างกาย ▶ ฉนวนสายไฟเสื่อม / ความชื้นสูง วิธีแก้ไข ▶ ปิดเบรกเกอร์ย่อยทั้งหมด ▶ รีเซต RCCB (โยก OFF → ON) ▶ เปิดเบรกเกอร์ย่อยทีละตัวเพื่อหาวงจรที่มีปัญหา ▶ แก้ไขก่อนใช้งานต่อ 1.1 ฟังก์ชัน ควบคุมวงจรไฟฟ้า ป้องกันผู้คนจากการสัมผัสทางอ้อมและการป้องกันเพิ่มเติมจากการสัมผัสโดยตรง ป้องกันการติดตั้งจากอันตรายจากไฟไหม้เนื่องจากความผิดพลาดของฉนวน เบรกเกอร์วงจรกระแสไฟฟ้าตกค้างใช้ในที่อยู่อาศัย ภาคส่วนที่สาม และอุตสาหกรรม 1.2 การเลือก รูปแบบคลื่นที่ตรวจจับได้ คลาส AC รับประกันการสะดุดสำหรับกระแสไฟฟ้าตกค้าง AC แบบไซน์ที่เพิ่มขึ้นอย่างช้าๆ คลาส A รับประกันการสะดุดสำหรับกระแสไฟฟ้าตกค้าง AC แบบไซน์และสำหรับกระแสไฟฟ้าตกค้าง DC แบบพัลส์ ไม่ว่าจะใช้ทันทีหรือเพิ่มขึ้นอย่างช้าๆ คลาส S, G/SI รับประกันการสะดุดไม่เพียงแต่สำหรับกระแสไฟฟ้าตกค้าง AC แบบไซน์เท่านั้น แต่ยังรวมถึงกระแสไฟฟ้าตกค้าง DC แบบพัลส์ ไม่ว่าจะใช้ทันทีหรือเพิ่มขึ้นอย่างช้าๆ ก็ตาม ประเภท S, G/SI พร้อมตัวกรองป้องกันการสะดุดที่ไม่เป็นจริงที่เกิดจากฮาร์มอนิกและไฟกระชากชั่วขณะ ด้วยผลกระทบของไฟกระชาก 8/20us 3000A RCCB ที่มีภูมิคุ้มกันสูงนี้จะยังคงอยู่ในสถานะที่เสถียร 1.1 Function Control electric circuits. Protect people against indirect contacts and additional protection against direct contacts. Protect installations against fire hazard due to insulation faults. Residual current circuit breakers are used in housing, tertiary sector and industry. 1.2 Selection Detectable wave form AC class Tripping is ensured for slowly increasing sinusoidal AC residual currents. A class Tripping is ensured for sinusoidal AC residual currents and for pulsed DC residual currents, whether applied suddenly or increasing slowly. S, G/SI class Tripping is ensured not only for sinusoidal AC residual currents but also for pulsed DC residual currents whether applied suddenly or increasing slowly. S, G/SI type with filters against spurious tripping caused by harmonics and transient surges. With the impact of 8/20us surge 3000A, this high immunity
