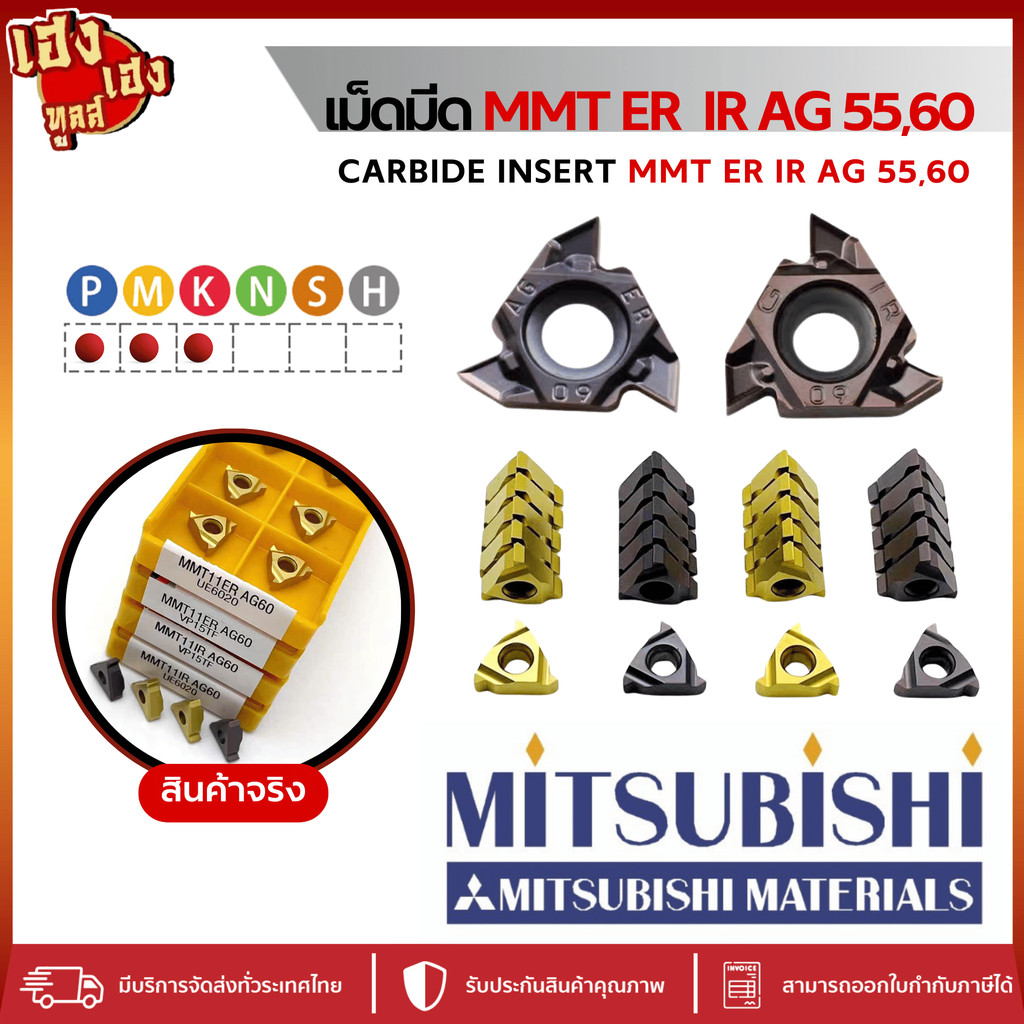

เม็ดมีด MMT11 MMT16 MMT22 ER IR AG55 AG60 VP15TF US735 UE6020 Mitsubishi เม็ดมีดกลึง CNC

ประเภทเม็ดมีดกลึงเกลียว ER (External Threading Insert): สำหรับงานกลึงเกลียวนอก เช่น กลึงปลายเพลา หรืองานภายนอกทั่วไป IR (Internal Threading Insert): สำหรับงานกลึงเกลียวใน เช่น งานรูเจาะภายใน ท่อ หรือปลอกโลหะ 2. ขนาดเม็ดมีดที่นิยม (11, 16, 22) 11ER / 11IR: เป็นเม็ดมีดขนาดเล็ก เหมาะกับชิ้นงานขนาดเล็กหรือพิตช์เกลียวละเอียด เช่น M6–M10 16ER / 16IR: ขนาดมาตรฐานที่ใช้กันทั่วไปในอุตสาหกรรม ใช้ได้กับเกลียวขนาด M8–M24 หรือมากกว่านั้น 22ER / 22IR: ขนาดใหญ่ แข็งแรง เหมาะกับการกลึงเกลียวขนาดใหญ่หรือลึก เช่น M30 ขึ้นไป หรือเกลียวส่งกำลัง 3. มาตรฐานเกลียวที่รองรับ ISO (Metric Thread): เกลียวมาตรฐานทั่วไป เช่น M10x1.5 UN / UNJ (Unified Thread): เกลียวแบบอเมริกัน เช่น 1/2"-13 UNC NPT / BSPT: เกลียวท่อ ใช้ในระบบไฮดรอลิก/ลม Trapezoidal / Acme: เกลียวส่งกำลัง ใช้ในเครื่องจักรที่มีการเคลื่อนที่แบบสกรู 4. พิตช์เกลียวและขนาดรูเจาะขั้นต่ำที่ควรรู้ เม็ดมีดขนาด 11 รองรับพิตช์ประมาณ 0.5 ถึง 1.5 มม. สำหรับเกลียวละเอียด รูเจาะภายในควรมีขนาดอย่างน้อย 12 มม. เม็ดมีดขนาด 16 รองรับพิตช์ประมาณ 0.5 ถึง 2.5 มม. ใช้งานได้หลากหลายทั่วไป เม็ดมีดขนาด 22 รองรับพิตช์ตั้งแต่ 1.5 ถึงมากกว่า 3.5 มม. ใช้กับเกลียวหยาบและลึก ขนาดรูเจาะควรไม่ต่ำกว่า 20–22 มม. 5. ตัวอย่างรหัสเม็ดมีดกลึงเกลียว 11IR 1.0ISO: เม็ดมีดกลึงเกลียวใน พิตช์ 1.0 มม. ตามมาตรฐาน ISO 16ER AG60: เม็ดมีดกลึงเกลียวนอก พิตช์หลายขนาด 60 องศา ใช้กับเกลียว ISO ทั่วไป 22ER 3.0UN: เม็ดมีดกลึงเกลียวนอก พิตช์ 3.0 แบบ UN เกลียวอเมริกัน
