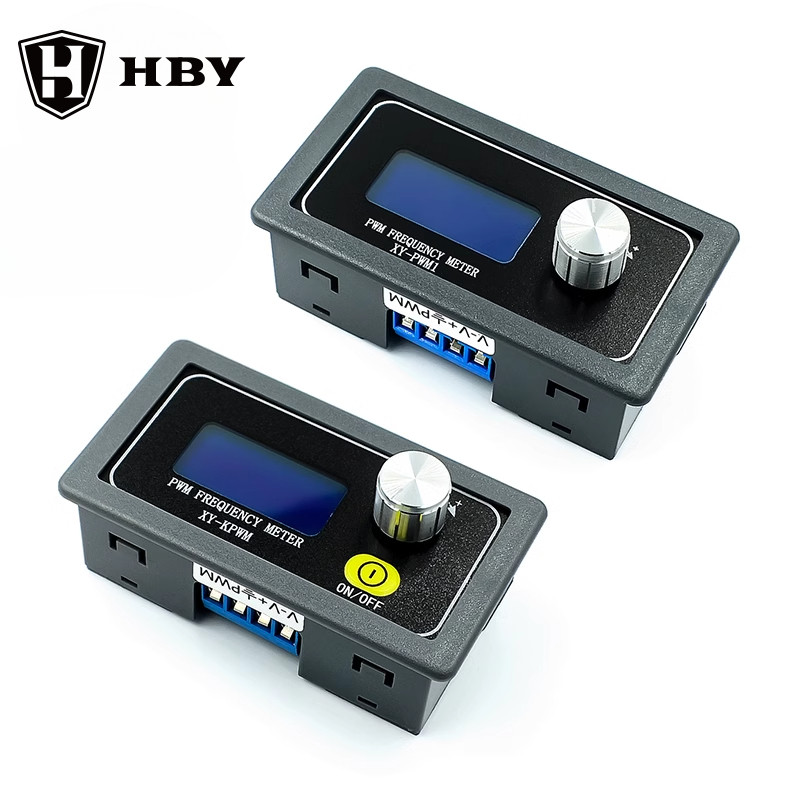

Pwm Pulse ความถี่ Duty Ratio โมดูลปรับ Square Wave สี่เหลี่ยมผืนผ้า Wave สัญญาณเครื่องกําเนิดไฟฟ้า XY-PWM1

การจำแนกสี: ด้วยสวิตช์ (XY-KPWM) ไม่มีสวิตช์ (XY-PWM1), จอแสดงผลดิจิตอลสี่ปุ่มสี่ปุ่ม รอบการทำงานของ Pwm Pulse ความถี่รอบการทำงานของ Pwm โมดูลปรับได้ Square Wave สี่เหลี่ยมผืนผ้าสัญญาณคลื่นเครื่องกำเนิดไฟฟ้า XY-PWM1 / XY-KPWM จุดเด่นของโมดูลโมดูลคือ 1.โหมดคู่, Duty Cycle Stepper 0.1% ในโหมดละเอียด; 2.ความถี่ในการแสดงผล LCD และรอบการทำงานชัดเจนมากโดยใช้การปรับโพเทนชิออมิเตอร์การเข้ารหัสสะดวกมาก เอาต์พุต PWM สามารถตั้งความถี่และรอบการทำงานแยกกัน 3.ฟังก์ชั่นล็อคเพื่อป้องกันการดำเนินงานผิดพลาด 4.สามารถตั้งค่าและลดรอบการทำงานได้ KPWM ด้วยสวิตช์คุณสามารถเปิดและปิดเอาต์พุต PWM ด้วยปุ่มเดียว 4.ช่วงความถี่กว้างความแม่นยำสูง 5.การสื่อสารซีเรียล ประการแรกคำอธิบายโมดูล เอาท์พุท Pwm ของ Pwm คุณสามารถตั้งค่าความถี่และรอบการทำงานตามลำดับ โหมดปกติ: โหมดปกติ: ช่วงความถี่ 1HZ ~ 150KHZ Duty Cycle 000 ~, Duty Cycle ขั้นตอนที่ 1% โหมดละเอียด: ความถี่จะถูกแบ่งออกเป็นสี่ช่วงสลับโดยอัตโนมัติ: 1.หน่วยเล็ก ๆ คือ 1Hz ช่วงค่าคือ 1Hz ~ 999Hz; Xxx (ไม่มีจุดทศนิยม): หน่วยเล็กคือ 1Hz ช่วงค่าคือ 1Hz ~ 999Hz; 2.X X.XX (จุดทศนิยมในหลายร้อย) หน่วยเล็กคือ 0.01Khz ช่วงค่าคือ 1.00Khz ~ 9.99Khz; 3.Xx.x (จุดทศนิยมอยู่ในสิบหลัก): หน่วยเล็กคือ 0.1Khz; ช่วงค่าคือ 10.0KHz ~ 99.9KHz 4.Xxxx (จุดทศวรรษอยู่ในสิบร้อยหลัก): หน่วยเล็กเป็น 1KHz; ช่วงค่า 1KHz ~ 150KHz เช่น การแสดงความถี่: 100 หมายถึงชีพจรเอาต์พุต PWM 100Hz; 1.01 หมายความว่าชีพจรเอาต์พุต PWM อยู่ที่ 1.01K; 54.1 หมายถึง PWM Output Pulse 54.1KHz; 1.2.4 แสดงถึงแรงกระตุ้นของเอาต์พุต PWM 124KHz; ช่วงการดึงข้อมูลรอบการทำงาน: 0 ~; การตั้งค่าพารามิเตอร์ที่สอง ผลิตภัณฑ์นี้ปรับความถี่และรอบการทำงานโดยการหมุนโพเทนชิออมิเตอร์ซึ่งสามารถปรับเปลี่ยนได้อย่างรวดเร็วตามการตัดสินความเร็วในการหมุนค่าเริ่มต้นจะปรับรอบการทำงานกดความถี่ในการปรับสั้นกดแบบยาวและ ถือเป็นเวลา 2 วินาทีเพื่อล็อคกดค้างไว้ 5 วินาทีเพื่อสลับโหมด (โหมดปกติ / โหมดละเอียด) ใช้งานง่ายพารามิเตอร์สามารถบันทึกโดยอัตโนมัติหลังจากตั้งค่าและไฟจะไม่เป็น หายไป พารามิเตอร์โมดูล: 1.แรงดันไฟฟ้าที่ใช้งานได้: 3.3~30V; 2.ช่วงความถี่: โหมดธรรมดา 1HZ ~ 150KHz; โหมดธรรมดา 1HZ ~ 150KHz; โหมดละเอียด 1HZ ~ 15KHZ; 3.ความแม่นยำของความถี่: ความแม่นยำอยู่ที่ประมาณ 2% สำหรับแต่ละช่วง; 4.กำลังรับสัญญาณกำลังรับน้ำหนัก: กระแสไฟขาออกประมาณ 5~30ma; 5.แอมพลิจูดเอาต์พุต: ค่าแอมพลิจูด PWM เทียบเท่ากับแรงดันไฟฟ้า 6.อุณหภูมิแวดล้อม: -20 ~+ 70℃。 7.น้ำหนัก: 42g ขอบเขตการใช้งาน: 1.ใช้เป็นเครื่องกำเนิดสัญญาณคลื่นสี่เหลี่ยมเพื่อสร้างสัญญาณคลื่นสี่เหลี่ยมสำหรับการพัฒนาและใช้งานการทดลอง 2.สัญญาณคลื่นสี่เหลี่ยมใช้ในการผลิตมอเตอร์ควบคุมไดรเวอร์; 3.ผลิตชีพจรปรับได้สำหรับการใช้งาน MCU; 4.สร้างชีพจรที่ปรับได้, ควบคุมวงจรที่เกี่ยวข้อง (การควบคุมความเร็วหรี่แสง PWM และการใช้งานอื่น ๆ) การควบคุมพอร์ตอนุกรม (การควบคุมการสื่อสารระดับ TTL ของ Microcontroller) การควบคุมพอร์ตอนุกรม (การควบคุมการสื่อสารระดับ TTL ของ Microcontroller) มาตรฐานการสื่อสาร: 9600 bps บิตข้อมูล: 8 หยุดบิต: 1 บิตการสอบเทียบสอบเทียบ: ไม่มี การควบคุมสตรีม: ไม่มี
