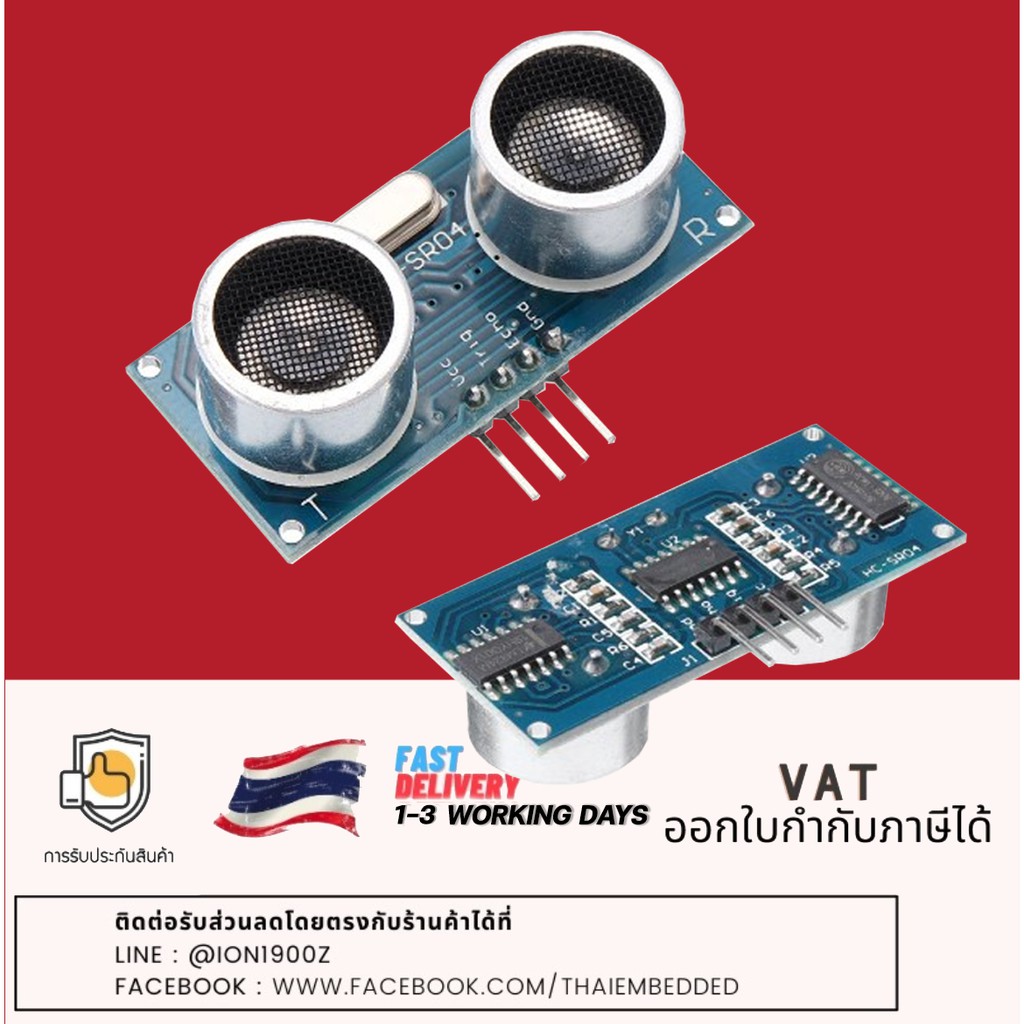

Ultrasonic Distance Measuring Sensor Module เซ็นเซอร์อัลตร้าโซนิกวัดระยะ 5V

Ultrasonic Distance Measuring Sensor Module เซ็นเซอร์อัลตร้าโซนิกวัดระยะ โมดูล HC-SR04P อัลตร้าโซนิกส์ ระยะตรวจจับ 2 เซนติเมตร ถึง 4 เมตร ทำงานที่แรงดัน 3-5V ส่งสัญญาณสั่งงานไป Trig และรับสัญญาณ Echo กลับเข้ามาประมวลผล สื่อสารผ่าน GPIO โดยตัวโมดูล HC-SR04P คล้ายกับ HC-SR04 แต่มีระยะตรวจจับที่สั้นกว่า คือ 2 เซนติเมตร ถึง 4 เมตร จากการทดสอบสามารถอ่านค่าได้ใกล้สุดที่ประมาณ 20-21 มิลลิเมตร This HC-SR04Pultrasonic module can realize 2 ~ 400cm of non-contact ranging function, has 3-5V of wide voltage input range, static power consumption is less than 3mA. Their own temperature sensor will revise the ranging and has many communication modes like GPIO, just like watchdog inside, very stable and reliable. รายละเอียดสินค้า Operating Voltage: DC3 - 5V Quiescent Current: <2mA Working Current: 2.8mA @ 5V Working Frequency: 40Hz Effective Angle: <15° 5V: 2cm - 450cm 3.3V: 2cm - 400cm : -20 ℃ - 80 ℃ Ranging Distance: 2cm - 4m Measuring Angle: 15 degree Trigger Input Signal: 10uS TTL pulse Echo Output Signal: Input TTL lever signal and the range inproportion Dimension: 45*20*15mm Weight: 8.5g Connection: PIN ที่ 1 -- 5V Supply PIN ที่ 2 -- Trigger Pulse Input PIN ที่ 3 -- Echo Pulse Output PIN ที่ 4 -- GND Data Sheet: https://cdn.sparkfun.com/assets/b/3/0/b/a/DGCH-RED_datasheet.pdf
