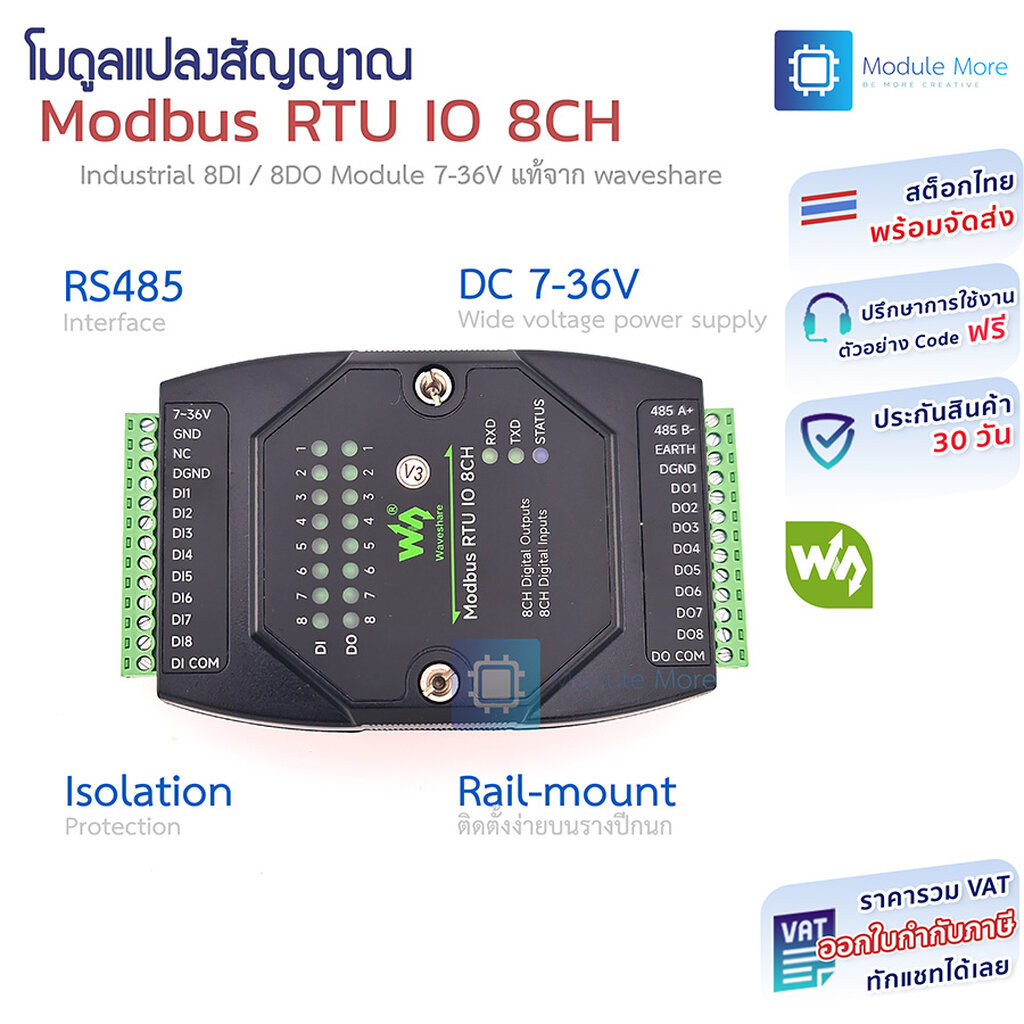

โมดูลแปลง digital IO 8CH เป็น Modbus RTU RS485 Module 7-36V

Overview The Waveshare Modbus RTU IO 8CH is an industrial-grade expansion module featuring 8 digital inputs and 8 digital outputs controlled via an RS485 interface. Engineered for reliability in harsh environments, it integrates power and signal isolation, TVS protection, and high-speed optocouplers. This module supports a wide DC 7~36V power range and utilizes the standard Modbus RTU protocol, making it an ideal choice for PLC expansion, smart building automation, and industrial IoT monitoring systems. Introduction โมดูล Industrial 8-Ch Digital Input & Output (8DI/8DO) ออกแบบมาสำหรับการใช้งานในระบบ Industrial IoT และระบบควบคุมอัตโนมัติ โดยสื่อสารผ่านโปรโตคอล Modbus RTU บนอินเตอร์เฟซ RS485 ตัว Module รองรับการทำงานร่วมกับ Board ยอดนิยมอย่าง Arduino, ESP32, Raspberry Pi หรือใช้เป็นส่วนขยาย Digital IO สำหรับ PLC โดยเฉพาะ มาพร้อมวงจรป้องกันระดับอุตสาหกรรม ทั้ง Power Isolation และ Optocoupler Isolation เพื่อความเสถียรสูงสุดในการใช้งาน หลักการทำงานคือ digital Input รับสัญญาณเข้ามา แล้วส่งไปยังอุปกรณ์คอมพิวเตอร์หรือ device อื่นๆ ผ่าน RS485 แล้วตัวคอมฯ ส่งสัญญาณกลับมาคุม digital output อีกที Features - รองรับ Modbus RTU Protocol สามารถกำหนด Address ได้ (1~255) และเชื่อมต่อแบบ Cascaded บนบัส RS485 ได้หลายตัว - Digital Input 8 ช่อง รองรับทั้ง Passive และ Active Input (NPN หรือ PNP) พร้อมระบบ Debouncing Algorithm ในตัว - Digital Output 8 ช่อง แบบ Open-drain (Darlington transistors) จ่ายกระแสได้สูงสุด 500mA ต่อช่อง พร้อม Flyback Diode ป้องกันแรงดันย้อนกลับ - ระบบความปลอดภัยขั้นสูงด้วย Onboard Unibody Power Supply Isolation และ High-speed Optocoupler Isolation - Onboard Resettable Fuse และ TVS (Transient Voltage Suppressor) ป้องกัน Surge, ESD และฟ้าผ่า - ฟังก์ชันพิเศษ Flash-on และ Flash-off สามารถตั้งเวลาให้ Output เปิดแล้วปิดเองโดยอัตโนมัติได้ - เคสแบบ Rail-mount ติดตั้งบนรางปีกนก (Standard 35mm Rail) ได้ทันที Specification - Power Supply: DC 7~36V (Wide Voltage Range) - Communication Interface: RS485 (Baud rate: 4800 to 256000 bps) - Default Format: 9600, N, 8, 1 - Digital Input (DI): 8 Channels, 5~36V, Bi-directional Optocoupler Isolation - Digital Output (DO): 8 Channels, Open-drain Output (Sinking Current 500mA Max/Ch) - Dimensions: 112mm x 70mm x 36.5mm (Standard Rail Mount Case) - Operating Temperature: Industrial Grade Caution ตรวจสอบขั้วของ Power Supply (DC 7~36V) ก่อนทำการจ่ายไฟ การต่อผิดขั้วอาจทำให้อุปกรณ์เสียหายได้ แม้จะมีระบบป้องกันในตัว และไม่ควรจ่ายโหลดที่เกิน 500mA ต่อช่องสัญญาณสำหรับ Digital Output เพื่อป้องกัน Darlington transistor เสียหายจากความร้อน Datasheet Waveshare Modbus RTU IO 8CH Datasheet Manual Modbus RTU IO 8CH Wiki User Guide
