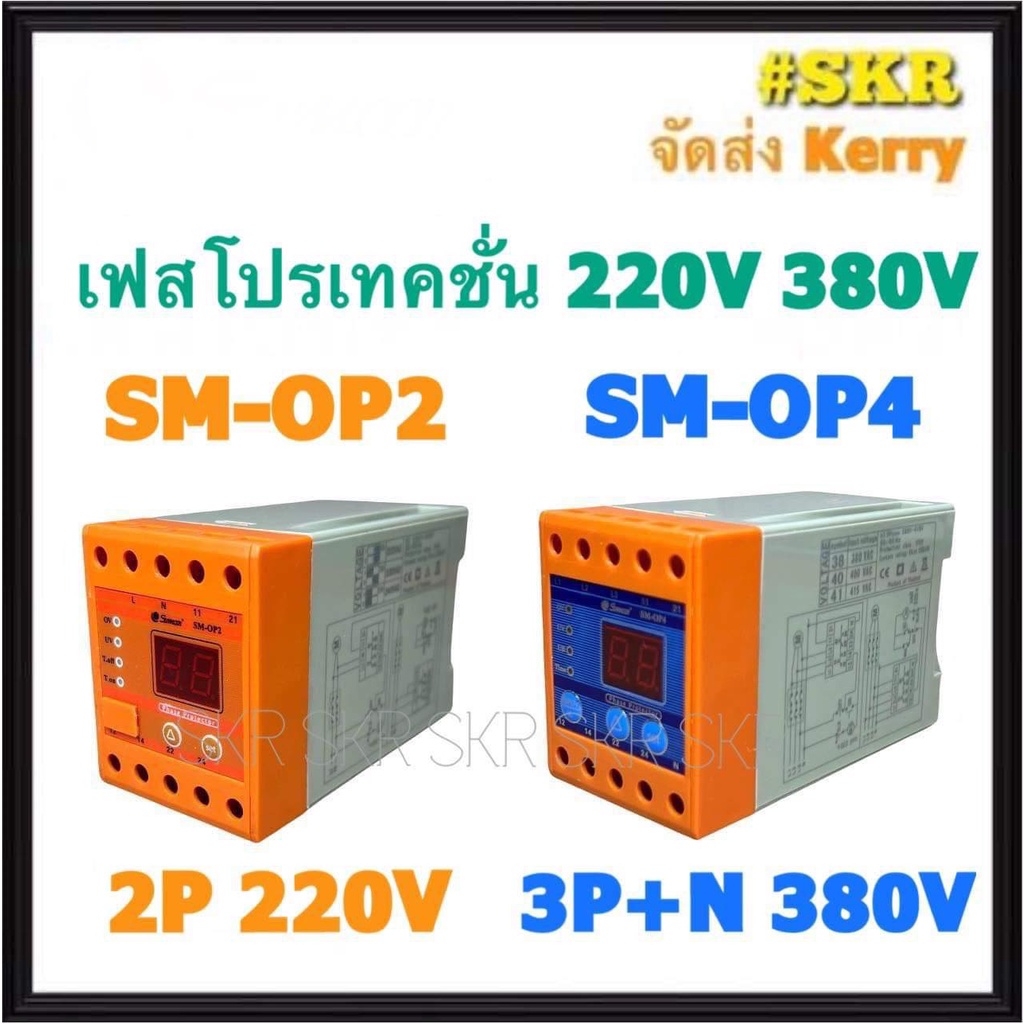

เฟสโปรเทคชั่น SM-OP2 SM-OP4 อุปกรณ์ป้องกันไฟตก ไฟเกิน 1Phase 220Vac Phase Protection Under Voltage/Over Voltage

เฟสโปรเทคชั่น SM-OP2 SM-OP4 อุปกรณ์ป้องกันไฟตก ไฟเกิน รุ่น ( SM-OP2 1Phase 220Vac ) ( SM-OP4 3Phase+N 380Vac ) Phase Protection Under Voltage/Over Voltage Phase Protector รุ่น SM-OP2 Phase Protector รุ่น SM-OP2 เป็นอุปกรณ์สำหรับการตรวจสอบ และ ป้องกันแรงดันกระแสสลับในระบบ 1 เฟส ที่มีประสิทธิภาพ และมีความแม่นยำสูงในการทำงาน โดยมี คุณสมบัติการตรวจสอบ ไฟตก และ ไฟเกิน SM-OP2 จะตรวจเช็คความผิดปกติของแรงดัน เมื่อ SM-OP2 ตรวจเช็คระดับแรงดันลดหรือเพิ่มเกินกว่า เปอร์เซ็นต์ที่ตั้งไว้ วงจรหน่วงเวลาเริ่มนับเวลาหน่วงตัด (Delay off) จนครบตามที่ตั้งไว้ รีเลย์จะตัดวงจร การทำงาน De-energize (N/C) และรีเลย์จะต่อวงจรการทำงาน Energize (N/O) โดยอัตโนมัติเมื่อแรงดัน ไฟฟ้ากลับมาสู่สภาวะปกติผ่านเปอร์เซ็นต์ที่ตั้งไว้บวกด้วยค่า Differential (Hysteresis) SM-OP2 วงจรจะเริ่มนับเวลาหน่วงต่อ (Delay on) ตามที่ตั้งไว้ สามารถตั้งค่าได้ 1-15 นาที SM-OP2 จะตัดวงจร การทำงานโดยอัตโนมัติรีเลย์อยู่ในสภาวะ De-energize (N/C) เมื่อเกิดความผิดปกติของแรงดัน เพื่อป้องกัน มอเตอร์เสียหายได้ LED จะโชว์สภาวะความผิดปกติของแรงดัน สามารถติดตั้งกับรางมาตรฐาน 35 ม.ม. (DIN Rail 35 mm) Approved standard : CE Mark Specification Power consumption: 1.2 VA Input voltage: 220, 230 or 240 VAC 1Ø (Selectable) System frequency: 50/60 Hz. Protection: Varistor Accuracy: +/- 0.5% of normal voltage Display: 7-segment Red LED letter 0.39" (9.90 mm) Adjustable Range: Over voltage : 10 to 20% Under voltage : 2 to 20% Unbalance voltage : 2 to 20% Differential (Hysteresis) : 1% Time delay (Off): Under voltage: 1 to 5 seconds Over voltage: 2 seconds Time delay ON: Adjustable from 0…15 min Output type: 2-pole change over(DPDT) Contact rating: 5A at 250 VAC Operations Mechanical: 2x107 times Electrical: 1x105 times Relay reset: Automatic Operating temperature: 0 to 55 C Ambient humidity: Max. 85%RH Mounting: DIN Rail 35 mm or Screw mounting Housing: ABS UL 94 V-0 Protection class: IP20 Wire: Fixing Screw terminal block (3.5 mm2 self lifting) Indicator: LED 3 mm Phase Protector รุ่น SM-OP4 SM-OP4 เป็นอุปกรณ์สำหรับการตรวจสอบ และ ป้องกันแรงดันกระแสสลับในระบบ 3 เฟส 4 สาย ที่มีประสิทธิภาพ และมีความแม่นยำสูงในการทำงาน โดยมีคุณสมบัติการตรวจสอบ การสลับเฟส ไฟตก ไฟเกิน แรงดันไฟฟ้าไม่สมดุล ไฟขาดเฟส SM-OP4 ตรวจเช็คความผิดปกติของระดับแรงดันลดหรือเพิ่มเกินกว่าเปอร์เซ็นต์ ที่ตั้งไว้ วงจรหน่วงเริ่มนับเวลาหน่วงตัด (Delay off) เมื่อครบตามที่ตั้งไว้ รีเลย์จะตัดวงจรอยู่ในสภาวะ De-energize (N/C) และรีเลย์จะต่อวงจรการทำงาน Energize (N/O) โดยอัตโนมัติเมื่อแรงดันไฟฟ้ากลับมาสู่ สภาวะปกติ ผ่านเปอร์เซ็นต์ที่ตั้งไว้บวกด้วยค่า Differential (Hysteresis) W-OP4 จะตัดวงจรโดยอัตโนมัติ รีเลย์อยู่ในสภาวะ De-energize (N/C) เมื่อเกิดความผิดปกติของแรงดันเพื่อป้องกันมอเตอร์เสียหาย LED จะโชว์สภาวะความผิดปกติของแรงดัน สามารถติดตั้งกับรางมาตรฐาน 35 มม (DIN Rail 35 mm) Specification Power consumption: 0.9 VA/Phase Input voltage: 380, 400, 415 VAC System frequency: 50/60 Hz. System: AC voltage 3 Phase 4 Wire(3P4W) or 3 Phase 3 Wire(3P3W) Protection: Varistor Accuracy: +/- 0.5% of normal voltage Display: 7-segment Red LED letter 0.39" (9.90 mm) Adjustable Range: Over voltage : 10 to 20% Under voltage : 2 to 20% Unbalance voltage : 2 to 20% Differential (Hysteresis) : 1% Time delay (Off): Under and Unbalance voltage: 1 to 5 seconds Over voltage: 2 seconds Time delay (On) - Output type: 2-pole change over DPDT Contact rating: 5A at 250 VAC Operations Mechanical: 2x107 times Electrical: 1x105 times Relay reset: Automatic Operating temperature: 0 to 55 C Ambient humidity: Max. 85%RH Mounting: DIN Rail 35 mm or Screw mounting Housing: ABS UL 94 V-0 Wire: Fixing Screw terminal block (3.5 mm2 self lifting) Indicator: LED 3 mm Protection class: IP20 Weight Approx. 327 g
