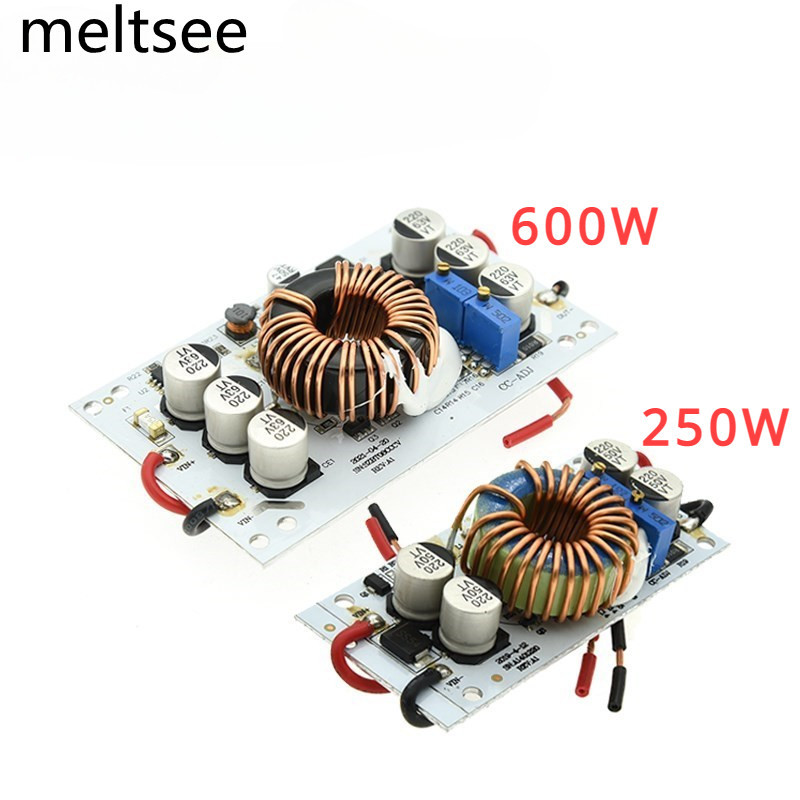

250w / 600W DC-DC Boost Converter คงที่แหล่งจ่ายไฟมือถือ 10A 250W / 10A 600W LED Driver Step Up โมดูล

เพิ่มโมดูลกระแสคงที่ 250W คุณสมบัติของโมดูลโมดูลที่ไม่แยก: โมดูลสเต็ปอัพแบบไม่แยก (BOOST) แรงดันไฟฟ้าอินพุต: DC8.5V-48V อินพุตปัจจุบัน: 10A (สูงสุด) เกิน 8A โปรดเพิ่มการกระจายความร้อน กระแสไฟฟ้าดับ: 10mA แรงดันขาออก: ปรับได้ต่อเนื่อง 10-50V แรงดันขาออก: 10A MAX. หากเกิน 6A โปรดเสริมสร้างการกระจายความร้อน ช่วงกระแสคงที่:: 0.2-8A กำลังขับ: = แรงดันไฟฟ้าอินพุต * 10A ตัวอย่างเช่นอินพุต 12V * 5A = 60W อินพุต 24V * 5A = 120W หากต้องการพลังงานที่สูงขึ้นสามารถใช้โมดูลสองโมดูลขนานกันได้ ตัวอย่างเช่นหากเอาต์พุตต้องการ 10A สามารถใช้โมดูลสองโมดูลควบคู่กันและกระแสของแต่ละโมดูลสามารถปรับได้ 5A อุณหภูมิ: -40 ถึง + 85 องศา ความถี่ในการทำงาน: 150KHz ประสิทธิภาพการแปลง: ได้ถึง 96% การป้องกันกระแสเกิน: มี การป้องกันขั้วย้อนกลับของอินพุต: ใช่ การติดตั้ง: รูสกรู 4 3 มม. วิธีการเชื่อมต่อ: การเชื่อมต่อเอาต์พุต ขนาดโมดูล: ยาว 70 มม. กว้าง 36 มม. สูง 13 มม. ขนาดโมดูล: ยาว 70 มม. กว้าง 36 มม. สูง 13 มม. โมดูลเดียว: 50 กรัม เพิ่มโมดูลกระแสคงที่ 600W คุณสมบัติของโมดูลโมดูลโมดูลโมดูลที่ไม่แยก: โมดูลเพิ่มแบบไม่แยก (BOOST) แรงดันไฟฟ้าอินพุต: DC10V-60V กระแสไฟเข้า: 10 A (สูงสุด) กระแสไฟฟ้าสถิตย์: 10mA (เมื่อ 12V เพิ่มขึ้นถึง 20V แรงดันขาออกจะยิ่งสูงขึ้นกระแสไฟฟ้าสถิตก็จะยิ่งเพิ่มขึ้น) แรงดันขาออก: 12-60V ปรับได้ต่อเนื่อง (เอาต์พุตเริ่มต้น 19V) แรงดันขาออก: 10A MAX. เมื่อเกิน 6A โปรดเสริมสร้างการกระจายความร้อน (ที่เกี่ยวข้องกับความแตกต่างของแรงดันอินพุตและเอาต์พุตความแตกต่างของแรงดันที่มากขึ้นกระแสไฟขาออกจะยิ่งเล็กลง) ช่วงกระแสคงที่: 0.2-10A กำลังขับ: = แรงดันไฟฟ้าอินพุต * 10A เช่นอินพุต 12V * 10A = 120W, อินพุต 24V * 10A = 240W, อินพุต 36V * 10A = 1360W, อินพุต 60V * 10A = 600W, อุณหภูมิในการทำงาน: -40 ถึง + 85 องศา (เพิ่มการกระจายความร้อนหากอุณหภูมิแวดล้อมสูงเกินไป) ความถี่ในการทำงาน: 150KHz ประสิทธิภาพการแปลงประสิทธิภาพ: 92% -96% การป้องกันย้อนกลับอินพุตอินพุต: ไม่ (หมายเหตุว่าจะไม่ย้อนกลับไปข้างหน้าและย้อนกลับ) การติดตั้ง: รูสกรู 4 3 มม. วิธีการเดินสายไฟ: เอาท์พุทสายไฟ ขนาดโมดูล: ยาว 85 มม. กว้าง 52 มม. สูง 21 มม. ขนาดโมดูล: ยาว 85 มม. กว้าง 52 มม. สูง 21 มม. โมดูลเดียว: 80 กรัม วิธีปรับแรงดันขาออก / กระแสไฟฟ้า: 1. ปรับโพเทนชิออมิเตอร์ RV1 และตั้งค่าแรงดันขาออกเป็นค่าแรงดันไฟฟ้าที่คุณต้องการตามแบตเตอรี่หรือ LED ของคุณ ตัวอย่างเช่นแรงดันไฟฟ้าของ LED 10 สายจะถูกปรับเป็น 37V 2. หมุนโพเทนชิออมิเตอร์ RV2 ตามเข็มนาฬิกาประมาณ 30 รอบตั้งค่ากระแสไฟขาออกให้ต่ำสุดเชื่อมต่อ LED และปรับโพเทนชิออมิเตอร์ RV2 เป็นกระแสที่คุณต้องการ สำหรับการชาร์จแบตเตอรี่หลังจากคายประจุแบตเตอรี่เต็มแล้วให้เชื่อมต่อกับเอาต์พุตและปรับ RV2 เป็นกระแสไฟฟ้าที่คุณต้องการ ยิ่งกระแสไฟมากเท่าไหร่กระแสไฟก็ยิ่งเล็กลงเท่านั้น) โปรดอย่าปรับกระแสไฟฟ้าลัดวงจรและไม่สามารถปรับโครงสร้างวงจรของโมดูลบูสเตอร์ในโหมดลัดวงจรได้
