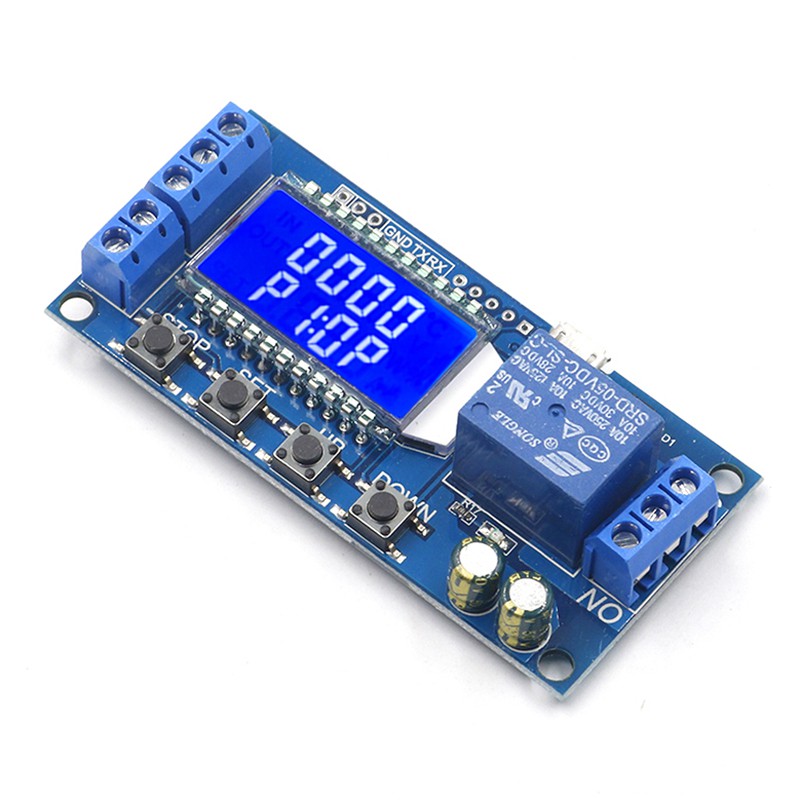

6-30V Micro USB Digital LCD แสดงเวลาหน่วงเวลารีเลย์โมดูลควบคุมตัวจับเวลาสวิทช์ทริกเกอร์วงจรโมดูล XY-LJ02

ช่วงเวลา: 0.01 วินาที ~ 9999 นาที หน้าจอ LCD ของผลิตภัณฑ์นี้มีความชัดเจนเรียบง่ายและใช้งานง่ายมีประสิทธิภาพ แต่โปรดอ่านคำแนะนำผู้ใช้อย่างละเอียดก่อนใช้ ไฮไลท์: แสดงด้วย LCD สองคอลัมน์สามารถแสดงพารามิเตอร์ได้โดยตรง โหมดทริกเกอร์: ระดับสูงและต่ำสลับปริมาณตอบสนองความต้องการส่วนใหญ่ แหล่งจ่ายไฟ: 6 ~ 30V รองรับ micro USB 5.0V สะดวกมากป้องกันการเชื่อมต่อของแหล่งจ่ายไฟ พารามิเตอร์สามารถแก้ไขได้ผ่าน UART ปุ่มหยุดเพื่อให้ฟังก์ชั่นหยุดฉุกเฉิน 5 นาทีโดยไม่ต้องดำเนินการใด ๆ ในสถานะพลังงานต่ำ ปลุกการกระทำใด ๆ พารามิเตอร์ OP / CL / LOP สามารถแก้ไขได้ทีละรายการ พารามิเตอร์ทั้งหมดจะถูกบันทึกโดยอัตโนมัติเมื่อปิดเครื่อง พารามิเตอร์: แหล่งจ่ายไฟ: 6V ~ 30V และ micro USB 5.0 V. แหล่งสัญญาณทริกเกอร์: ระดับสูง (3.0V ~ 24.0V), ระดับต่ำ (0.0V ~ 0.2V), สัญญาณสวิตช์ โหลดเอาต์พุตสูงสุด: DC 30V 5A และ AC 220V 5A กระแสคงที่: 15mA กระแสไฟที่ใช้งาน: 50mA. อายุการใช้งาน: มากกว่า 100,000 ครั้ง; อุณหภูมิในการทำงาน: -40-85 ° C; ขนาด: 8.0 * 3.8 * 1.9 ซม. การแยกออปโตคัปเปลอร์ความสามารถในการป้องกันการรบกวนที่แข็งแกร่งแผงวงจรระดับอุตสาหกรรม แนะนำโหมดการทำงาน (P1 ~ P7) P1: หลังจากสัญญาณถูกทริกเกอร์การนำรีเลย์ในเวลา OP จะตัดการเชื่อมต่อ ในเวลา OP สัญญาณไม่ถูกต้อง P2: หลังจากสัญญาณถูกทริกเกอร์การนำรีเลย์ในเวลา OP จะตัดการเชื่อมต่อ ในเวลา OP สัญญาณจะทริกเกอร์ตัวจับเวลาใหม่ P3: หลังจากสัญญาณถูกทริกเกอร์การนำรีเลย์ในเวลา OP จะตัดการเชื่อมต่อ ในเวลา OP สัญญาณตั้งเวลารีเซ็ตทริกเกอร์รีเลย์ถูกตัดการเชื่อมต่อและหยุดจับเวลา P4: เมื่อทริกเกอร์หลังจากที่รีเลย์ถูกตัดการเชื่อมต่อจากเวลา CL แล้วเวลา OP การนำรีเลย์หลังจากหมดเวลาแล้วให้ปลดรีเลย์ P5: เมื่อถูกทริกเกอร์หลังจากหมดเวลาการทำงานของการนำรีเลย์รีเลย์จะตัดการเชื่อมต่อเวลา CL จากนั้นลูปการทำงานข้างต้นให้สัญญาณอีกครั้งในลูปรีเลย์ตัดการเชื่อมต่อหยุดตัวจับเวลาและจำนวนรอบ (LOP) สามารถ ตั้ง; P6: เมื่อถูกทริกเกอร์หลังจากเวลาการทำงานของการนำรีเลย์รีเลย์จะตัดการเชื่อมต่อเวลา CL จากนั้นวนซ้ำการกระทำข้างต้นสัญญาณไม่ถูกต้องในลูปสามารถตั้งค่าจำนวนรอบ (LOP) ได้ P7: ฟังก์ชั่นค้างสัญญาณ: สัญญาณจะคงอยู่เวลาจะถูกล้างและการนำรีเลย์ เมื่อสัญญาณหายไปรีเลย์จะตัดการเชื่อมต่อหลังจากเวลา OP; ในช่วงเวลานั้นมีสัญญาณอื่นและเวลาจะถูกล้าง
