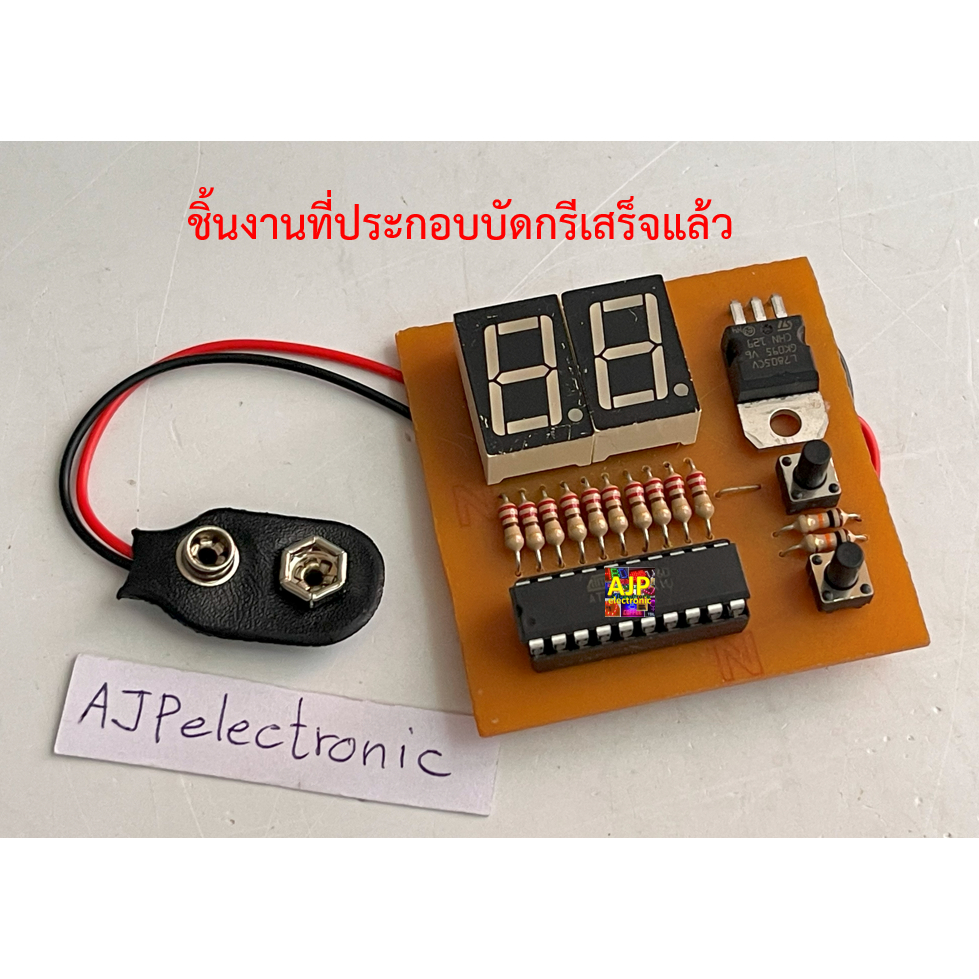

วงจรนับตัวเลข 00-99 แสดงผลด้วย 7-segment ขนาด 0.56 นิ้ว

วงจรนับตัวเลข 00-99 แสดงผลด้วย 7-segment ขนาด 0.56 นิ้ว การทำงาน วงจรนี้จะใช้แรงดัน 9-12V เป็นแหล่งจ่ายไฟฟ้า แนะนำแรงดันเหมาะสมที่ 9V (ถ่าน 9V) ไอซี 7805 จะแปลงค่าแรงดันให้คงที่ที่ 5V จ่ายให้กับไอซี ATtiny2313 ไอซี ATtiny2313 จะรอรับคำสั่งจากปุ่มสวิทช์เพิ่มและลดคะแนน เมื่อทำการกดปุ่มสวิทช์แล้ว ไอซี ATtiny2313 จะส่งสัญญาณไปควบคุมให้ 7 segment แสดงผลเป็นตัวเลข วงจรนี้สามารถแสดงตัวเลขได้ตั้งแต่ 00-99 หรือกดวนซ้ำกันก็ได้ รายการอุปกรณ์ R 220 โอห์ม จำนวน 14 ตัว R 10k โอห์ม จำนวน 2 ตัว สวิทช์ จำนวน 2 ตัว ไอซี 7805 จำนวน 1 ตัว Socket 20 pin จำนวน 1 ตัว ไอซี ATtiny2313 จำนวน 1 ตัว 7 segment ชนิดบวกร่วม ขนาด 0.56 นิ้ว จำนวน 2 ตัว ขั้วถ่าน 9V จำนวน 1 ตัว แผ่นปริ้นของวงจรนี้ (เจาะรูแล้ว) จำนวน 1 แผ่น *** สินค้านี้จะต้องนำไปประกอบบัดกรีด้วยตะกั่วก่อน จึงจะสามารถทำงานได้ ขั้นตอนการประกอบอุปกรณ์สามารถดูได้ตามลิ้งนี้ https://www.youtube.com/watch?v=xRrHCYjzpx8&t=4s เงื่อนไขสำคัญ โปรดทำความเข้าใจนะครับ *** แนะนำให้ถ่ายคลิปตอนแกะกล่องสินค้า เพื่อตรวจสอบว่าได้อุปกรณ์ครบหรือไม่ ถ้าไม่ครบสามารถคืนสินค้าได้ *** สินค้าที่ทำการบัดกรีแล้ว ทางร้านไม่ขอรับเปลี่ยน หรือ คืนสินค้า เพราะการบัดกรีด้วยความร้อนถ้าไม่ชำนาญอาจจะทำให้อุปกรณ์พังได้
