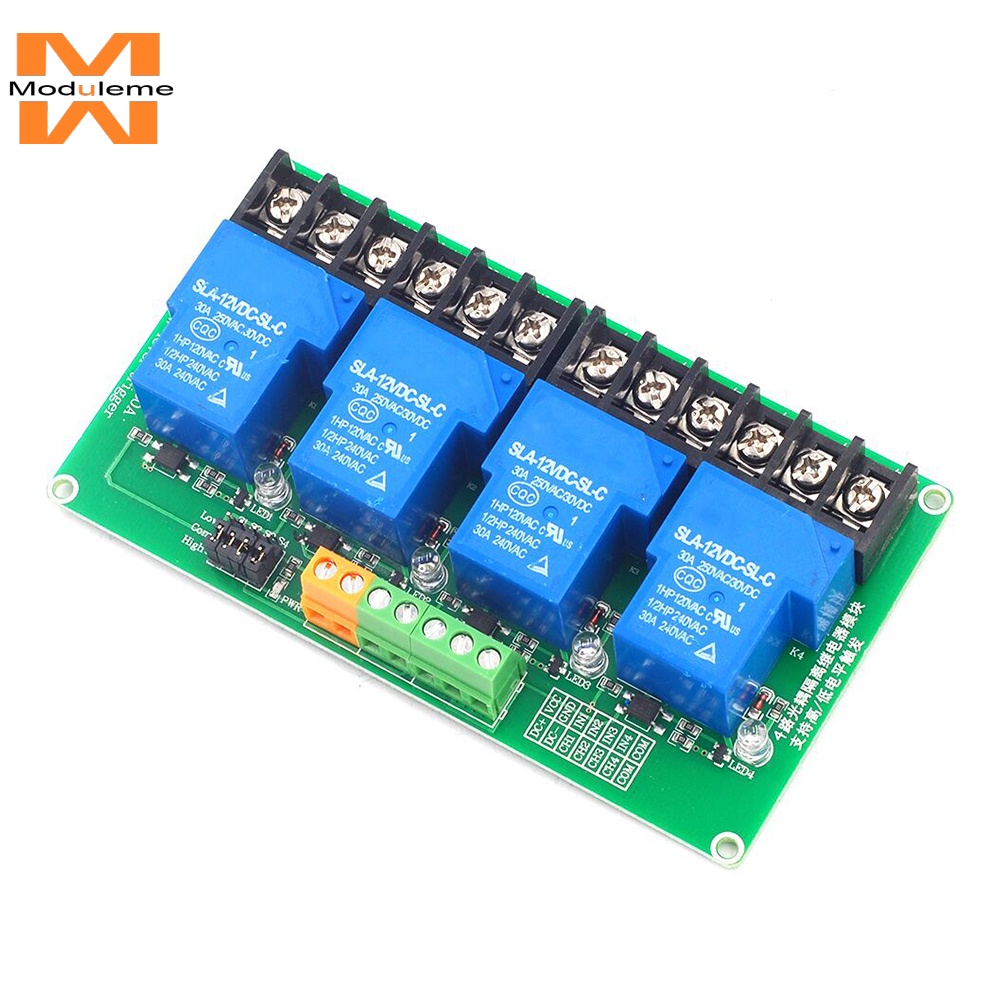

โมดูลรีเลย์สวิตช์ทริกเกอร์ พลังงานสูง ระดับต่ํา AC250V 30A 4 ช่อง DC5V 12V 24V

คุณสมบัติ: 1.โมดูลนี้ใช้รีเลย์ 30A คุณภาพสูงของแท้และโหลดสูงสุดของอินเทอร์เฟซที่เปิดตามปกติ: AC 250V / 30A, DC 30V / 30A 2.การแยกแพทช์ด้วย optocoupler ความสามารถในการขับขี่ที่แข็งแกร่งประสิทธิภาพที่มั่นคง: กระตุ้นกระแสไฟฟ้า 5mA 3.สามารถเลือกแรงดันไฟฟ้าที่ใช้งานได้ของโมดูลได้ตั้งแต่ 5V, 12V หรือ 24V 4.โมดูลสามารถเรียกใช้ในระดับสูงหรือต่ำผ่านการตั้งค่าจัมเปอร์ 5.และอินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงและนำออกผ่านขั้วสายไฟซึ่งสะดวกมาก พารามิเตอร์: พารามิเตอร์: กระแสไฟฟ้าสถิตย์: 5MA กระแสไฟสูงสุด: 50MA / 80MA / 190MA กระแสไฟทริกเกอร์: 2-4mA เวอร์ชันรีเลย์: 5V / 12V / 24V กระแสไฟโหลด: 30A แรงดันไฟฟ้าที่โหลด: DC30V หรือ AC250V โหลด DC ได้ถึง AC 250V, โหลด AC 10A และสูงถึง DC30V 30A คำอธิบายอินเทอร์เฟซ 1. โมดูล DC +: แหล่งจ่ายไฟ DC ขั้วบวก (ขั้วบวกขั้วทริกเกอร์) 2. ขั้วลบของโมดูลไฟ DC (ขั้วลบของขั้วลบของเทอร์มินัล) 3. เทอร์มินัลทริกเกอร์สัญญาณ (แรงดันไฟฟ้าทริกเกอร์เริ่มต้นเหมือนกับแหล่งจ่ายไฟ) 4. การเลือกวิธีการเรียกใช้ระดับสูง / ต่ำ เมื่อจัมเปอร์เชื่อมต่อกับเทอร์มินัลขั้ว IN จะถูกเรียกใช้ระดับต่ำและเมื่อเชื่อมต่อกับเทอร์มินัล H จะถูกเรียกระดับสูง 5. โดยปกติแล้วปลายปิด (NC): ปลายรีเลย์ปิดโดยปกติจะปิด (NC): ปลายรีเลย์ปิดโดยปกติ 6. ขั้วต่อธรรมดา (COM): ขั้วต่อรีเลย์ทั่วไป 7. โดยปกติแล้วจะเปิด (NO): รีเลย์โดยปกติจะเปิด (NO): รีเลย์ปกติให้เปิด แพคเกจรวม: โมดูลรีเลย์ * 11
