จอ 0.96 inch 7-pin สองสีแบบ SPI และ I2C 0.96 inch two-color OLED module SPI

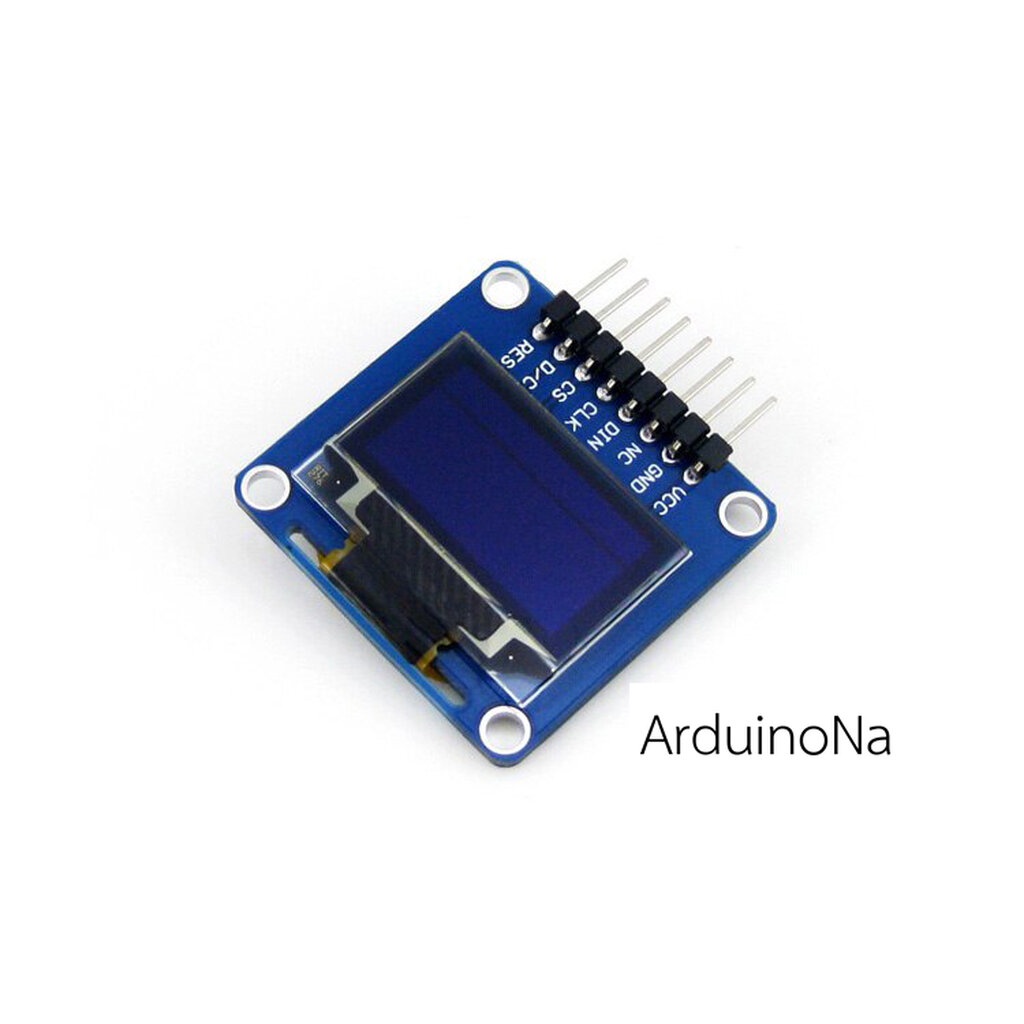

จอ 0.96 inch 7-pin สองสีแบบ SPI 0.96 inch two-color OLED module SPI รายละเอียดสินค้า Resolution: 128X64 Color:yellow-blue Supported platforms: for arduino, 51 series, MSP430 series, STIM32 / 2,SCRchips Low power consumption: 0.04W during normal operation Support wide voltage: 3.3V-5V DC Working temperature:-30-80 degrees Volume: 27MM * 27MM * 4.1MM Driver IC:SSD1306 Communication: IIC/SPI Backlight: OLED self light, no need backlight Connection/Wiring Details: Arduino OLED V3.3V V33 GND GND 9 MOSI 10 CLK 11 DC 12 CS Code Samples: https://github.com/adafruit/Adafruit_SSD1306 https://github.com/adafruit/Adafruit-GFX-Library วิธีการเปลี่ยนจาก SPI / I2C SSd1306 ชนิด 7 pin สามารถใช้งานได้ทั้ง SPI และ I2C แต่การสลับรูปแบบการสื่อสารนี้ ต้องการการบัดกรีและตัวต้านทาน 10kohm และตัวเก็บประจุขนาด 100nF โดยสามารถทำได้ดังนี้ บัดกรีตัวต้านทาน 0 ohm หรือบัดกรีเชื่อม R1 และ R2 และถอด R3 ออกตามรูป และต่อตัวต้านทานกับตัวเก็บประจุเข้าขา RES ดังรูป ก็จะสามารถใช้งานในโหมด i2C ได้แล้วครับ
