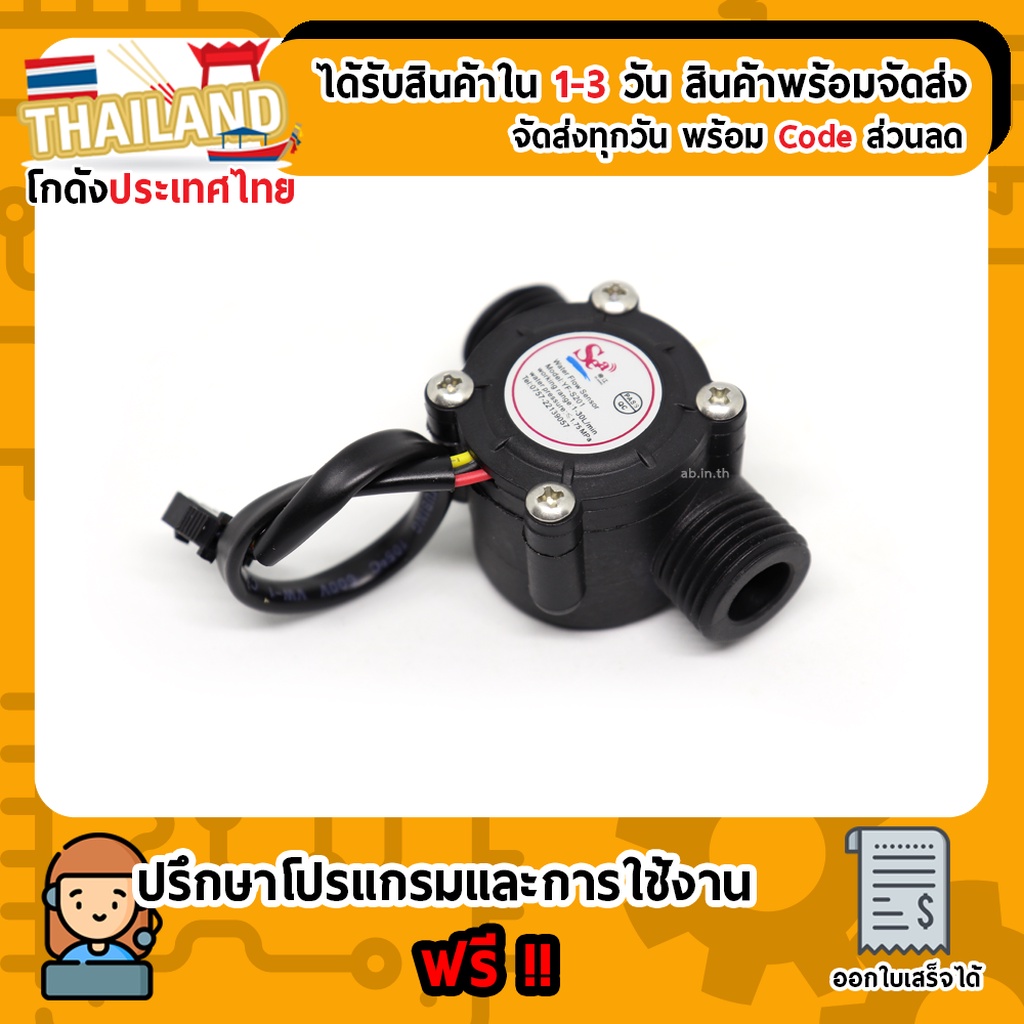

YF-S201 Water Flow Sensor วัดอัตราการไหลของน้ำ 1-30L/min 2.0Mpa

YF-S201 Water Flow Sensor วัดอัตราการไหลของน้ำ 1-30L/min 2.0Mpa Sensor ใช้วัดปริมาณการไหลของน้ำ สำหรับ Arduino โดยสามารถวัดปริมาณการไหลของน้ำ ที่ 1-30L/min 2.0Mpa หลักการทำงาน ใน Sensor จะมีใบพัดเมื่อมีน้ำไหลผ่านใบพัดจะหมุ่นพร้อมกับนับรอบของใบพัดส่งสัญญาณ Output ไปยัง Arduino เหมาะกับการนำไปประยุคต์ใช้งานวัดการไหลของน้ำ ความแรงของน้ำ มาตร มิเตอร์น้ำ เป็นต้น ข้อมูลเพิ่มเติมของ Sensor Water Flow Sensor วัดอัตราการไหลของน้ำ 1-30L/min 2.0Mpa - รองรับแรงดัน Volt DC 4.5V-24V - แรงดัน Volt ที่แนะนำ DC 5V-18V - กระแสสำหรับการใช้งาน Cuttent : 15mA (DC 5V) - อุณหภูมิที่ Sensor รองรับได้ -25 ถึง +80 c - รองรับแรงดันของน้ำ pressure : 1.75Mpa - สามารถเสียบกับท่อ ขนาด 6 หุ่น 1 ชุดประกอบด้วย - Water Flow Sensor วัดอัตราการไหลของน้ำ 1-30L/min 2.0Mpa จำนวน 1 ชิ้น การต่อใช้งาน จาก http://forum.arduino.cc/index.php/topic,8548.0.html Code ตัวอย่าง ของ Water Flow Sensor วัดอัตราการไหลของน้ำ 1-30L/min 2.0Mpa volatile int NbTopsFan; //measuring the rising edges of the signal int Calc; int hallsensor = 2; //The pin location of the sensor void rpm () //This is the function that the interupt calls { NbTopsFan++; //This function measures the rising and falling edge of the hall effect sensors signal } // The setup() method runs once, when the sketch starts void setup() // { pinMode(hallsensor, INPUT); //initializes digital pin 2 as an input Serial.begin(9600); //This is the setup function where the serial port is initialised, attachInterrupt(0, rpm, RISING); //and the interrupt is attached } // the loop() method runs over and over again, // as long as the Arduino has power void loop () { NbTopsFan = 0; //Set NbTops to 0 ready for calculations sei(); //Enables interrupts delay (1000); //Wait 1 second cli(); //Disable interrupts Calc = (NbTopsFan * 60 / 7.5); //(Pulse frequency x 60) / 7.5Q, = flow rate in L/hour Serial.print (Calc, DEC); //Prints the number calculated above Serial.print (" L/hour\r\n"); //Prints "L/hour" and returns a new line }
