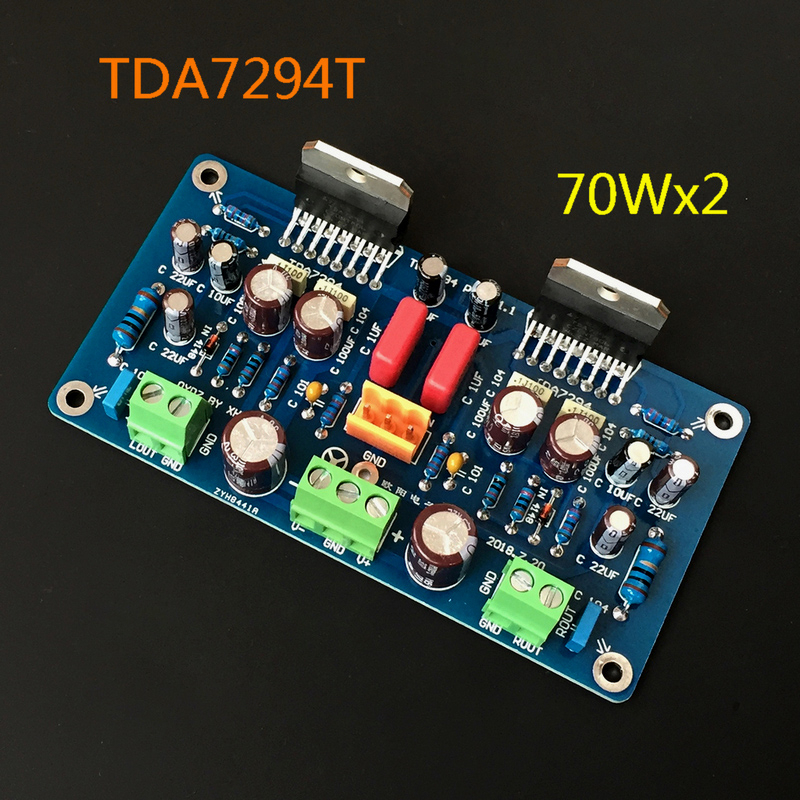

Tda7294 บอร์ดขยายเสียงสเตอริโอ ช่องคู่ 70Wx2

คู่มือการสั่งซื้อ: บอร์ด PCB เปล่า: มีบอร์ด PCB เพียงแผ่นเดียวที่ไม่มีชิ้นส่วนอิเล็กทรอนิกส์ใด ๆ ชุดบัดกรี DIY: คุณจะได้รับชิ้นส่วนพาวเวอร์แอมป์ที่คุณต้องการบัดกรีด้วยตัวเอง คณะกรรมการสำเร็จรูป: บอร์ดสำเร็จรูปที่ได้รับการเชื่อมและทดสอบแล้ว. บอร์ดจ่ายไฟ: บอร์ดวงจรเรียงกระแสคู่ (บอร์ดสำเร็จรูป) บอร์ดป้องกัน: บอร์ดกรองวงจรไฟฟ้าคู่ + บอร์ดป้องกันลำโพง (บอร์ดสำเร็จรูป) การประกอบชุดต้องใช้มูลนิธิเทคโนโลยีอิเล็กทรอนิกส์ที่สอดคล้องกัน (เช่นระบุขั้วบวกและขั้วลบของตัวเก็บประจุไฟฟ้าที่สอดเข้าไปอย่างถูกต้องเป็นต้น) โปรดนำหัวแร้งไฟฟ้ามัลติมิเตอร์และเครื่องมืออื่น ๆ มาใช้เอง Tda7294 เป็น IC เครื่องขยายเสียงความเที่ยงตรงสูงและใช้แรงดันไฟฟ้าสูงที่ผลิตโดย ST (SGS-THOMSON) แพคเกจ dual-row 15 พินแถวเดียว การจ่ายไฟ VS (แรงดันไฟฟ้า) ± 10 - ± 40V; I. 10a; p. (ค่าสูงสุดของกำลังขับ) กำลังขับต่อเนื่อง 70W เมื่อ VS = ± 35V 8Ω; 70W เมื่อ VS = ± 27V 4Ω ความผิดเพี้ยนของเพี้ยน <0.006% การออกแบบชิปนี้มุ่งเน้นไปที่โทนเสียงและมีข้อดีของวงจรประมวลผลสัญญาณทวิโปลาร์และ MOS กำลังไฟ มีลักษณะของความต้านทานแรงดันไฟฟ้าสูงเสียงรบกวนต่ำความผิดเพี้ยนต่ำและความสัมพันธ์ที่ดีมากสำหรับการเล่นซ้ำเสียง และมีฟังก์ชั่นสแตนด์บายแบบเงียบกระแสไฟฟ้าลัดวงจรและฟังก์ชั่นป้องกันความร้อนสูงเกินไปเพื่อให้ประสิทธิภาพสมบูรณ์แบบยิ่งขึ้น หมายเหตุ: บอร์ดนี้ใช้พลังงานจาก DC และไม่สามารถเชื่อมต่อโดยตรงกับเอาต์พุตหม้อแปลง ต้องเพิ่มบอร์ดไฟ A ต้องมี วัสดุผลิตภัณฑ์: บอร์ด PCB บอร์ดใยแก้ว 1.6 มม. ข้อต่อเป็น WIMA ใหม่เอี่ยมชิปเป็นของใหม่ชิ้นส่วนอื่น ๆ เป็นชิ้นส่วนใหม่ที่นำเข้าเช่นอุตสาหกรรมเคมี ELNA ทับทิม Siemens การติดตั้งและใช้งานหมายเหตุ: 1. แหล่งจ่ายไฟที่ใช้งานได้คือแรงดันไฟฟ้ากระแสตรงซึ่งไม่สามารถเชื่อมต่อโดยตรงกับหม้อแปลงได้ ต้องผ่านคณะกรรมการจ่ายไฟ ต้องผ่านคณะกรรมการจ่ายไฟ 2. ต้องติดตั้งอนุภาคฉนวนและแผ่นฉนวนระหว่างชิปและแผ่นระบายความร้อน 3. ขอแนะนำให้ใช้หม้อแปลง 15-28V คู่ที่มีกำลังไฟไม่น้อยกว่า 100W! ความต้านทานของลำโพงคือ 8Ω ขอแนะนำให้ใช้แรงดันขาออกของหม้อแปลงเป็น 24V คู่ เมื่ออิมพีแดนซ์ของลำโพงคือ 4Ω แนะนำให้ใช้แรงดันขาออกของแรงดันหม้อแปลงน้อยกว่า 21V และให้ความสนใจกับการเพิ่มพื้นที่กระจายความร้อน 4. ในระหว่างการทดสอบการเปิดเครื่องควรเชื่อมต่อขั้วอินพุตสัญญาณบนบอร์ดกับโหลดและไม่ควรแขวนมิฉะนั้นจะมีเสียงรบกวนจากการเหนี่ยวนำและควรป้องกันสายสัญญาณให้มากที่สุด ค่ะ จองคิวที่เร็วที่สุดเท่าที่จะทำได้เลยค่ะ 5. ถ้าบอร์ดมีการติดตั้งในแชสซีเปลือกของแชสซีจะต้องเชื่อมต่อกับลวดพื้นดินอินพุตบนกระดาน หากมีการเพิ่มลงในเวทีด้านหน้าพื้นอินพุตของเวทีด้านหลังไม่จำเป็นต้องเชื่อมต่อกับแชสซีตราบใดที่พื้นอินพุตของเวทีด้านหน้าเชื่อมต่อกับแชสซี นั่นคือถ้าทั้งสองมีการเชื่อมต่อก็จะทำให้เกิดห่วงพื้นดินและสร้างเสียงรบกวน มีหลายสถานการณ์ที่ TDA7294 มีแนวโน้มที่จะเกิดดอกไม้ไฟ (IC เผาไหม้) เนื่องจากปลายเอาต์พุตเป็นท่อเอฟเฟกต์ภาคสนาม: 1. แรงดันไฟฟ้าในเชิงบวกและเชิงลบของแหล่งจ่ายไฟไม่สมมาตร หากแรงดันไฟฟ้าที่หม้อแปลงแก้ไขคือ +35V และ -30V ดอกไม้ไฟ! 2. เมื่อตัวเก็บประจุไม่ปล่อยพลังบน IC และดอกไม้ไฟ! การบัดกรี DIY (ให้ความสนใจเป็นพิเศษเมื่อบัดกรี DIY) 3. สัมผัสขั้วอินพุตด้วยมือเมื่อเปิดเครื่องและทำงานดอกไม้ไฟ! 4. ชิปและตัวระบายความร้อนต้องนำความร้อนได้ดีและตัวระบายความร้อนจะต้องหุ้มฉนวนอย่างดีหากต่อสายดินเนื่องจากเปลือก IC เชื่อมต่อกับแรงดันลบมิฉะนั้นดอกไม้ไฟ! 5. การเชื่อมส่วนประกอบที่ไม่ถูกต้อง (เช่นการเชื่อมขั้วตัวเก็บประจุย้อนกลับ) ดอกไม้ไฟอาจเกิดขึ้นการลัดวงจรของเอาต์พุตที่ไม่ถูกต้องดอกไม้ไฟ
