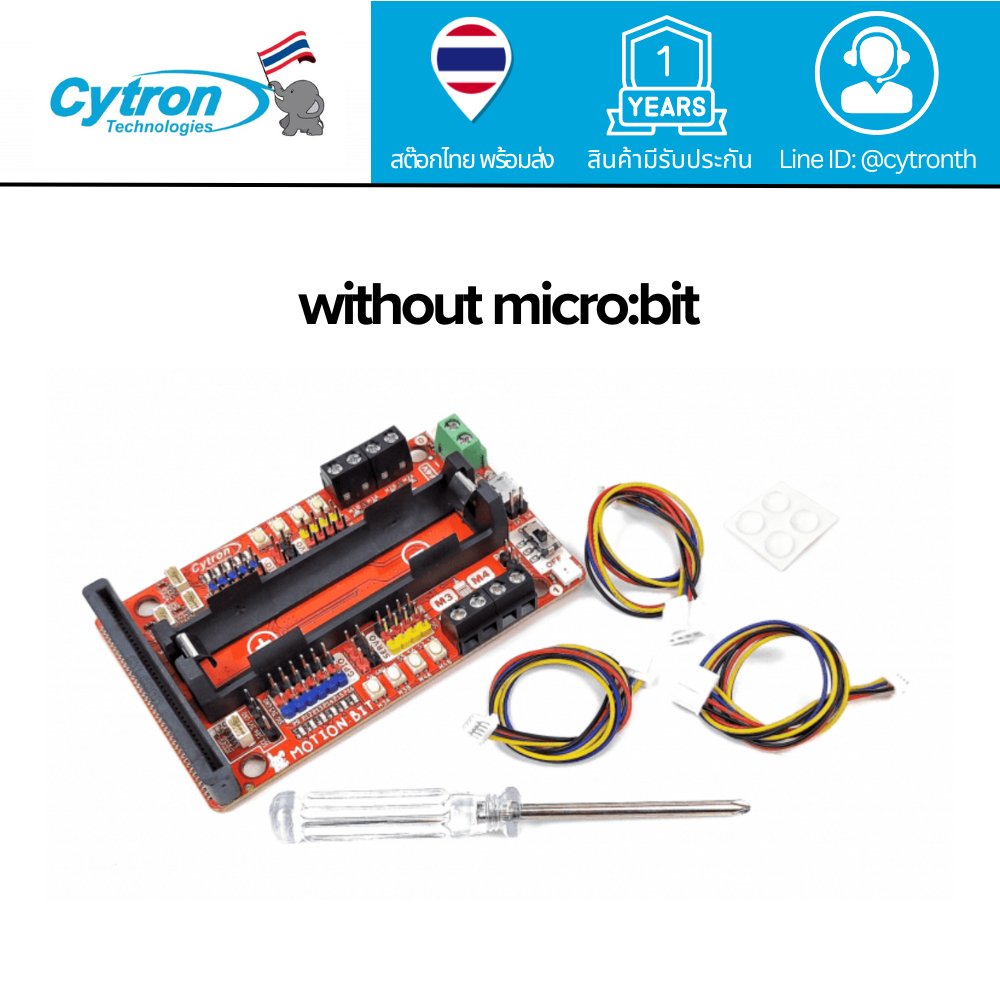

MOTION:BIT - บอร์ดขยายสำหรับควบคุมมอเตอร์ด้วย micro:bit

บอร์ดขยาย micro:bit ที่จะช่วยให้คุณสามารถสร้างสรรค์โปรเจ็กต์หุ่นยนต์ที่สามารถเชื่อมต่อมอเตอร์ DC ได้สูงสุด 4 ตัวและเซอร์โวมอเตอร์ 8 ตัว พร้อมๆกัน! คุณสมบัติที่สำคัญ: 1. แหล่งพลังงาน 2 ช่องทาง: สามารถติดตั้งใช้งานแบตเตอรี่ Li-ion ขนาด 18650 บนตัวบอร์ดหรือต่อแบตเตอรี่ภายนอกผ่านเทอร์มินัลบนตัวบอรืด 2. เซอร์โวมอเตอร์และ DC มอเตอร์ใช้พลังงานจากแบตเตอรี่โดยตรง (ทรงพลังมากขึ้น) 3. ปุ่มกดทดสอบการทำงานของมอเตอร์และไฟ LED แสดงสถานะสำหรับ DC มอเตอร์ (หมุนทวนเข็มนาฬิกา/ หมุนตามเข็มนาฬิกา) 4. สวิตช์เปิด-ปิดการทำงานของตัวบอร์ด 5. ส่วนขยาย (Extension) ของ Motion:bit พร้อมใช้งานแล้วบน Microsoft MakeCode (ง่ายกว่าสำหรับผู้เริ่มต้นในการเขียนโค้ด) เค้าโครงของบอร์ด: - 11x GPIO Status LEDs - 11x GPIOs Breakout - 3x Maker Ports - general (JST-SH 4-Ways Connector) - 1x Maker Port - I2C - 1x I2C Breakout - 1x micro:bit Socket (vertical) - 4x Motor Terminals - 8x Motor Test Buttons - 8x Motor Status LEDs - 8x Servos Port - 2x RGB LEDs - 1x Ext. RGB LED - 6x 5V Supply - 1x 18650 Li-Ion Battery Holder - 1x On/Off Switch - 1x Ext. On/Off Switch - 1x Micro USB - 1x Power Input - 1x Power/Charge LED
