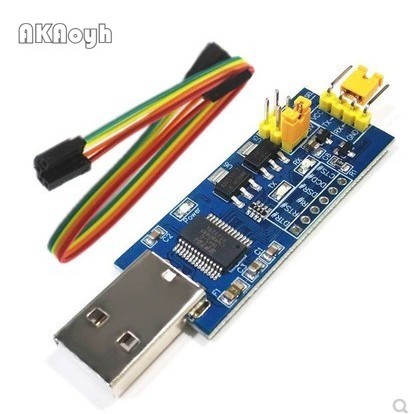

Ft232rl โมดูลพอร์ตอนุกรม USB เป็นพอร์ตอนุกรม TTL บอร์ดขนาดเล็ก 5V 3.3V 1.8V ดาวน์โหลดสายไหม้

โมดูลนี้รองรับการสลับสามระดับ: สามารถเปลี่ยน 5V / 3.3V / 1.8V, VCC / TX / RX / RTS /CTS / DTR / DTR / DCD / RI / ได้ ลักษณะโมดูลโมดูลของโมดูล 1. ชิปควบคุมหลักของ FT232RL มีความเร็วที่รวดเร็วและมีเสถียรภาพที่ดี 2. ระบบ 32/64 บิต ที่รองรับ Windows XP/WIN7/WIN8/WIN10 3. ความเร็วที่มั่นคงสามารถเข้าถึง 3Mbps (สามครั้งของ 921600). 4. Vcc ของแหล่งจ่ายไฟและระดับสัญญาณ (รวมถึงหมุดควบคุมการไหล CTS / RTS / DTR / RI / DCD) สามารถสลับระหว่าง 5V / 3.3V / 1.8V ได้อย่างอิสระเพื่อปรับให้เข้ากับระบบแรงดันไฟฟ้าที่แตกต่างกัน 5. ไฟแสดงสถานะสามดวง (สีน้ำเงิน) กำลังไฟแบบบูรณาการ (สีน้ำเงิน) รับ (สีเขียว) และส่ง (สีแดง) สามดวง 6. ฟิวส์กู้คืนตัวเอง 500mA ออนบอร์ดจะตัดการเชื่อมต่อโดยอัตโนมัติในกรณีไฟฟ้าลัดวงจร / ไฟฟ้าลัดวงจรปกป้องความปลอดภัยของคอมพิวเตอร์ได้อย่างมีประสิทธิภาพ 7. ความสามารถในการจ่ายไฟที่แข็งแกร่งพร้อมกระแสไฟสูงสุด 500mA สามารถขับเคลื่อนบอร์ดระบบไมโครคอนโทรลเลอร์ส่วนใหญ่ได้ 8. ไดโอดป้องกันในตัวแรงดันไฟฟ้าที่ผิดปกติเป็นครั้งคราวในสายสัญญาณจะไม่ทำให้โมดูลเสียหาย 9. แนะนำหมุดสัญญาณ CTS / RTS / DSR / RI / DCD เพื่อการควบคุมการไหลของฮาร์ดแวร์ที่สะดวก 10. ขนาดเล็กบูรณาการสูง PCB เพียง 20 * 50 มม. ใช้ความกว้างของพอร์ต USB เพียงพอร์ตเดียวแม้ว่าพอร์ต USB จะอยู่ใกล้มาก แต่ก็ไม่มีผลต่อการแทรกอุปกรณ์อื่น ๆ บนคอมพิวเตอร์ คำอธิบายพินพิน พินเลือก 1.5V / 3.3V / 1.8V: สลับฝาลัดวงจรเพื่อเลือกแรงดันขาออก ต้องเชื่อมต่อกับมัน) 2. Tx / RX: พินข้อมูลอนุกรม (หมายถึง TX / RX ของโมดูลที่สอดคล้องกับ RX / TX ของอุปกรณ์ภายนอก) 3. Vcc / GND: พลังงาน / พื้นดิน (ต้องเชื่อมต่อ GND สามารถระงับ VCC / GND: พลังงาน / พื้นดิน (ต้องเชื่อมต่อ GND, VCC ได้) หมุดควบคุมการไหลของฮาร์ดแวร์ของฮาร์ดแวร์ถูกสงวนไว้และเนื่องจากไม่ค่อยใช้จึงไม่ได้รับการบัดกรีโดยค่าเริ่มต้น ฝาลัดวงจร TX / RX เชื่อมต่อโดยตรงเพื่อทดสอบการทำงานของพิน เพียงแค่ถอดออกเมื่อใช้งาน
