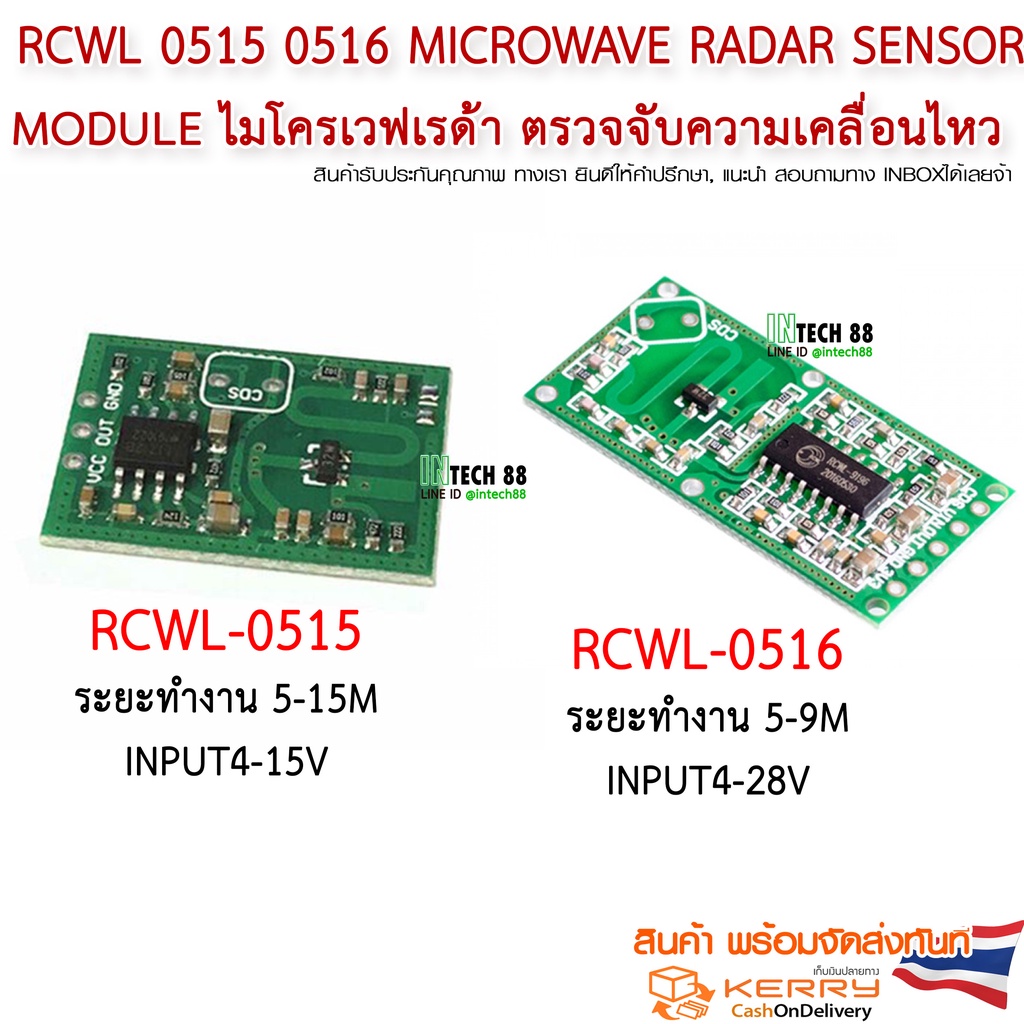

RCWL 0515 0516 Microwave Radar sensor โมดูล ตรวจจับความเคลื่อนไหว

RCWL 0515 0516 Microwave Radar sensor Module โมดูล Microwave Radar senser ใช้การอ่านค่าคลื่นไมโครเวฟที่เปลี่ยนแปลงไป เพื่อตรวจจับความเคลื่อนไหว สามารถตรวจจับสิ่งของวัตถุที่เคลื่อนไหวเช่น รถยนต์ กล่อง สิ่งของต่างๆ คน แตกต่างกับ PIR senser ที่ตรวจรังสีอินฟราเรด จากสิ่งมีชีวิต และสภาพแวดล้อม/แสงแดดที่มีรังสีอินฟราเรดส่งผลผลกับการตรวจจับของ PIR senser -ตัวคลืน Microwave สามารถทะลุวัสดุได้หลายชนิดเช่น กระจก แก้ว กระดาษ กล่องพลาสติก สามารถติดตั้งโมดูไว้ภายในกล่องพลาสติกกันน้ำได้โดยไม่ต้องเจาะกล่อง 1. โมดูล RCWL-0516 -รองรับไฟทำงาน DC 4-28V -ระยะตรวจจับ 5-9 เมตร -ระยะเวลาทริกเกอร์ทำงาน : เปิดค้างเมื่อตรวจจับการเคลื่อนไหว จนกว่าไม่มีการเคลื่อนไหวภายใน 3-5 วิ ทริกเกอร์ปิดอัตโนมัติ - Output Voltage: 3.2-3.4V 100mA - Output Control Low Level: 0V - Output Control High Level: 3.3V - Operating Temperature: -20~80 celsius -ขนาดโมดูล 18mm X 37MM x 3MM(สูง) ช่องบัดกรีบนบอร์ด -C-TM: ปรับเวลาทริกเกอร์ซ้ำ (ค่าเริ่มต้น 2 วินาที) การเพิ่มคาปาซิเตอร์จะทำให้เวลาทริกเกอร์ซ้ำนานขึ้น -R-GN: การปรับระยะการตรวจจับ (ค่าเริ่มต้น 7 ม.) การเพิ่มตัวต้านทาน ระยะการตรวจจับจะสั้นลง หากเชื่อมต่อกับตัวต้านทาน 1-MΩ ระยะการตรวจจับจะอยู่ที่ประมาณ 5 ม. -R-CDS: โดยการเพิ่มตัวต้านทาน (ขนานกับตัวต้านทาน 1-MΩ ภายใน) ผู้ใช้สามารถเปลี่ยนเกณฑ์การตรวจจับแสงได้ตามความต้องการของแต่ละบุคคล นี้ใช้ได้เฉพาะเมื่อมีการบัดกรีเซ็นเซอร์วัดแสงในแผ่น (CDS) ที่ด้านหน้าของแผงวงจร ตัวต้านทาน 47–100K ทำงานได้ดีกับ LDR ขนาด 5 มม. มาตรฐาน พินเชื่อมต่อ -CDS — Sensor disable input (low = disable) -VIN — 4-28V DC input -OUT — HIGH (3.3 V) motion detected/LOW (0 V) idle -GND — Ground/0 V -3V3 — Regulated DC output (100 mA max) 2. โมดูล RCWL-0515 -รองรับไฟทำงาน DC 4-15V -ระยะตรวจจับ 5-15 เมตร -ระยะเวลาทริกเกอร์ทำงาน : เปิดค้างเมื่อตรวจจับการเคลื่อนไหว จนกว่าไม่มีการเคลื่อนไหวภายใน 3-5 วิ ทริกเกอร์ปิดอัตโนมัติ - Output Voltage: 3.2-3.4V 100mA - Output Control Low Level: 0V - Output Control High Level: 3.3V - Operating Temperature: -20~80 celsius -ขนาดโมดูล 17mm X 24MM x 3MM(สูง) ช่องบัดกรีบนบอร์ด -T+ เพิ่มการหน่วงเวลาเปิดoutput โดยเพิ่ม ตัวต้านทานsmd 102=5-6 วินาที 103=50-60 วินาที 104=500-600 วินาที พินเชื่อมต่อ -VCC — 4-15 V DC input -OUT — HIGH (3.3 V) motion detected/LOW (0 V) idle -GND — Ground/0 V #Microwave #RCWL #RCWL-0515 #RCWL-0516 #0515 #0516 #Radar #sensor
