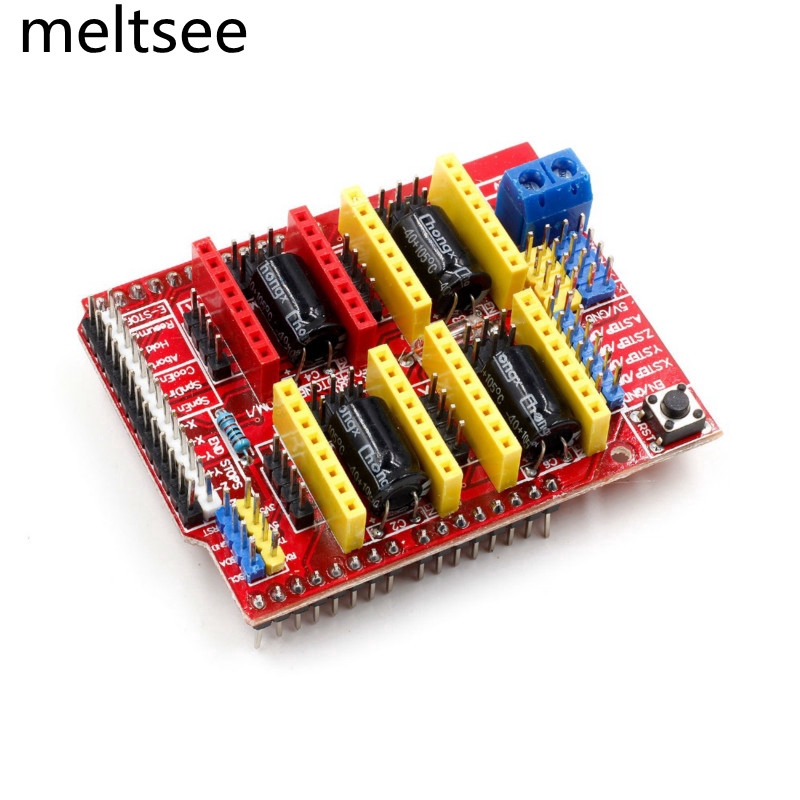

1PCS V3 Engraver 3D Printer CNC Shield Expansion Board A4988 Driver

V3 Engraver 3D Printer CNC Shield Expansion Board A4988 Driver Product introduction： This expansion board as a driver expansion board, can be used for engraving machines, 3D printers. It is a total of four slots, can drive four A4988 stepper motor. Each road stepper motors only need two IO ports. In other words, six IO ports can be well managed three stepper motors. Very convenient to use. UNO for Arduino module IO port correspondence introduction. IO corresponding figure above UNO for Arduino---------------------- expansion board 8 ------------------------ EN ( stepper motor driver enable , active low ) 7 ----------------------- Z.DIR (Z -axis direction control ) 6 ----------------------- Y.DIR (Y -axis direction control ) 5 ----------------------- X.DIR (X -axis direction control ) 4 ---------------------- Z.STEP (Z -axis stepper control ) 3 ---------------------- Y.STEP (Y -axis stepper control ) 2 ---------------------- X.STEP (X -axis stepper control ) CNC Shield Board Latest CNC Shield Version 3 0.9 compatible. GRBL (open source firmware that runs on an uno that turns the G-code commands into stepper 37signals) PWM Spindle and direction pins 4-Axis support (X, Y, Z, A-Can duplicate X, Y Z, or do a full 4th axis with custom firmware using pins D12 and D13) 2 x End stops for each axis (6 in total) Coolant enable Uses removable A4988 or DRV8825 compatible stepper drivers Jumpers to set the Micro-Stepping for the stepper. (some drivers like the DRV8825 can do up to 1 / 32 micro-stepping) Compact design. Stepper Motors can be connected with pin Molex connectors or soldered 4 in place. Runs on 12-36v DC. (at the moment only the DRV8825 drivers can handle up to 36V so please consider the operation voltage when powering the.) Package includes: 1PCS * V3 Engraver 3D Printer CNC Shield Expansion Board Before purchase: 1. All the goods are in stock and we will dispatch immediately if we receive the order. 2.Please read the item description, if you have any question, do not hesitate to contact us. Shipment： 1.1-2 days to ship(except for the pro-order item) After purchase: 1.If you are satisfied，please give us 5 stars praise. 2.Please contact us before you are going to give us bad review. We are helpful and will solve the problems. if you receive a defect item,please contact us at once with item picture or video #V3 #Engraver #3D #Printer #CNC #Shield #Expansion #Board #A4988 #Driver V3 Engraver เครื่องพิมพ์ 3D CNC Shield บอร์ดขยายตัว A4988 การแนะนำสินค้า: คณะกรรมการการขยายตัวนี้เป็นคณะกรรมการการขยายตัวไดรเวอร์สามารถใช้สำหรับเครื่องแกะสลักเครื่องพิมพ์ 3D มันเป็นทั้งหมดสี่ช่องสามารถขับมอเตอร์ A4988 สี่ มอเตอร์สำหรับโร้ดถนนแต่ละตัวต้องการเพียงพอร์ต IO สองพอร์ต กล่าวอีกนัยหนึ่งพอร์ต IO หกพอร์ตสามารถจัดการกับสเต็ปเปอร์มอเตอร์ได้สามตัว สะดวกในการใช้ แนะนำ UNO สำหรับ Arduino โมดูล IO พอร์ตจดหมายแนะนำ IO ตัวเลขที่สอดคล้องกันข้างต้น บอร์ดขยาย UNO สำหรับ Arduino ---------------------- 8 ------------------------ EN (เปิดใช้งานไดรเวอร์มอเตอร์, ทำงานต่ำ) 7 ----------------------- Z.DIR (Z-แกนควบคุมทิศทาง) 6 ----------------------- Y.DIR (Y- แกนควบคุมทิศทาง) 5 ----------------------- X.DIR (X -axis การควบคุมทิศทาง) 4 ---------------------- Z.STEP (Z-แกนควบคุม stepper) 3 ---------------------- Y.STEP (Y-แกนควบคุม stepper) 2 ---------------------- X.STEP (X -axis การควบคุม stepper) CNC Shield Board CNC Shield รุ่นล่าสุด 3 0.9 เข้ากันได้ GRBL (เฟิร์มแวร์โอเพนซอร์สที่ทำงานบน uno ที่เปลี่ยนคำสั่ง G-code เป็น stepper 37signal) PWM แกนและพินทิศทาง รองรับ 4 แกน (X, Y, Z, A-Can ซ้ำ X, YZ หรือทำแกนที่ 4 เต็มพร้อมเฟิร์มแวร์ที่กำหนดเองโดยใช้พิน D12 และ D13) 2 x สิ้นสุดการหยุดสำหรับแต่ละแกน (รวม 6) เปิดใช้งานน้ำหล่อเย็น ใช้ไดร์เวอร์สเต็ปเปอร์ที่เข้ากันได้ A4988 หรือ DRV8825 จัมเปอร์เพื่อตั้งค่า Micro-Stepping สำหรับสเต็ป (ไดรเวอร์บางตัวเช่น DRV8825 สามารถทำได้ถึง 1/32 ไมโครสเต็ปปิ้ง) การออกแบบที่กะทัดรัด มอเตอร์สเต็ปเปอร์สามารถเชื่อมต่อกับพิน Molex หรือบัดกรี 4 ในสถานที่ ทำงานบน 12-36v DC (ในขณะนี้มีเพียงไดรเวอร์ DRV8825 เท่านั้นที่สามารถรองรับได้ถึง 36V ดังนั้นโปรดพิจารณาแรงดันการทำงานเมื่อเปิดเครื่อง) แพ็คเกจรวม: 1 ชิ้น * V3 ช่างแกะสลักเครื่องพิมพ์ 3D CNC โล่คณะกรรมการการขยายตัว ก่อนที่จะซื้อ: 1. สินค้าทั้งหมดมีในสต็อกและเราจะจัดส่งทันทีถ้าเราได้รับ order. 2. โปรดอ่านคำอธิบายรายการ, หากคุณมีคำถามใด ๆ , อย่าลังเลที่จะติดต่อเรา การจัดส่ง: 1.1-2 วันในการจัดส่ง (ยกเว้นรายการสั่งซื้อ) หลังการซื้อ: 1. ถ้าคุณพอใจ， โปรดให้เราสรรเสริญ 5 ดาว 2. กรุณาติดต่อเราก่อนที่คุณจะให้เราตรวจสอบที่ไม่ดี เราเป็นประโยชน์และจะแก้ปัญหา หากคุณได้รับรายการที่มีข้อบกพร่องโปรดติดต่อเราพร้อมรูปภาพรายการหรือวิดีโอ # V3 # ช่างแกะสลัก # 3D # เครื่องพิมพ์ #CNC #Shield # ส่วนขยาย # บอร์ด # A4988 #Driver
