DC-DC step down โมดูล 3A 5A ปรับ step-down LM2596S (3A)

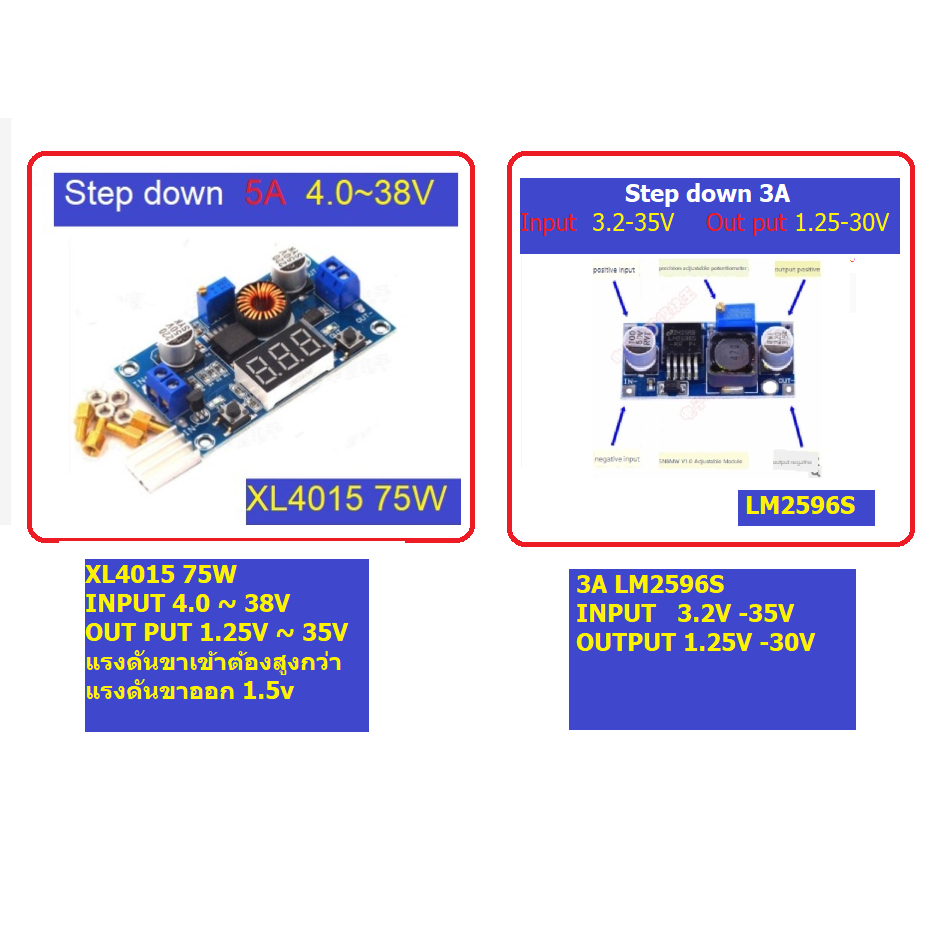

DC-DC step down โมดูล 3A และ 5A ปรับ step-down XL4015 75W (5A) และ LM2596S (3A) DC-DC step down 3A LM2596S 1. แรงดันไฟฟ้าขาเข้า: 3.2-35V วิธีการปรับ:ก่อนอื่นให้เชื่อมต่อแหล่งจ่ายไฟเข้าอย่างถูกต้อง( ระหว่าง 3.2-35V ) จาก นั้นใช้มัลติมิเตอร์เพื่อตรวจสอบแรงดันขาออกและปรับโพเทนชิออมิเตอร์ (โดยปกติตามเข็มนาฬิกาเพื่อเพิ่ม 2. เอาต์พุต 1.25-30V ปรับได้อย่างต่อเนื่อง(แนะนำให้ไม่มีการดีบักโหลด) 3. กระแสไฟขาออก:พิกัดกระแส 1A สูงสุด 2A (ต้องใช้ฮีตซิงก์) หากกำลังขับมากกว่า 15W ขอแนะนำให้เพิ่มฮีตซิงก์ 4. ประสิทธิภาพการแปลง:สูงถึง 92% (แรงดันเอาต์พุตยิ่งสูง ประสิทธิภาพยิ่งสูงขึ้น) การใช้พลังงานแบบสถิตอยู่ที่ประมาณ 3mA เท่านั้น 5. เนื่องจากเป็นโมดูลแบบสเต็ปดาวน์ เพื่อให้แน่ใจว่าเอาต์พุตมีความเสถียร โปรดรักษาความแตกต่างของแรงดันไฟฟ้าขั้นต่ำไว้ที่ 1.5V เมื่อปรับแรงดันไฟฟ้า ให้ต่อโหลด และปิดเครื่องก่อน ทวนเข็มนาฬิกาสำหรับลง ตามเข็มนาฬิกาสำหรับขึ้น ขนาด 43*21*14 มม. ยาว*กว้าง*สูง XL4015 75W DC-DC โมดูล step-down 5A พร้อมไฟแสดงสถานะเพาเวอร์! ออนบอร์ดโวลต์มิเตอร์ โวลต์มิเตอร์สามารถสอบเทียบด้วยตนเอง จะไม่มีปัญหาของความไม่ถูกต้องของโวลต์มิเตอร์! ! พร้อมฮีทซิงค์! เสาทองแดง ฟรี! ประสิทธิภาพและคุณสมบัติของโมดูล: ● พร้อมไฟแสดงสถานะเพาเวอร์ ● ด้วยจอแสดงผลโวลต์มิเตอร์และโวลต์มิเตอร์สามารถปรับเทียบได้เอง การใช้ไมโครโปรเซสเซอร์แรงดันไฟฟ้าขั้นสูง ข้อผิดพลาดของโวลต์มิเตอร์คือ± 0.05V และช่วง คือ 0~40V (หมายเหตุ: เพื่อความถูกต้องของโวลต์มิเตอร์ โปรดตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าขาเข้าอยู่ เหนือ 4.5V ) ● แตะปุ่มเพื่อสลับการวัดแรงดันไฟฟ้าขาเข้าหรือขาออก และมีไฟแสดงสถานะเพื่อแสดงแรงดันไฟฟ้าที่กำลังวัด และบันทึกการตั้งค่า แม้ว่าจะปิดเครื่องแล้วเปิดใหม่อีกครั้ง ● สามารถปิดโวลต์มิเตอร์ได้ และสามารถทำได้ง่ายโดยกดปุ่มซ้ายเมื่อไม่ต้องการ ● เมื่อใช้ขั้วต่อ ใช้งานง่ายโดยไม่ต้องใช้หัวแร้ง และสงวนจุดเชื่อมต่อของสายบัดกรี ● แรงดันไฟฟ้าขาเข้า4.0 ~ 38V ( แรงดันไฟฟ้าขาเข้าต้องมากกว่า1.5v สูง กว่าแรงดันขาออก ) ● ช่วงแรงดันเอาต์พุตที่ ปรับได้คือ 1.25V ~ 35V ปรับได้อย่างต่อเนื่อง ( แรงดันไฟฟ้าขาเข้าต้องสูงกว่าแรงดันไฟขาออก 1.5V) ● กระแสไฟขาออกสามารถเข้าถึงได้ถึง5A ขอแนะนำให้ใช้ภายใน4.5A ● กำลังขับสามารถเข้าถึง75W ● ประสิทธิภาพการแปลงสูงถึง96% (ประสิทธิภาพสัมพันธ์กับความแตกต่างของแรงดันไฟขาเข้า เอาต์พุต กระแสไฟ และแรงดันไฟ) ● อัตราการควบคุมโหลดS ( I ) ≤ 0.8% , อัตราการควบคุมแรงดันไฟฟ้าS ( u ) ≤ 0.8% ● มีการป้องกันความร้อนสูงเกินไปและการป้องกันไฟฟ้าลัดวงจร ● ขนาด 6 0 *3 7 *18 มม. ● น้ำหนัก 28 กรัม วิธีการสอบเทียบด้วยตนเองของโวลต์มิเตอร์แบบออนบอร์ด: 1. เมื่อโวลต์มิเตอร์ออนบอร์ดแสดงแรงดันไฟขาออก ให้กดปุ่มขวาค้างไว้2 วินาทีแล้วปล่อย โวลต์มิเตอร์และไฟแสดงสถานะแรงดันไฟขาออก " OUT " จะกะพริบพร้อมกัน และเข้าสู่โหมดการปรับแรงดันไฟขาออก เมื่อป้อนแรงดันไฟฟ้า กดปุ่มขวาค้างไว้2 วินาทีแล้วปล่อย โวลต์มิเตอร์และไฟแสดงสถานะแรงดันไฟฟ้าขาเข้า " IN " จะกะพริบพร้อมกัน และเข้าสู่โหมดการปรับแรงดันไฟฟ้าขาเข้าในขณะนี้ 2. แตะปุ่มขวาเพื่อเพิ่มแรงดันไฟฟ้าหนึ่งหน่วย และแตะปุ่มซ้ายเพื่อลดแรงดันไฟฟ้าหนึ่งหน่วย เนื่องจากค่าแรงดันไฟฟ้าของหนึ่งหน่วยน้อยกว่า0.1V คุณต้องกด1-5 ครั้งอย่างต่อเนื่องเพื่อ ดูโวลต์มิเตอร์ที่เปลี่ยนโดย0.1V จำนวนเฉพาะของปุ่มต่อเนื่องขึ้นอยู่กับค่าแรงดันไฟฟ้าที่แสดงอยู่ในปัจจุบัน ยิ่งแรงดันไฟฟ้าที่แสดงในปัจจุบันสูงขึ้นเท่าใด จำนวนครั้งของการกดก็จะยิ่งน้อยลง 3. หลังจากการปรับแรงดันไฟฟ้าเสร็จสิ้น ให้กดปุ่มขวาค้างไว้2 วินาทีแล้วปล่อย จากนั้นคุณสามารถออกจากโหมดการปรับเทียบแรงดันไฟฟ้า และการตั้งค่าพารามิเตอร์ทั้งหมดจะถูกบันทึกโดยอัตโนมัติหลังจากปิดเครื่อง หมายเหตุ: ในวิธีการปรับนี้ คุณจะต้องสอบเทียบเพียงครั้งเดียวเพื่อให้ได้ค่าแรงดันไฟฟ้าที่ถูกต้องตลอดช่วงแรงดันไฟฟ้าทั้งหมด ฟังก์ชันนี้ได้รับการออกแบบมาเพื่อตอบสนองความต้องการด้านความแม่นยำที่สูงขึ้นของคุณ โปรดใช้ด้วยความมั่นใจ โมดูลนี้สามารถใช้ในฟิลด์สเต็ปดาวน์ที่แรงดันไฟฟ้าอินพุตสูงกว่าแรงดันเอาต์พุต เช่น แบตเตอรี่ หม้อแปลงไฟฟ้า อุปกรณ์จ่ายไฟแบบปรับได้DIY อุปกรณ์จ่ายไฟโน๊ตบุ๊คในรถยนต์ 24V สเต็ ปดาวน์อุปกรณ์อุตสาหกรรม12V ถึง3.3 V , 12V ถึง5V , 24V ถึง5V , 24V ถึง12V , 36V ถึง24V เป็นต้น
