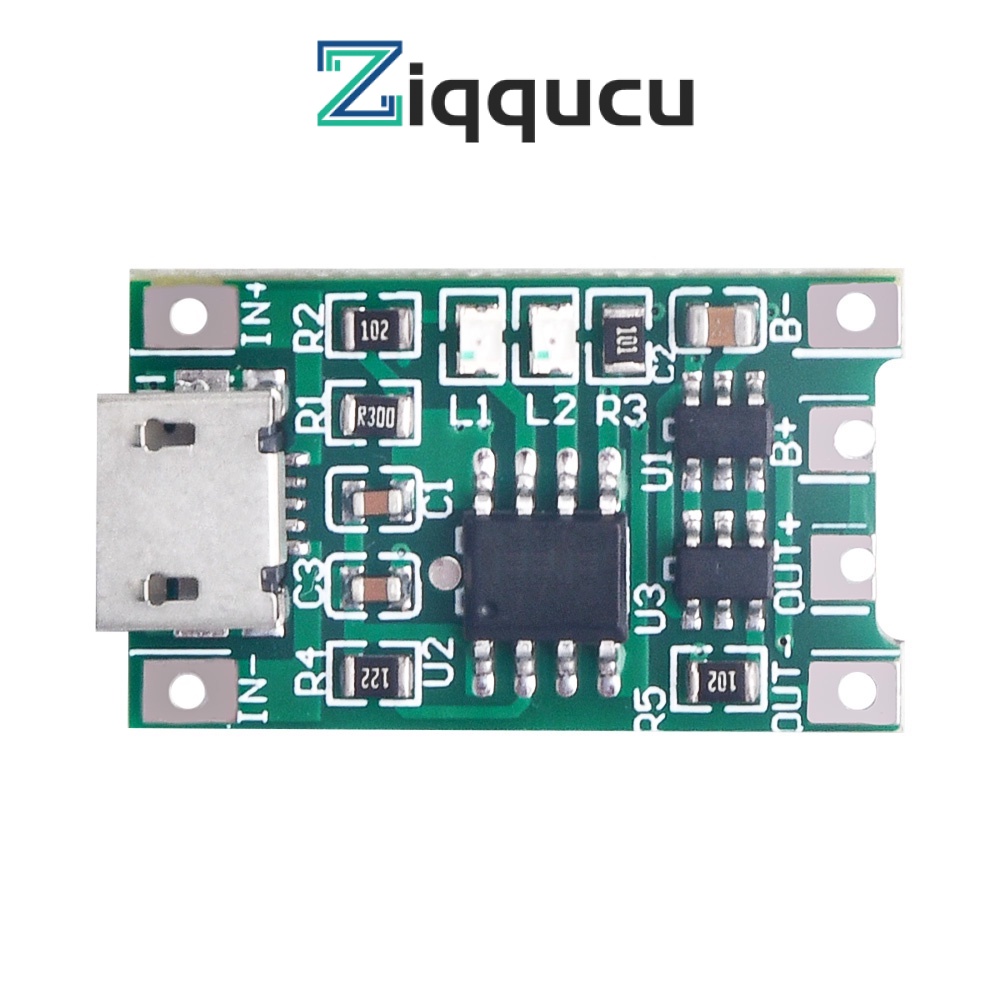

Ziqqucu โมดูลบอร์ดชาร์จแบตเตอรี่ลิเธียม PCB 3.7V 4.2V สําหรับ 18650

คุณสมบัติ: คุณสมบัติ: 1.ใช้วัสดุคุณภาพสูงพร้อมรับประกันคุณภาพ 2.ด้วยแรงกระตุ้นเกินและการป้องกันการเชื่อมต่อย้อนกลับของการปลดปล่อยทำให้ปลอดภัยและปลอดภัยยิ่งขึ้นด้วยแรงกระตุ้นเกินและการป้องกันการเชื่อมต่อย้อนกลับของการปลดปล่อย 3.ขั้วอินพุตมีซ็อกเก็ต MICRO USB ซึ่งสามารถใช้เป็นอินพุตโดยตรงเพื่อชาร์จแบตเตอรี่ลิเธียมด้วยเครื่องชาร์จโทรศัพท์มือถือ 4.สะดวกในการใช้งาน 5.แอพพลิเคชั่นที่หลากหลายรวมถึงการป้องกันการชาร์จและการคายประจุสำหรับแบตเตอรี่ลิเธียม 18650 และโพลิเมอร์ที่มีแรงดันไฟฟ้า 3.6 3.7V นอกจากนี้ยังสามารถใช้การเชื่อมต่อแบบขนานเดี่ยวหรือหลายขนานได้ พารามิเตอร์: แรงดันไฟฟ้าอินพุต: 5V แรงดันไฟฟ้าที่ตัดออก: 4.2V ± 1% กระแสไฟชาร์จสูงสุด: 1000mA แบตเตอรี่เกินแรงดันไฟฟ้าในการป้องกันการคายประจุ: 2.5V กระแสไฟเกินของแบตเตอรี่: 3A ขนาดบอร์ด: 26.06 * 14.47 มม. ขนาดบอร์ด: 26.06 * 14.47 มม ข้อควรระวัง: 1.เมื่อเชื่อมต่อแบตเตอรี่เป็นครั้งแรกอาจไม่มีแรงดันไฟฟ้าระหว่าง OUT + และ OUT - ในเวลานี้มีการเชื่อมต่อแรงดันไฟฟ้า 5V ในขณะนี้ 2.วงจรป้องกันสามารถใช้งานได้โดยการชาร์จ หากแบตเตอรี่สั้นลงจาก B + B - จากนั้นเชื่อมต่อจะต้องชาร์จเพื่อเปิดใช้งานวงจรป้องกัน เมื่อใช้ที่ชาร์จโทรศัพท์มือถือสำหรับป้อนข้อมูลโปรดทราบว่าที่ชาร์จต้องสามารถส่งออก 1A หรือมากกว่านั้นมิฉะนั้นอาจไม่สามารถชาร์จได้อย่างถูกต้อง 3.ฐาน MINI USB และแผ่น + - ถัดจากเป็นขั้วอินพุตไฟฟ้าเชื่อมต่อกับแรงดันไฟฟ้า 5V B + เชื่อมต่อกับขั้วบวกของแบตเตอรี่ลิเธียมและ B - เชื่อมต่อกับอิเล็กโทรดลบของแบตเตอรี่ลิเธียม Out + and OUT - เชื่อมต่อกับโหลดเช่นขั้วบวกและขั้วลบของบอร์ดบูสเตอร์มือถือหรือโหลดอื่น ๆ 4.เชื่อมต่อแบตเตอรี่เข้ากับ B + B - เสียบที่ชาร์จโทรศัพท์เข้ากับเมนบอร์ด USB ไฟ L1 จะสว่างขึ้นเมื่อชาร์จในขณะที่ไฟ L2 จะสว่างขึ้นเมื่อชาร์จเต็ม เมื่อไฟ L2 สว่างขึ้นและ L1 กะพริบอย่างรวดเร็วแสดงว่าสถานะความอิ่มตัวกำลังเข้าใกล้) คำแนะนำ / ข้อควรระวัง 1.แอมป์มิเตอร์สำหรับกระแสทดสอบสามารถเชื่อมต่อเป็นซีรีส์กับขั้วอินพุต 5V ของบอร์ดชาร์จเท่านั้น 2.กระแสไฟชาร์จควรอยู่ที่ 0.37C ของความจุแบตเตอรี่ซึ่งมีความจุ 0.37 เท่าของความจุแบตเตอรี่ ยกตัวอย่างเช่น กระแสไฟสำหรับชาร์จแบตเตอรี่ขนาด 1000 mAH กระแสไฟ 400 ก็เพียงพอแล้ว ความเร็วในการชาร์จมากเกินไปทำให้ได้ผลลัพธ์ที่ไม่ดีและแรงดันไฟฟ้าของแบตเตอรี่ลดลงหลังจากการชาร์จ! 3.สายเชื่อมต่อการชาร์จไม่ควรบางหรือยาวเกินไป การเชื่อมต่อนี้มีความต้านทานสูง การล้างจะลดลงหากบางเกินไปแรงดันไฟฟ้าของแบตเตอรี่จะลดลงหลังจากล้างออก 4.ควรติดต่อกับแบตเตอรี่ให้ดี มิฉะนั้นจะมีแรงดันแบตเตอรี่ลดลงหลังจากล้างออก 5.หากแรงดันไฟฟ้าอินพุต 5V สูงเกินไปเช่น 5.2 หรือแม้แต่ 5.5 จะทำให้กระแสไฟชาร์จน้อยกว่า 1000mA ซึ่งเป็นเรื่องปกติ เมื่อแรงดันไฟฟ้าสูงชิปจะร้อนขึ้นและลดกระแสไฟชาร์จโดยอัตโนมัติป้องกันไม่ให้ชิปไหม้ เป็นเรื่องปกติที่ชิปจะสร้างความร้อนที่ประมาณ 60 องศาในระหว่างการดำเนินการ ท้ายที่สุดกระแสไฟชาร์จก็สูง 6.การเชื่อมต่ออินพุตย้อนกลับไม่มีผลกระทบต่อชิป แต่การเชื่อมต่อแบบย้อนกลับ (ปลายแบตเตอรี่) สามารถเผาชิปได้ แพ็คเกจรวม: โมดูลการชาร์จแบตเตอรี่แบบชาร์จไฟ * 1
