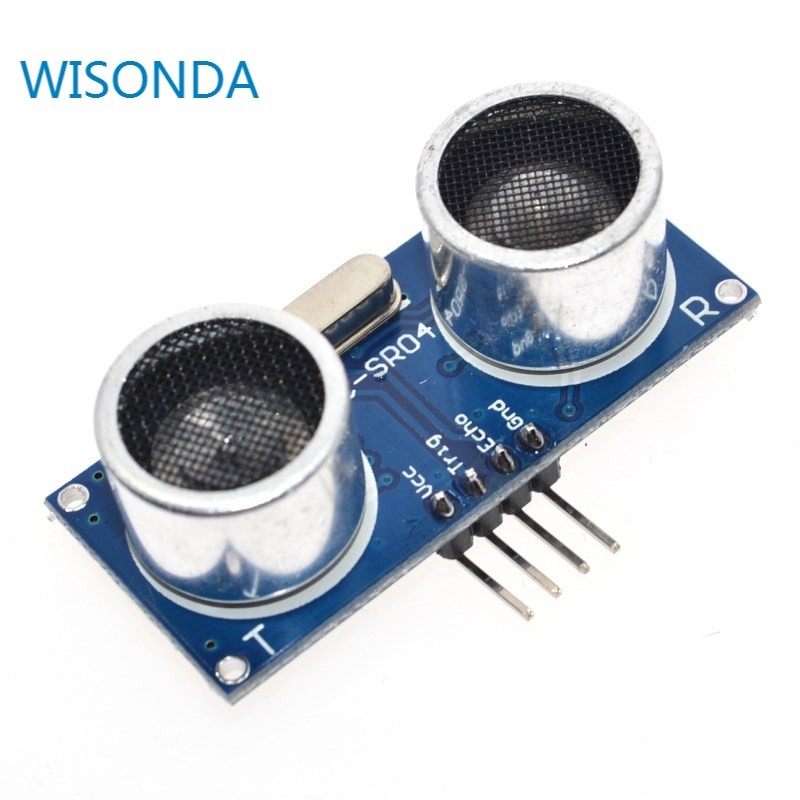

Hc-sr04 เครื่องตรวจจับคลื่นอัลตราโซนิก โมดูลเซนเซอร์ระยะทาง

เครื่องตรวจจับคลื่นอัลตราโซนิก HC-SR04 เซ็นเซอร์ระยะทางโมดูล ประสิทธิภาพของโมดูลนี้มีเสถียรภาพและการวัดระยะทางที่แม่นยำ 1 ประสิทธิภาพของโมดูลนี้มีเสถียรภาพและแม่นยำ โมดูลช่วงอัลตราโซนิก SRF05 และต่างประเทศที่เทียบเคียงได้ SRF05, SRF02 ความแม่นยำของโมดูลโมดูลโมดูลจุดบอด (2 ซม.) ใกล้สุดการวัดระยะทางที่มั่นคงแข็งแรงขึ้นอยู่กับผลิตภัณฑ์นี้สู่ตลาดได้สำเร็จ! โมดูลนี้มีความจุปานกลางของโมดูลป้องกันการโจรกรรม GH-311 พารามิเตอร์ทางเทคนิคหลักสองตัว: 1: แรงดันไฟฟ้า: DC5V 2: กระแสไฟฟ้าดับ: <2mA 3: เอาต์พุตระดับ: เอาต์พุตระดับ: เอาต์พุตสูง -5V 4: ระดับ: ปลาย 0V 5: มุมการเหนี่ยวนำ: ไม่เกิน 15 องศา: ช่วงการตรวจจับ: 2 ซม. - 450 ซม ความแม่นยำสูง: สูงสุด 0.3 ซม. สายไฟแผงหน้าปัด, VCC, ทริก (ด้านควบคุม), เสียงสะท้อน (ปลายรับ), ออก (เท้าเปล่า), GND หมายเหตุ: ตัวต้านทาน 10K แบบดึงขึ้นภายใน TRIP-pin ลงพินพอร์ต TRIP microcontroller IO จากนั้นไปยังสัญญาณพัลส์ 10us โมดูลนี้สำหรับโมดูลนี้เป็นพินเอาต์พุตสวิตช์เมื่อโมดูลป้องกันการโจรกรรมโมดูลต่างๆไม่ใช้เท้านี้! หมายเหตุ: ควรใส่โมดูลโชคดีที่แผงวงจรใช้พลังงานใหม่และหลีกเลี่ยงความผิดปกติสูงหากมีพลังงานอีกครั้งก่อนที่จะแก้ปัญหา โมดูลนี้สามารถให้โปรแกรมตั้งแต่: C51, PIC18F877 microcontroller Yoshitatsu สามอ้างอิงการทดสอบ MCU โมดูล URF04 ทำงาน: ทริกเกอร์ IO ตั้งแต่สัญญาณสูงอย่างน้อย 10us (1) ทริกเกอร์ IO จนถึงสัญญาณสูงอย่างน้อย 10us; โมดูล 40kHz โดยอัตโนมัติจะส่งคลื่นสี่เหลี่ยม 40kHz แปดคลื่นตรวจจับโดยอัตโนมัติว่าสัญญาณกลับหรือไม่ สัญญาณที่จะกลับไปที่เอาต์พุต IO สูงระยะเวลาสูงในการอัลตราโซนิกตั้งแต่การเปิดตัวจนถึงการกลับมา ระยะการทดสอบ = (ความเร็วเสียงสูง * (340M / S)) / 2; ผลิตภัณฑ์นี้ใช้งานง่ายและพอร์ตควบคุมสูงกว่า 10US คุณสามารถรอผลผลิตสูงได้ที่พอร์ตรับ เอาต์พุตสามารถเปิดตัวจับเวลาสามารถอ่านได้เมื่อพอร์ตนี้มีค่าตัวจับเวลาต่ำสำหรับระยะเวลาที่กำหนดจะคำนวณระยะทาง เช่นรอบการวัดต่อเนื่องคุณสามารถย้ายเพื่อวัดค่าที่เราสามารถทำได้ ~ ~~ โมดูลทำงาน: ทริกเกอร์ IO ตั้งแต่สัญญาณสูงอย่างน้อย 10us (1) ทริกเกอร์ IO จนถึงสัญญาณสูงอย่างน้อย 10us; โมดูล 40kHz โดยอัตโนมัติจะส่งคลื่นสี่เหลี่ยม 40kHz แปดคลื่นตรวจจับโดยอัตโนมัติว่าสัญญาณกลับหรือไม่ สัญญาณที่จะกลับมาเอาต์พุต IO สูงระยะเวลาสูงของสัญญาณ (3) สัญญาณที่จะกลับมา เวลาอัลตราโซนิกตั้งแต่เปิดตัวจนถึงกลับมา ระยะการทดสอบ = (ความเร็วเสียงสูง * (340M / S)) / 2;
