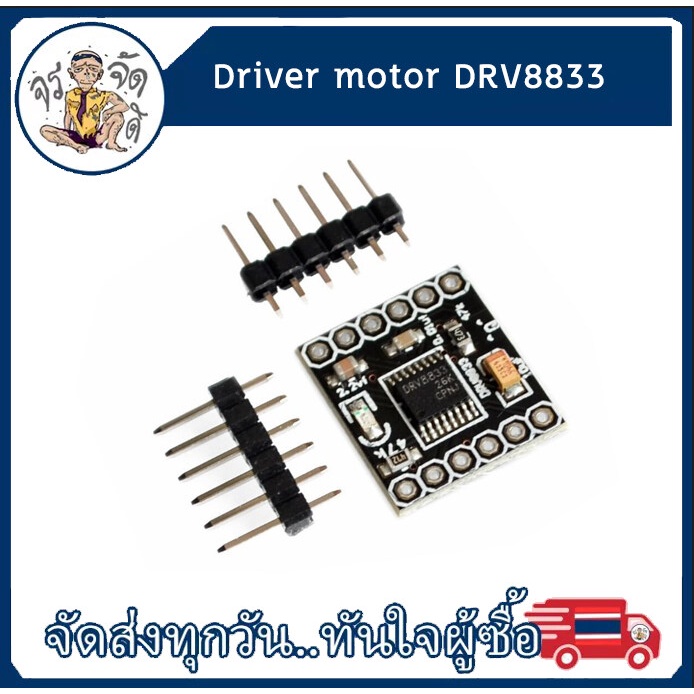

บอร์ดควบคุมมอเตอร์ โมดูลมอเตอร์ไดร์เวอร์ 2 วงจร มอเตอร์ Driver motor DRV8833 ขนาดเล็ก

บอร์ดควบคุมมอเตอร์ โมดูลมอเตอร์ไดร์เวอร์ 2 วงจร มอเตอร์ Driver motor DRV8833 ขนาดเล็ก ขนาด: 18.5*16มม แรงดันไฟฟ้าขาเข้า: 3 - 10V กระแสไฟเอาท์พุต H-bridge เดี่ยว: 1. สามารถขับมอเตอร์เกียร์ DC 2 ตัว การป้องกันกระแสเกินในตัว, การป้องกันการลัดวงจร, การปิดแรงดันต่ำและการป้องกันอุณหภูมิเกิน ด้วยโหมดสลีปพลังงานต่ำ การใช้งาน: สามารถขับมอเตอร์กระแสตรงต่ำกว่า 1 และสเต็ปปิ้งมอเตอร์ 4 สาย คำแนะนำสำหรับการใช้งาน: ULT ระดับต่ำคือโหมดสลีป (จำเป็นต้องถอดข้อต่อบัดกรีลัดวงจร J2 ด้านหลังโมดูล) OUT1, 0UT2 เป็นสะพาน H ทางเดียว และการควบคุมที่เกี่ยวข้องคือ IN1, IN2 OUT3, 0UT4 เป็นสะพาน H ตัวที่สอง และตัวควบคุมที่เกี่ยวข้องคือ IN3, IN4 EEP เป็นเอาต์พุตการป้องกัน ซึ่งไม่ได้ถูกใช้เป็นค่าเริ่มต้น VCC คืออินพุตแรงดันไฟฟ้า 3 ถึง 10V GND กราวด์
