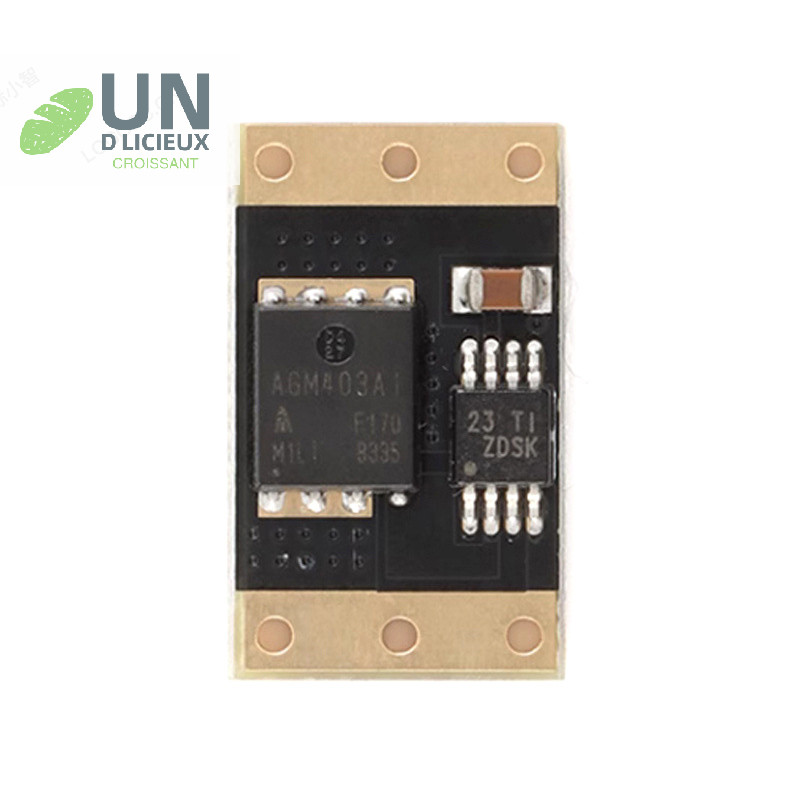

ดี XL74610 Ideal Diode Module Adopts LM74610 ชิปเฉพาะเพื่อจําลองวงจรเรียงกระแสจําลองบอร์ดจําลองไดโอดวัตถุประสงค์ที่ดี

ใหม่และมีคุณภาพสูง! คำอธิบาย: โมดูลไดโอดในอุดมคติของ XL74610 ใช้ชิปเฉพาะ LM74610 เพื่อจำลองวงจรเรียงกระแสไดโอดในอุดมคติ ข้อได้เปรียบที่เป็นเอกลักษณ์ของกลไกนี้คือมันไม่ได้ใช้ดินเป็นข้อมูลอ้างอิงและใช้ MOS ความต้านทานภายในต่ำประมาณ 3.3m Ω เมื่อทำงานที่กระแสไฟสูงแรงดันไฟฟ้าจะลดลงมีขนาดเล็กหลีกเลี่ยงแรงดันไฟฟ้าสูงที่ 0.7V สำหรับไดโอดธรรมดา การลดแรงดันไฟฟ้าที่ลดลงยังช่วยลดแรงกดทับได้อย่างมาก เมื่อ Schottky 0.3V ทำงานที่กระแสไฟฟ้า 10A การใช้พลังงานจาก heag คือ 3W ในการวัดจริงไดโอดในอุดมคติของ XL74610 ทำงานที่กระแส 10A โดยมีแรงดันไฟฟ้าประมาณ 50mV ลดลงและใช้พลังงานจากฮีกประมาณ 0.5W แรงดันไฟฟ้าที่ใช้งานได้: 1.5V-36V กระแสไฟฟ้าทำงาน: 12V25 ℃ การกระจายความร้อนวัดได้ ≤ 15A (การทดสอบทางไกล 15A เป็นเวลา 30 นาที) 12v25 ℃ แผ่นระบายความร้อน ++ air cooling ≤ 30A (ทดสอบระยะยาว 30A เป็นเวลา 30 นาที) การกระจายความร้อนตามทฤษฎี 50A ขึ้นไปเป็นที่ยอมรับ แต่สภาพการกระจายความร้อนที่ 30A ขึ้นไปไม่ได้รับการทดสอบสำหรับการวิ่งระยะไกล กระแสคงที่: 0ma (จะยังคงเป็นกระแสเมื่อไม่มีโหลดหรือเมื่อโหลดอยู่ในโหมดสลีป) วิธีการระบุตำแหน่ง: วิธีการเชื่อมตรึง สี: ตามที่แสดง ภาพอ้างอิง: รูปภาพอ้างอิง แพคเกจประกอบด้วย: 1 ชิ้น ข้อควรระวัง: 1. เนื่องจากการวัดด้วยตนเองโปรดให้ข้อผิดพลาด 1-3 มม. 2. เนื่องจากคอมพิวเตอร์เครื่องอื่นแสดงสีที่ต่างกันขอขอบคุณสำหรับความเข้าใจของคุณสีของผลิตภัณฑ์จริงอาจแตกต่างจากภาพเล็กน้อย
