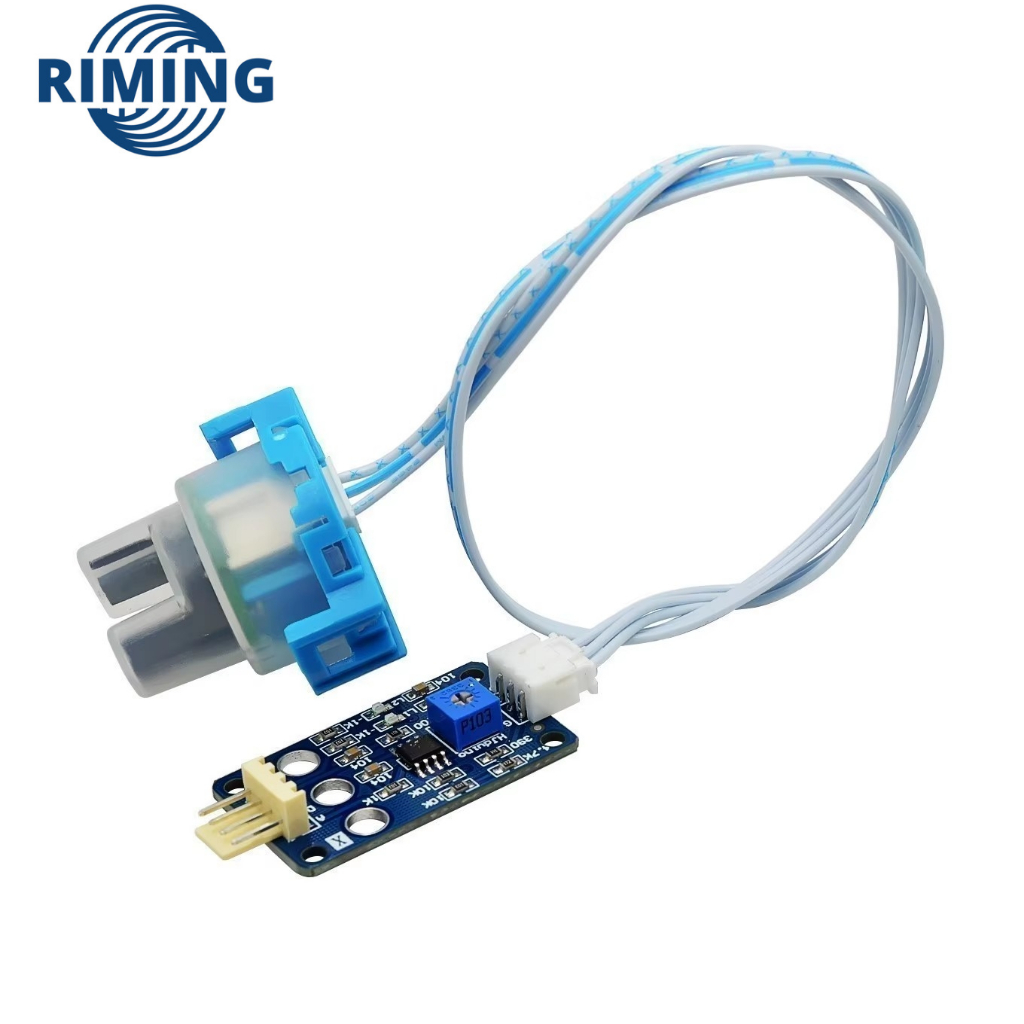

เซ็นเซอร์วัดความขุ่นของน้ำ โมดูลตรวจจับคุณภาพน้ำ ใช้กับน้ำที่มีสิ่งเจือปน วัดความขุ่น ทำงานที่ไฟ DC 5V TCRT5000

บทนำ: ความขุ่นของน้ำ ความขุ่นของน้ำ หมายถึง ระดับความขุ่นที่เกิดจากสารแขวนลอย เช่น ตะกอน ดิน อินทรีย์ แพลงก์ตอน และจุลินทรีย์ที่อยู่ในน้ำ เซ็นเซอร์ความขุ่นของเกรดอุตสาหกรรมหรือเทอร์บิดิมิเตอร์มีราคาแพงและไม่แพงในการออกแบบอุปกรณ์อิเล็กทรอนิกส์ ดังนั้นเราจึงเลือกเซ็นเซอร์ความขุ่นที่ใช้กันอย่างแพร่หลายในเครื่องซักผ้าและเครื่องล้างจานในครัวเรือน เซ็นเซอร์ใช้หลักการออปติคอลเพื่อกำหนดความขุ่นของการส่งผ่านและอัตราการกระจัดกระจายในสารละลาย ภายในเซ็นเซอร์เป็นหลอดคู่อินฟราเรด เมื่อแสงผ่านน้ำปริมาณหนึ่งปริมาณที่ส่งผ่านไปขึ้นอยู่กับระดับการปนเปื้อนของน้ำ ยิ่งน้ำสกปรกมากเท่าไหร่แสงน้อยก็จะส่งผ่าน ปลายรับแสงจะแปลงความเข้มของแสงที่ส่งไปให้เป็นขนาดกระแสที่สอดคล้องกันและไฟที่ส่งมีขนาดใหญ่และกระแสไฟฟ้ามีขนาดใหญ่และไฟที่ส่งมีขนาดเล็กและกระแสไฟฟ้ามีขนาดเล็ก โมดูลเซ็นเซอร์ความขุ่นแปลงสัญญาณกระแสโดยเซ็นเซอร์เป็นสัญญาณแรงดันไฟฟ้าและทำการประมวลผลข้อมูลการแปลง AD ด้วยไมโครคอมพิวเตอร์ชิปตัวเดียว โมดูลนี้มีอินเทอร์เฟซเอาต์พุตแบบอะนาล็อกและดิจิตอล ปริมาณอะนาล็อกสามารถสุ่มตัวอย่างได้โดยตัวแปลง A/D ของไมโครคอนโทรลเลอร์เพื่อทราบการปนเปื้อนของน้ำในปัจจุบัน ปริมาณดิจิทัลสามารถปรับได้โดยโพเทนชิออมิเตอร์บนโมดูล เมื่อความขุ่นถึงเกณฑ์ที่ตั้งไว้ไฟแสดงสถานะ D1 จะสว่างขึ้นเอาต์พุตโมดูลเซ็นเซอร์จะเปลี่ยนจากระดับสูงเป็นระดับต่ำและไมโครคอนโทรลเลอร์จะตรวจสอบการเปลี่ยนแปลงระดับ การตรวจสอบความขุ่นของน้ำเกินมาตรฐาน ดังนั้นการแจ้งเตือนหรือการเชื่อมโยงอุปกรณ์อื่น ๆ จะเป็นตัวกำหนดว่าความขุ่นของน้ำเกินมาตรฐานหรือไม่ โมดูลมีราคาต่ำใช้งานสะดวกมีความแม่นยำในการวัดสูงและสามารถใช้วัดระดับมลพิษทางน้ำของเครื่องซักผ้าเครื่องล้างจาน ฯลฯ นอกจากนี้ยังสามารถใช้สำหรับสถานที่อุตสาหกรรม การควบคุมน้ำเสียจากสิ่งแวดล้อมและโอกาสอื่น ๆ ที่ต้องการการตรวจจับและควบคุมความขุ่น พารามิเตอร์ประสิทธิภาพ: แรงดันไฟฟ้าที่ใช้งาน: 5.00V DC กระแสไฟฟ้าทำงาน: 40mA (MAX) เวลาตอบสนอง: <500ms ความต้านทานฉนวน: 100MΩ (ต่ำสุด) โหมดเอาต์พุต: เอาต์พุตอนาล็อก: 0~4.5V; เอาต์พุตดิจิตอล: สัญญาณระดับสูง / ต่ำ (สามารถปรับโพเทนชิออมิเตอร์เพื่อเลือกเกณฑ์ที่เกี่ยวข้อง)
