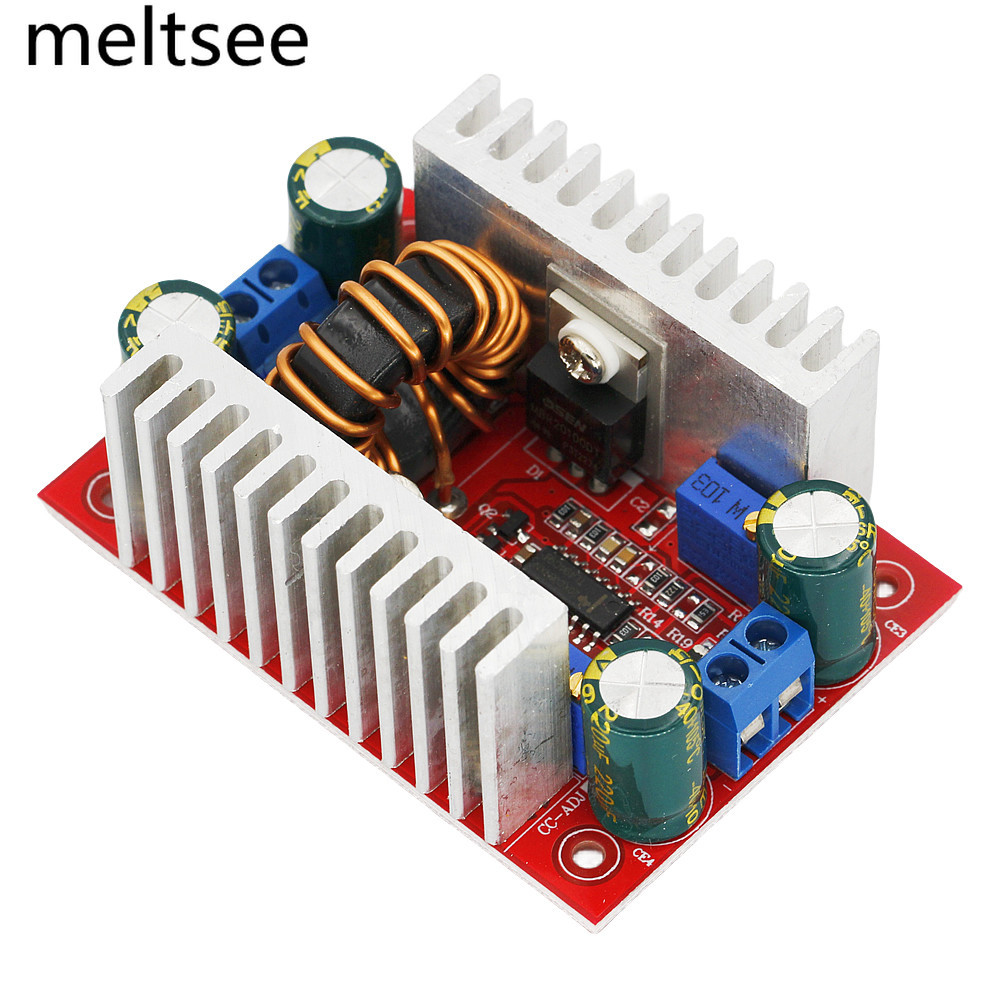

Dc-dc 400W 15A Step-Up Boost Converter แหล่งจ่ายไฟกระแสไฟคงที่ LED Driver 8.5-50V ถึง 10-60V แรงดันไฟฟ้า Charger Step Up โมดูล

ชื่อโมดูลโมดูล: เพิ่มโมดูลกระแสคงที่ 400W ลักษณะของโมดูลโมดูลโมดูล: โมดูลบูสเตอร์ที่ไม่แยก (BOOST) แรงดันไฟฟ้าอินพุต: DC8.5V-50V กระแสไฟขาเข้า: 15A (สูงสุด) มากกว่า 8A หรืออุณหภูมิโมดูลมากกว่า 65 ℃โปรดเสริมสร้างการกระจายความร้อน กระแสไฟฟ้าทำงานคงที่: ประมาณ 10mA (วัดเมื่อ 12V เพิ่มขึ้นเป็น 20V แรงดันขาออกจะสูงขึ้นกระแสไฟฟ้าสถิตก็จะเพิ่มขึ้น) แรงดันขาออก: ปรับได้ต่อเนื่อง 10-60V (เหมาะสำหรับการใช้งานที่แรงดันอินพุตต่ำกว่าแรงดันขาออกและไม่สามารถลดได้) กระแสไฟขาออก: 12A MAX มากกว่า 7A หรืออุณหภูมิโมดูลมากกว่า 65 ℃โปรดเสริมสร้างการกระจายความร้อน (เกี่ยวกับแรงดันอินพุตและเอาต์พุตความดันต่างกันยิ่งแรงดันแตกต่างกันยิ่งเล็กกระแสไฟขาออกก็จะยิ่งน้อยลงเท่านั้น) ช่วงกระแสคงที่: 0.2-12A กำลังขับสูงสุด: = แรงดันไฟฟ้าอินพุต * 10A เช่นอินพุต 12V * 5A = 60W, อินพุต 24V * 5A = 120W, อินพุตอินพุต 36V * 5A = 180W, อินพุต 48V * 5A = 180W, อินพุต 48V * 5A = 240W, ความถี่ในการทำงาน: 150KHz ประสิทธิภาพการแปลง: สูงสุด 96% (ประสิทธิภาพเกี่ยวข้องกับแรงดันอินพุตและแรงดันขาออกความแตกต่างของกระแสและแรงดันไฟฟ้า) การป้องกันกระแสเกิน: ใช่ (หากอินพุตเกิน 15A แรงดันขาออกจะลดลงโดยอัตโนมัติโดยมีข้อผิดพลาดบางช่วง) การป้องกันการเชื่อมต่อย้อนกลับอินพุต: ไม่มี (โปรดป้อนไดโอดในซีรีส์หากจำเป็น) วิธีการติดตั้ง: รูสกรู 2.5 มม. 4 รู โหมดสายไฟ: ขั้วสายไฟ การป้องกันกระแสย้อนกลับ: ไม่มี; หากใช้สำหรับชาร์จหรือโหลดมีกำลังไฟของตัวเองจำเป็นต้องเพิ่มท่อสองขั้ว ขนาดโมดูลโมดูล: ยาว 67 มม. กว้าง 48 มม. สูง 28 มม. แรงดันขาออก / วิธีการควบคุมกระแส: 1. ปรับโพเทนชิออมิเตอร์แรงดันขาออก (เพิ่มแรงดันไฟฟ้าทวนเข็มนาฬิกาและลดแรงดันไฟฟ้าตามเข็มนาฬิกา) และตั้งค่าแรงดันขาออกเป็นค่าแรงดันไฟฟ้าที่คุณต้องการตามความต้องการโหลดของคุณ ตัวอย่างเช่นแรงดันไฟฟ้าของสาย LED 10 เส้นจะถูกปรับเป็น 37 V. เปิดแรงดันไฟฟ้าของนาฬิกาย้อนกลับและปิดแรงดันไฟฟ้าของนาฬิกาตามเข็มนาฬิกา) 2. หมุนโพเทนชิออมิเตอร์กระแสเอาต์พุตตามเข็มนาฬิกาประมาณ 30 รอบตั้งค่ากระแสไฟขาออกให้ต่ำสุดเชื่อมต่อ LED และปรับโพเทนชิออมิเตอร์ปัจจุบันให้เป็นกระแสที่คุณต้องการ สำหรับการชาร์จแบตเตอรี่หลังจากดีสชาร์จแบตเตอรี่แล้วให้เชื่อมต่อกับเอาต์พุตและปรับกระแสไฟ สำหรับการชาร์จต้องปรับเปลี่ยนด้วยแบตเตอรี่ที่ชาร์จแล้วเนื่องจากยิ่งแบตเตอรี่เหลือมากเท่าไหร่กระแสไฟก็จะยิ่งต่ำลงเท่านั้น) โปรดอย่าปรับกระแสไฟฟ้าโดยลัดวงจร โครงสร้างวงจรของโมดูลเพิ่มไม่สามารถปรับได้โดยการลัดวงจร ขอบเขตการใช้งาน: 1. Diy เป็นแหล่งจ่ายไฟที่มีการควบคุม แรงดันไฟฟ้าอินพุตคือ 12V และปรับแรงดันขาออกได้ 12-50V 2. ในการจ่ายไฟให้กับอุปกรณ์อิเล็กทรอนิกส์ของคุณคุณสามารถตั้งค่าเอาต์พุตตามแรงดันไฟฟ้าของระบบของคุณ 3. ในฐานะที่เป็นแหล่งจ่ายไฟออนบอร์ดสามารถจ่ายไฟให้กับแล็ปท็อป PDA หรือผลิตภัณฑ์ดิจิทัลต่างๆของคุณ 4. Diy เป็นแหล่งจ่ายไฟมือถือโน๊ตบุ๊คกำลังสูง: มาพร้อมกับชุดแบตเตอรี่ลิเธียม 12V ความจุสูงโน๊ตบุ๊คของคุณสามารถสว่างขึ้นได้ทุกที่ที่คุณไป 5. การปรับแรงดันไฟฟ้าของแผงโซลาร์เซลล์มีคุณสมบัติป้องกันไฟฟ้าสถิตย์ 6. ชาร์จแบตเตอรี่แบตเตอรี่ลิเธียม ฯลฯ 7. หลอดไฟ LED กำลังสูงของไดรฟ์
