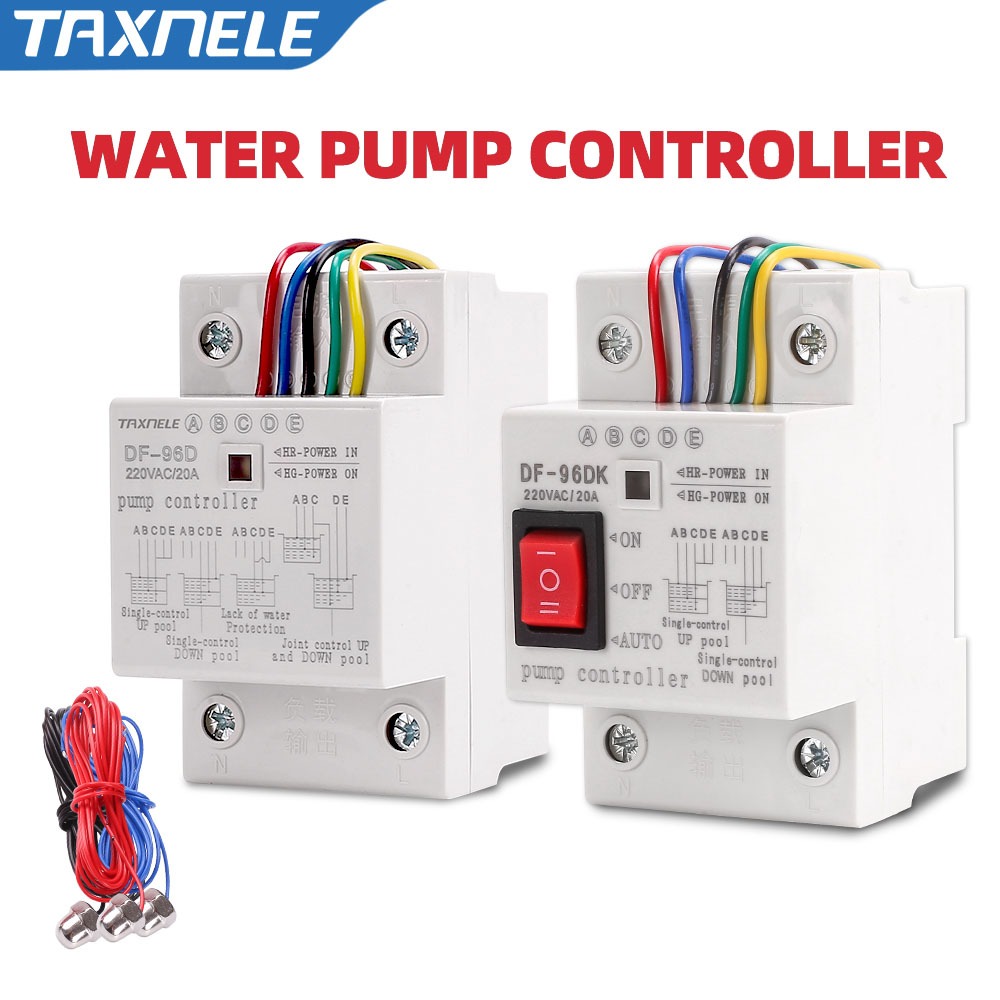

Df-96ed DF-96DK สวิตช ์ ควบคุมระดับน ้ ําอัตโนมัติ 20A 220V ตัวควบคุมปั ๊ มน ้ ํา 2 ม . ลวด

1, พารามิเตอร์ ข้อมูลจำเพาะของข้อกำหนด ชนิด: เวอร์ชันอัปเดท DF-96D เวอร์ชันอัปเดท แรงดันใช้งาน: Ac 220V / 50HZ กระแสสูงสุด: 10a 10A (ใช้ความล่าช้า 30A) การติดตั้ง: การติดตั้ง ที่ยึดราง Din Rail Mount การใช้พลังงานไฟฟ้า ≤2W สัญญาณการส่ง: 500 ม ขนาด: ขนาด: 126 * 88 * 51 มม แพ็คเกจรวม: สวิตช์ควบคุมระดับน้ำอัตโนมัติ 1 ชิ้น 1 ชิ้นสวิตช์ควบคุมระดับน้ำอัตโนมัติ เซนเซอร์ 200 ซม. 3 ชิ้น 200 ซม. เซนเซอร์เซนเซอร์ คำแนะนำในการติดตั้งสระว่ายน้ำ UP ควบคุมเดียว (ที่เก็บน้ำ) ที่แสดงในรูปที่ 1 1 จุดควบคุมระดับน้ำด้านบน (สีแดง) - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุดหนึ่งเมื่อระดับน้ำถึงจุดหนึ่ง หัววัดสัมผัสน้ำและคอนโทรลเลอร์ของหัววัดสามารถหยุดปั๊มโดยอัตโนมัติ จุดควบคุมระดับน้ำที่ต่ำกว่า B (สีน้ำเงิน) - เมื่อระดับน้ำลงจากจุด B เมื่อระดับน้ำลง หัววัดออกจากน้ำถึงและคอนโทรลเลอร์สามารถสตาร์ทปั๊มโดยอัตโนมัติ ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป มีการเชื่อมต่อกับ C (สีดำ) และ D(สีเขียว) และ E(สีเหลือง) คำแนะนำในการติดตั้งสระว่ายน้ำลงควบคุมเดียว (น้ำระบายน้ำ) ที่แสดงในรูปที่ 2 2 จุดควบคุมระดับน้ำด้านบน - E - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุด E เมื่อระดับน้ำถึงจุด E หัววัดสัมผัสน้ำและคอนโทรลเลอร์แบบสัมผัสของหัววัดสามารถเริ่มปั๊มได้โดยอัตโนมัติ จุดควบคุมระดับน้ำต่ำลง เนื่องจากระดับของเหลวจะหลุดออกจากจุด D, หัววัดออกจากน้ำเอื้อมถึงและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป การตัดการเชื่อมต่อ A&B ของ A&B - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งการป้องกันน้ำขาดคำแนะนำในรูปที่ 3 3 C&d - จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำหลุดออกจากจุดนี้เมื่อระดับน้ำสูงขึ้น หัววัด C หรือ D ให้พ้นน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ การเชื่อมต่อสั้น ๆ ของ E&C - เชื่อมต่อกับ E&C; การตัดการเชื่อมต่อ A&B ของ A&B - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งสระว่ายน้ำที่แสดงในรูปที่ 4 4 จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำ UP เมื่อระดับน้ำถึงจุดหนึ่งหัววัดจะสัมผัสน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ B - จุดควบคุมระดับน้ำที่ต่ำกว่าในสระว่ายน้ำ UP เมื่อระดับน้ำลงจากจุดหนึ่งหัววัดจะพ้นน้ำและคอนโทรลเลอร์สามารถสตาร์ทปั๊มได้โดยอัตโนมัติ C - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำขึ้นและลงเป็นแนวทั่วไป D - จุดควบคุมระดับน้ำต่ำลงในสระว่ายน้ำลง เมื่อระดับน้ำลงจากจุด D หัววัดจะพ้นมือและตัวควบคุมสามารถหยุดปั๊มโดยอัตโนมัติ E - จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำลงล่าง เมื่อระดับน้ำถึงจุด E หัววัดจะถึงน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ จากนั้นสระว่ายน้ำก็เริ่มระบายน้ำ ถ้าไม่, จุด E ตัดการเชื่อมต่อ. ใช้เพื่อแก้ปัญหา: 1. เปิดเครื่อง แต่ไม่มีการทำงาน: เปิดเครื่อง แต่ไม่มีการทำงาน: ค่ะ เป็นรถเอค่ะ ตรวจสอบตัวบ่งชี้สีแดงเปิดอยู่หรือไม่ หากไม่เป็นเช่นนั้นการเชื่อมต่อก็ดีพอสมควร 2. เมื่อระดับน้ำสูงกว่าหรือต่ำกว่าหัววัด แต่ปั๊มไม่สตาร์ทหรือหยุดโดยอัตโนมัติโปรดตรวจสอบดังต่อไปนี้ ค่ะ เป็นรถเอค่ะ ไม่ว่าจะวางหัววัดสูงหรือต่ำเกินไปเพื่อให้ระดับน้ำสามารถเข้าถึงหรือเข้าถึงได้ บี การเชื่อมต่อของสายบนและล่างหรือหัววัดไม่สะดวกโดยมีข้อผิดพลาดหรือเชื่อมต่อสั้น ๆ ซี. ซี. ในการตรวจสอบหัววัดว่าเป็นสนิมหรือไม่หรือการเชื่อมต่อนั้นดีพอ ปริญญาเอก ตรวจสอบบรรทัดทั่วไปว่าจะวางไว้ที่ด้านล่างสุดของสระว่ายน้ำหรือไม่
