Active balancer แอ็คทีฟบาลานซ์ บอร์ดควบคุมการชาร์จแบตเตอรี่ Lifepo4 รุ่น 4S / 8S (1.2A) ให้มีแรงดันเท่ากันทุกก้อน

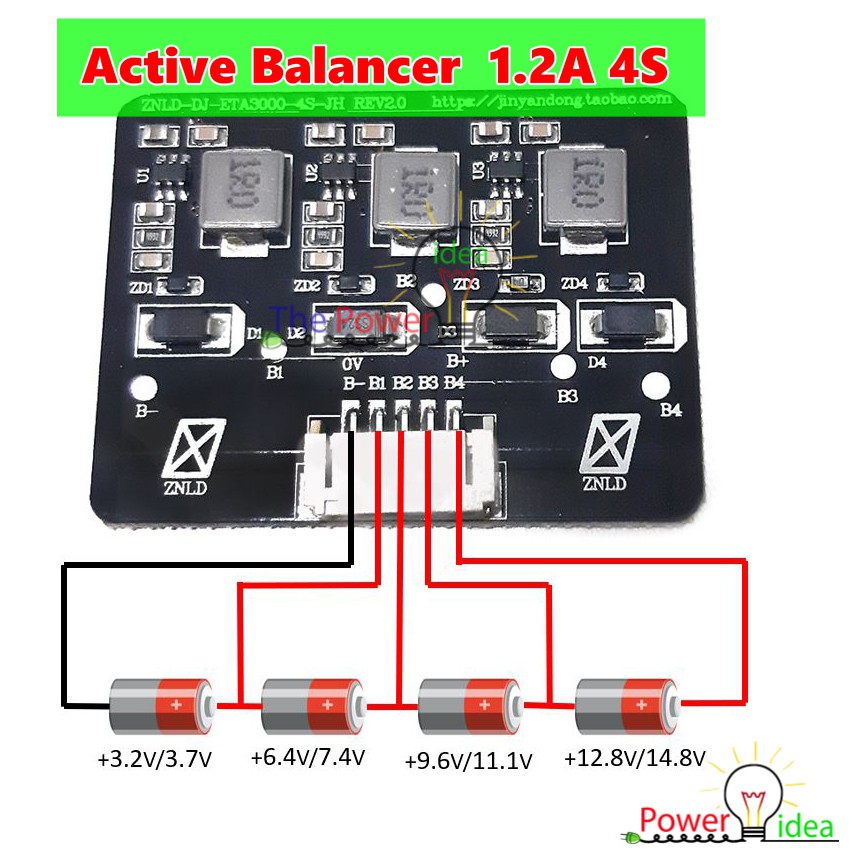

แอ็คทีฟบาลานซ์ Active balancer บอร์ดควบคุมการชาร์จแบตเตอรี่ Lifepo4 ให้มีแรงดันเท่ากันทุกก้อน รุ่น 4S(1.2A), 8S(1.2A) ***โปรดอ่านทำความเข้าใจก่อน วิธีประกอบก่อนค่ะ Balanced คุณสมบัติรุ่น: High-Precision Energy Transfer Equalization. พิเศษ Equalization IC. High current 1.2A Energy Transfer แบตเตอรี่แรงดันไฟฟ้า Balancer อย่างมีนัยสำคัญ BALANCE แบตเตอรี่แรงดันไฟฟ้า ปรับปรุงโดยรวมแบตเตอรี่ประสิทธิภาพ พารามิเตอร์: แรงดันไฟฟ้า: 2.0 V-4.5 V ternary/เหล็กแบตเตอรี่ลิเธียม Universal. Equilibrium current: Adjacent ความดันความแตกต่าง 0.1 V หรือๆ (current ประมาณ 0.5-0.7A); adjacent ความดันความแตกต่างสูงกว่า 0.2 V (สูงสุด Equalization current คือ 1.2A); เล็ก Differential,เล็ก Equalization current. • ขนาด 3.0 x 4.7x 0.6 เซนติเมตร มาพร้อมสายแพร์ในชุด • เริ่มบาลานส์ที่แรงดันแตกต่างกันที่ 0.1V • บาลานส์แรงดันใกล้เคียงสูงสุด 0.005V • กระแสบาลานส์สูงสุด 1.2A • สายบาลานซ์ ความยาวสาย 35 เซนติเมตร วิธีการต่อใช้งาน Active Balancer 1. จะต้องต่อ B- เป็นเส้นแรกก่อน แล้วตามด้วย B1 B2 B3 B4...B8...B16 ตามลำดับ ***ห้ามต่อเรื่มจาก B+ เป็นเส้นแรก เด็ดขาด! 2. แต่ถ้าให้ปลอดภัยที่สุด ให้ต่อสายทุกเส้นให้ครบเรียบร้อยก่อน แล้วค่อยเสียบ Socket เข้า Active balance เพื่อป้องกัน Board ไหม้เสียหาย ถ้ามีแบตใช้งานอยู่แล้ว ไม่ได้ใส่ Active Balance แบตตั้งแต่แรก ให้ทำดังนี้ 1. ต้องวัดแบตทุกก้อนก่อน โดยแต่ล่ะเซลต้องไม่ห่างกันเกิน 0.5v ถ้าหากกันมากจะทำให้มีโอกาสใหม้ได้ 2. ถ้าเกินก็ต้องทำ Top Balance แบตก่อน โดยขนานแบตและป้อนไฟชาร์จ 3.6V แต่ถ้าไม่มีแหล่งจ่ายไฟก็ไม่ต้องป้อน ต่อขนานไว้ ทิ้งไว้ 4 ชม. 3. เมื่อครบเวลา วัดค่าแบตทุกก้อน เมื่อแรงดันเท่ากันแล้ว ถึงจะทำการต่อ Active Balance ไปตามวิธีที่ได้แนะนำไว้ **ข้อควรระวัง** ให้ประกอบเฉพาะสายเชื่อมต่อเข้ากับก้อนแบตเตอรี่ก่อนแล้วค่อย เสียบสายแพร์เข้า Socket ของแผงวงจร จะปลอดภัยที่สุด *** ร้านไม่รับประกันหรือไม่เคลมค่าเสียหายให้ หากตรวจพบรอยไหม้ใดๆ เกิดขี้นบนแผงวงจร อันเนื่องจากการต่อใช้งานที่ผิดวิธี ฉะนั้น ให้ลูกค้าตรวจสอบก่อนทำการติดตั้ง เพราะทางร้านได้ทำการตรวจสอบสินค้าก่อนจัดส่งแล้ว ใช้งานได้ปกติไม่มีรอยไหม้ใดๆเกินขี้นก่อนทำการจัดส่ง ซึ่งในการต่อ Act BL เราได้เขียนแนะนำวิธีการต่อเอาไว้ แต่คนส่วนใหญ่ไม่ค่อยไปอ่านกัน ซื้งเป็นการปัองกันไม่ให้ Act BL ไหม้ ไม่ได้เกิดจาก Board ไม่ดีหรือ ต่อสายผิดแต่อย่างใด แต่เป็นแค่ลำดับขั้นตอน 1 2 3 4 5 ในการต่อเท่านั้นที่ทำให้เสียหาย Act BL จะทำงานทันทีเมื่อตรวจพบแรงดันเข้ามาโดยจะไปเปรียบเทียบแรงกันทุกเซล เมื่อตรวจพบแรงดันไม่เท่ากัน ก็จะขับกระแสไฟจ่ายให้เซลที่ต่ำกว่าทันที ถ้าหากเริ่มต้นสายจากB+ ก่อน หรือ B อื่นๆ ก่อน โดยไม่มีไฟลบอ้างอิง(B-) ก็จะไหม้ได้ เพราะวงจรหาจุดเปรียบเทียบเริ่มต้นไม่ได้ หรือหากเแบตมีแรงดันกแตกต่างกันมากเกินไป ห่างกัน 1V ขึ้นไป ก็จะเสียหายได้เช่นเดียวกัน แตกต่างจาก Passive Bl จะไม่เกิดปัญหาไหม้ เพราะจะทำงานในขณะชาร์จไฟเข้าแบตเท่านั้นครับ
