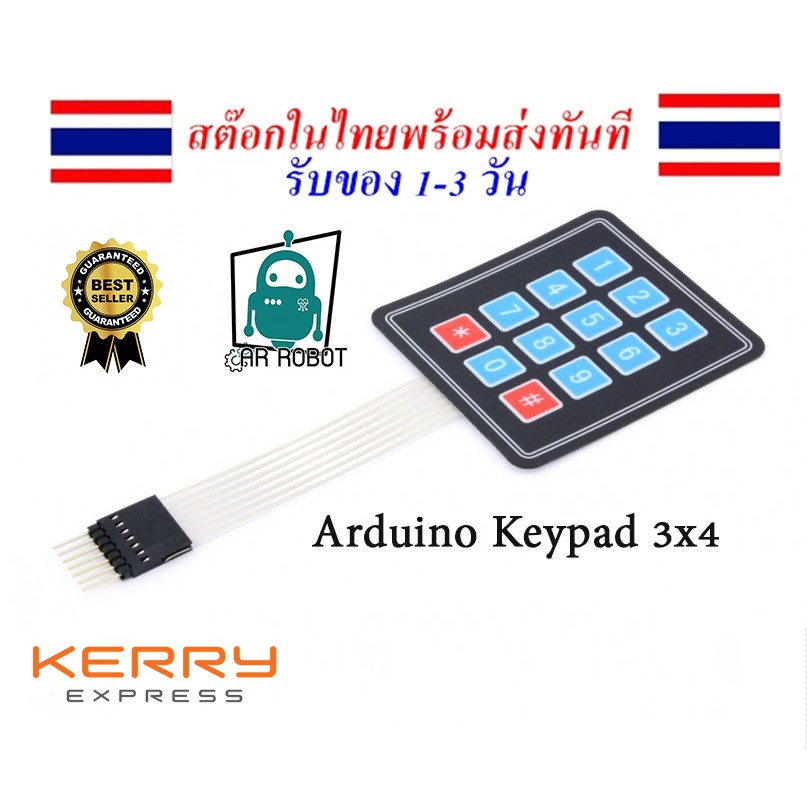

Arduino Keypad 3x4 matrix keypad arduino

ติดต่อต้านทาน 500 (Ω) ความต้านทานของฉนวน 100M (Ω) คีย์ 150-200N การบังคับการใช้งาน เวลา Rebound 1 (MS) ชีวิต 100 ล้านบาท (ครั้ง) Pad ขนาด: 69.2x76.9 x 0.8mm ความยาวสายเคเบิล: 85mm (รวมถึงการเชื่อมต่อ) เชื่อมต่อ: ดูปองท์ 7 ขา, 0.1 นิ้ว (2.54 เดือน) ทางลาด สไตล์เมา: ยึดมั่นในตัวเอง แม็กซ์ คะแนนวงจร: 35VDC, 100mA ฉนวนกันความร้อนข้อมูลจำเพาะ .: 100M โอห์ม 100V ฉนวนทน: 250Vrms (60Hz, 1min) ตัวอย่างการใช้งาน 4x4 Matrix Keypad -> arduino Pin 1 -> Pin 2 Pin 2 -> Pin 3 Pin 3 -> Pin 4 Pin 4 -> Pin 6 Pin 5 -> Pin 7 Pin 6 -> Pin 8 Pin 7 -> Pin 9 ตัวอย่างโค๊ด Matrix Keypad Arduino 1 2 #include <Keypad.h> 3 4 const byte ROWS = 4; //four rows 5 const byte COLS = 3; //three columns 6 char keys[ROWS][COLS] = { 7 {'1','2','3'}, 8 {'4','5','6'}, 9 {'7','8','9'}, 10 {'*','0','#'} 11 }; 12 byte rowPins[ROWS] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad 13 byte colPins[COLS] = {4, 3, 2}; //connect to the column pinouts of the keypad 14 15 Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS ); 16 17 void setup(){ 18 Serial.begin(9600); 19 } 20 21 void loop(){ 22 char key = keypad.getKey(); 23 24 if (key){ 25 Serial.println(key); 26 } 27 }
