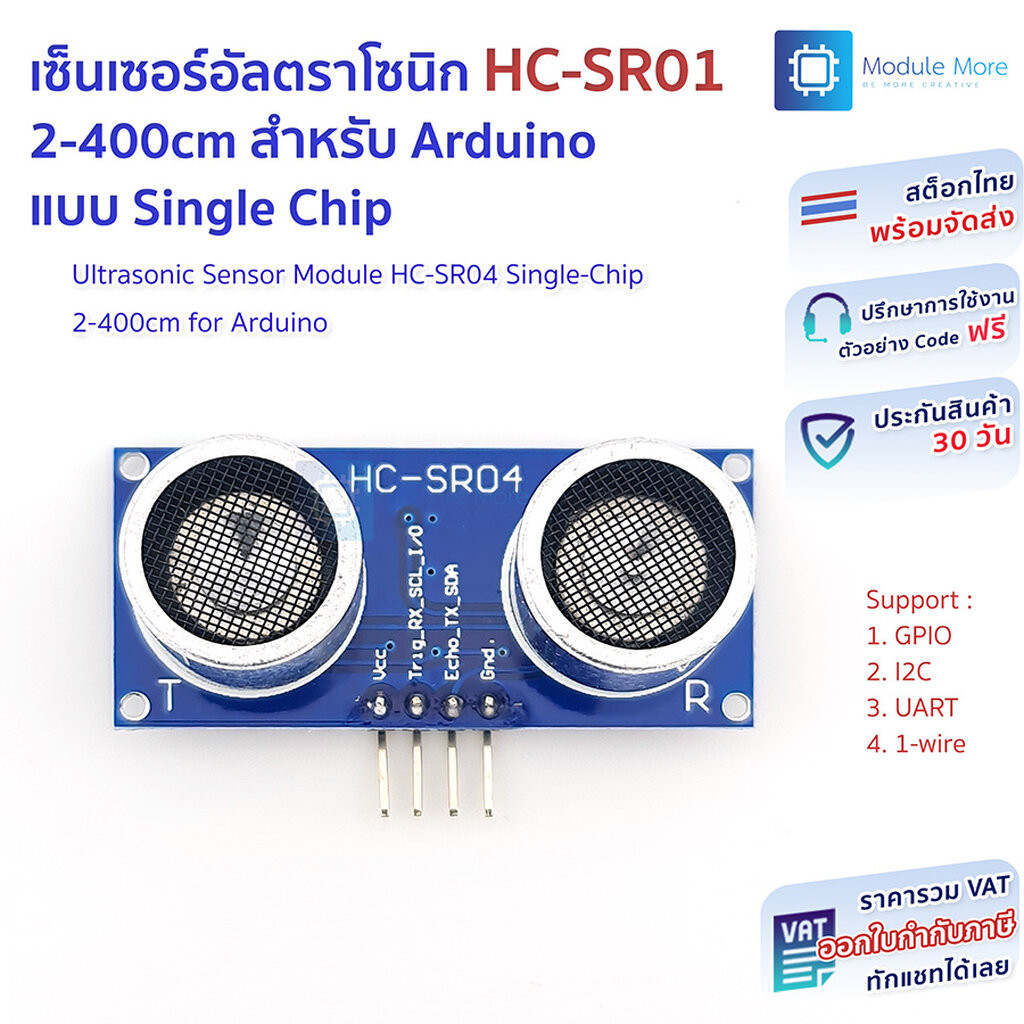

เซ็นเซอร์วัดระยะ อัลตราโซนิคเซ็นเซอร์ HC-SR04 3.3-5V 2 - 400 cm Ultrasonic Module แบบ Single Chip

เซ็นเซอร์วัดระยะ อัลตราโซนิคเซ็นเซอร์ HC-SR04 3.3-5V 2 - 400 cm Ultrasonic Module แบบ Single Chip รายละเอียดสินค้า - Working voltage: DC 3.3- 5 V - Static current: 3 mA - Working temperature: 0 ~ + 70 - Output interface: GPIO, I2C, UART, 1-wire - Induction Angle: Less than 15 - Detection range: 2 cm to 2 m @ 3V and 4 m @ 5V - Detecting precision: 0.3 cm + 1% - Sensor size: Approx. 45 x 20 x 1.6mm ตัวอย่าง Code พร้อมการต่อวงจร /* HC-SR04 Ping distance sensor] VCC to arduino 5v GND to arduino GND Echo to Arduino pin 13 Trig to Arduino pin 12 Red POS to Arduino pin 11 Green POS to Arduino pin 10 560 ohm resistor to both LED NEG and GRD power rail More info at: http://goo.gl/kJ8Gl Original code improvements to the Ping sketch sourced from Trollmaker.com Some code and wiring inspired by http://en.wikiversity.org/wiki/User:Dstaub/robotcar */ #define trigPin 13 #define echoPin 12 #define led 11 #define led2 10 void setup() { Serial.begin (9600); pinMode(trigPin, OUTPUT); pinMode(echoPin, INPUT); pinMode(led, OUTPUT); pinMode(led2, OUTPUT); } void loop() { long duration, distance; digitalWrite(trigPin, LOW); // Added this line delayMicroseconds(2); // Added this line digitalWrite(trigPin, HIGH); // delayMicroseconds(1000); - Removed this line delayMicroseconds(10); // Added this line digitalWrite(trigPin, LOW); duration = pulseIn(echoPin, HIGH); distance = (duration / 2) / 29.1; if (distance 4) { // This is where the LED On/Off happens digitalWrite(led, HIGH); // When the Red condition is met, the Green LED should turn off digitalWrite(led2, LOW); } else { digitalWrite(led, LOW); digitalWrite(led2, HIGH); } if (distance = 200 || distance = 0) { Serial.println("Out of range"); } else { Serial.print(distance); Serial.println(" cm"); } delay(500); } วิดีโอตัวอย่างการใช้งาน
