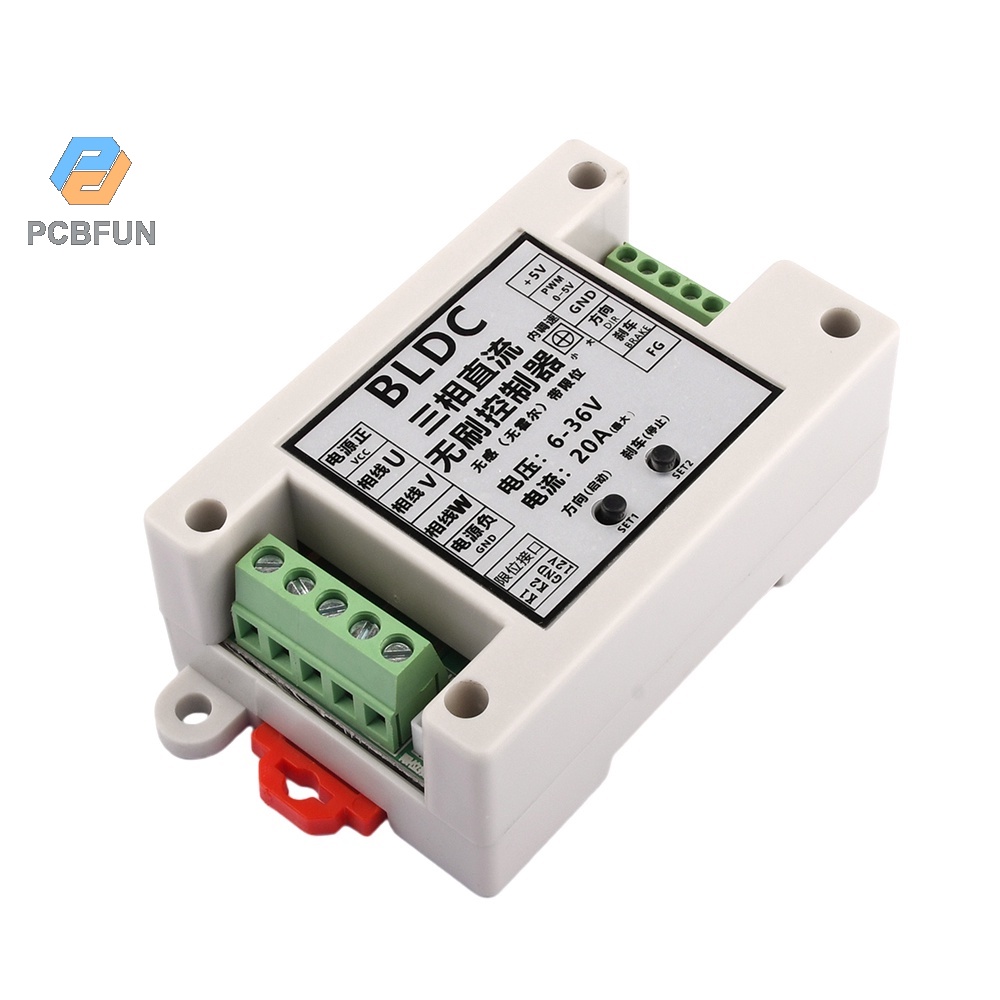

แผ่นบอร์ดโมดูลควบคุมมอเตอร์ไดรเวอร์ Pcbfun Zs-x14 400w Bldc 3-phase Dc Brushless

คุณสมบัติ: รับประกันคุณภาพ 1. สินค้าผลิตจากวัสดุคุณภาพสูงพร้อมรับประกันคุณภาพ 2. นี่คือตัวควบคุมไดรฟ์ไร้แปรงถ่าน Dc แบบสามเฟสแบบมัลติฟังก์ชั่นพร้อมโหมดและขีด จำกัด 6 โหมดพร้อมอินพุตสัญญาณควบคุมความเร็ว 3 ประเภท 3. ประสิทธิภาพของผลิตภัณฑ์ที่มั่นคงและอายุการใช้งานยาวนาน 4. รองรับช่วงแรงดันไฟฟ้ากว้าง 6-30v และกำลังไฟสูง 400w การติดตั้ง 5. พร้อมการป้องกันอุณหภูมิเกินการป้องกันกระแสเกินการป้องกันโรเตอร์ที่ล็อคไว้ ฯลฯ คำอธิบายอินเทอร์เฟซ: 1. เอาต์พุต Dc 3 เฟสของ U V W เชื่อมต่อกับเอาต์พุต Dc แบบไม่มีแปรง เมนบอร์ด Gnd ขนาด 2. 5v มาพร้อมกับ 5v (กระแสไฟขาออกภายนอกภายใน 100ma) 3. ไดรเวอร์ Vcc Gnd แหล่งจ่ายไฟหลัก (แหล่งจ่ายไฟ Dc ภายนอก) 4. การส่งสัญญาณพัลส์ความเร็ว Fg (ร้านค้าของเรามีเครื่องวัดวามเร็วสำหรับการขาย) 5. การควบคุมไปข้างหน้าและย้อนกลับมีประสิทธิภาพในระดับต่ำ (สามารถเปลี่ยนภายนอกได้) 6. การควบคุมเบรคเบรกแบบแอคทีฟเบรกระดับต่ำที่มีประสิทธิภาพ (สามารถเปลี่ยนภายนอกได้) สัญญาณควบคุมความเร็ว 7.0-5v 1-4.2v Pwm สามขั้วอินพุต (บอร์ดมีโพเทนชิออมิเตอร์สำหรับการควบคุมความเร็วและสามารถเชื่อมต่อสัญญาณอัตราส่วนการทำงาน Pwm แบบอนาล็อก 0-5v ภายนอกเพื่อการควบคุมความเร็ว) พารามิเตอร์พารามิเตอร์: ชื่อสินค้า: Zs-x14 แรงดันไฟฟ้าที่ใช้งานได้: 6-30v (จำกัด 36v) กระแสไฟขาเข้า: พิกัด 18a พร้อมการรักษาการกระจายความร้อน 25a กำลังไฟ: พิกัด 250w-300w, สูงสุด 400w (โปรดทิ้งขอบไว้เพื่อใช้งาน) การป้องกันกระแสเกิน: ใช่ การป้องกันใบพัดล็อค: ใช่ (หลังจากล็อคใบพัดกระแสไฟฟ้าจะตกและทำงานแยกโดยอัตโนมัติ) การป้องกันอุณหภูมิสูงเกินไป: ใช่ (ลดอุณหภูมิลงครึ่งหนึ่ง) ความเร็วสูงสุด: ความเร็วสูงสุด: 224000 รอบต่อนาที (มอเตอร์ 2 ขั้ว), 74000 รอบต่อนาที (มอเตอร์ 6 ขั้ว), มอเตอร์ 6 ขั้ว 74000 รอบต่อนาที (มอเตอร์ 6 ขั้ว), 40000 รอบต่อนาที (มอเตอร์ 12 ขั้ว), 35000 รอบต่อนาที (มอเตอร์ 14 ขั้ว) แพคเกจรวม: คอนโทรลเลอร์คอนโทรลเลอร์ X1 ขั้วต่อสายไฟ X1
