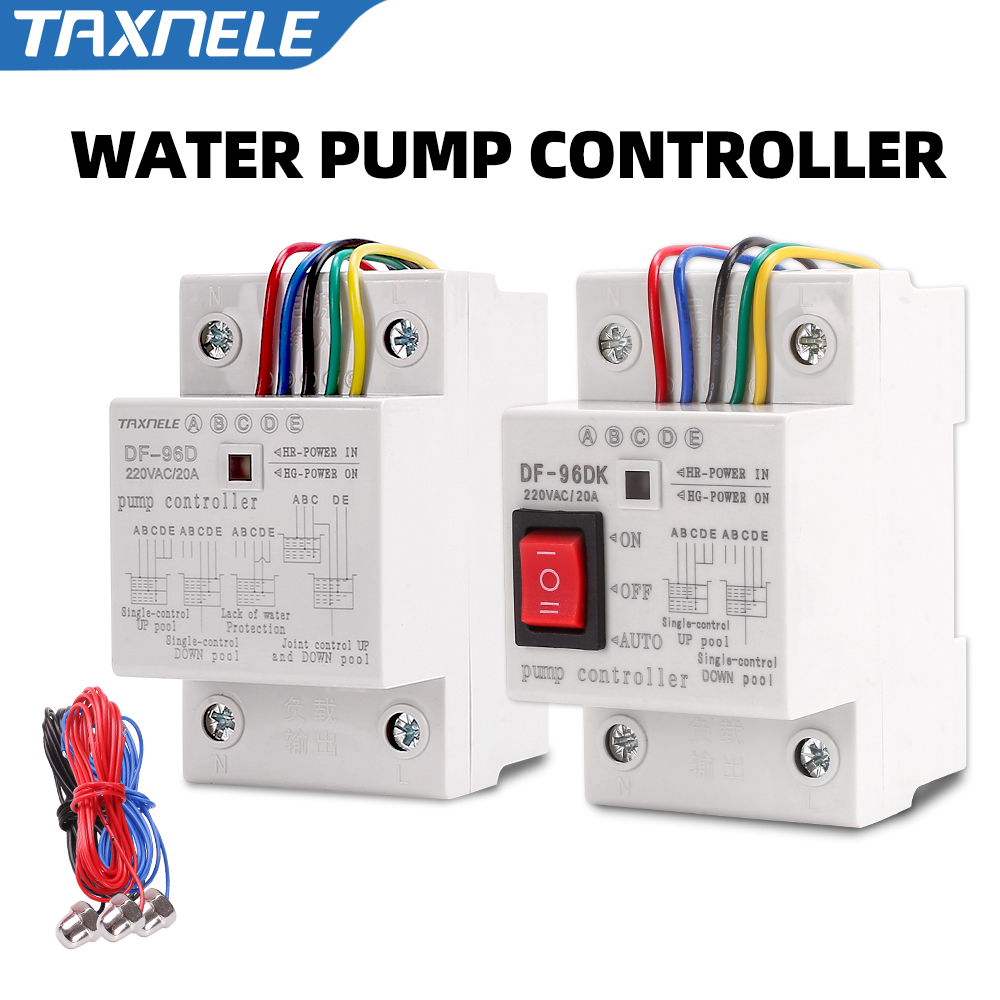

Altnnele DF-96ED สวิตช์ควบคุมระดับน้ําอัตโนมัติ 10A 220V ถังเก็บน้ําตัวควบคุมปั๊มน้ํา

ข้อมูลจำเพาะ ประเภท: Df-96d เวอร์ชันอัปเดท แรงดันไฟฟ้าที่ใช้งานได้: ไฟฟ้ากระแสสลับ 220V / 50HZ กระแสสูงสุด: 10a (ใช้ความล่าช้า 30A) การติดตั้ง: การติดตั้ง Din Rail Mount การใช้พลังงานพลังงาน ≤2W สัญญาณเกียร์: 500 ม รายละเอียด: ขนาด: 126 * 88 * 51 มม คำแนะนำในการติดตั้งสระว่ายน้ำ UP แบบควบคุมเดียว (ที่เก็บน้ำ) แสดงในรูปที่ 1 1 A (สีแดง) - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุดหนึ่ง หัววัดสัมผัสน้ำและคอนโทรลเลอร์แบบสัมผัสสามารถหยุดปั๊มโดยอัตโนมัติ B (สีน้ำเงิน) - จุดควบคุมระดับน้ำต่ำ เมื่อระดับน้ำลงจากจุด B เมื่อระดับน้ำสูงขึ้น หัววัดให้พ้นน้ำและคอนโทรลเลอร์สามารถสตาร์ทปั๊มได้โดยอัตโนมัติ ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นเส้นทั่วไป การเชื่อมต่อกับ C (สีดำ) คือ D(สีเขียว) และ E(สีเหลือง) คำแนะนำในการติดตั้งสระว่ายน้ำ DOWN ควบคุมเดียว (น้ำระบายน้ำ) สระว่ายน้ำควบคุมเดียวที่แสดงในรูปที่ 2. 2 E - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุด E เมื่อระดับน้ำ หัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถสตาร์ทปั๊มได้โดยอัตโนมัติ D - จุดควบคุมระดับน้ำต่ำลง เนื่องจากระดับของเหลวจะหลุดออกจากจุด D, หัววัดให้พ้นน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มได้โดยอัตโนมัติ ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นเส้นทั่วไป A&b - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งการป้องกันน้ำขาดแสดงในรูปที่ 3 3 C&d - จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำลงจากจุดนี้ หัววัด C หรือ D ให้พ้นน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มได้โดยอัตโนมัติ E&c - เชื่อมต่อสั้น ๆ; A&b - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งสระว่ายน้ำที่แสดงในรูปที่ 4 4 A - จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำ UP เมื่อระดับน้ำถึงจุดหนึ่งหัววัดจะสัมผัสน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มได้โดยอัตโนมัติ ส่วนสระว่ายน้ำระดับน้ำในสระว่ายน้ำแบบ UP นั้นมีค่าต่ำกว่าระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในระดับน้ำในสระว่ายน้ำที่สูงขึ้น เมื่อระดับน้ำลงจากจุดหนึ่งหัววัดจะพ้นน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ ควรวางไว้ที่ด้านล่างของสระว่ายน้ำขึ้นและลงเป็นแนวทั่วไป ส่วนอัตราการส่งผ่านน้ำในสระว่ายน้ำล่าง (D D) ควบคุมระดับน้ำในสระล่างในสระล่าง เมื่อระดับน้ำลงจากจุด D หัววัดให้พ้นมือและคอนโทรลเลอร์สามารถหยุดปั๊มได้โดยอัตโนมัติ จุดควบคุมระดับน้ำบนสระว่ายน้ำลงล่าง (E-E) จุดควบคุมระดับน้ำบนสระว่ายน้ำลงล่าง (Upper water level control point) เมื่อระดับน้ำถึงจุด E หัววัดจะถึงน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ จากนั้นสระว่ายน้ำก็เริ่มระบายน้ำ หากไม่เป็นเช่นนั้นจุด E จะถูกตัดการเชื่อมต่อ ใช้ในการแก้ปัญหา: 1. เปิดเครื่อง แต่ไม่ทำงาน: เอ เอ ค่ะ ตรวจสอบตัวบ่งชี้สีแดงติดหรือไม่ ถ้าไม่เช่นนั้นการเชื่อมต่อก็ดีพอ 2. เมื่อระดับน้ำสูงกว่าหรือต่ำกว่าหัววัด แต่ปั๊มไม่สตาร์ทหรือหยุดโดยอัตโนมัติโปรดตรวจสอบดังต่อไปนี้ เอ เอ ค่ะ หัววัดวางไว้สูงหรือต่ำเกินไปเพื่อให้ระดับน้ำเข้าถึงหรือเข้าถึงได้ไม่ว่าหัววัดจะถูกวางไว้สูงหรือต่ำเกินไปเพื่อให้ระดับน้ำเข้าถึงหรือเข้าถึงได้ บีบี การเชื่อมต่อของสายบนและล่างหรือหัววัดมีความคลาดเคลื่อนโดยข้อผิดพลาดหรือเชื่อมต่อสั้น ๆ ค. เพื่อตรวจสอบหัววัดว่าเป็นสนิมหรือไม่หรือการเชื่อมต่อดีพอ คณะกรรมการบริหาร ปริญญาเอก ตรวจสอบบรรทัดที่พบบ่อยไม่ว่าจะวางไว้ที่ด้านล่างสุดของสระว่ายน้ำ แพคเกจประกอบด้วย: สวิตช์ควบคุมระดับน้ำอัตโนมัติ 1 ชิ้น + เซ็นเซอร์
