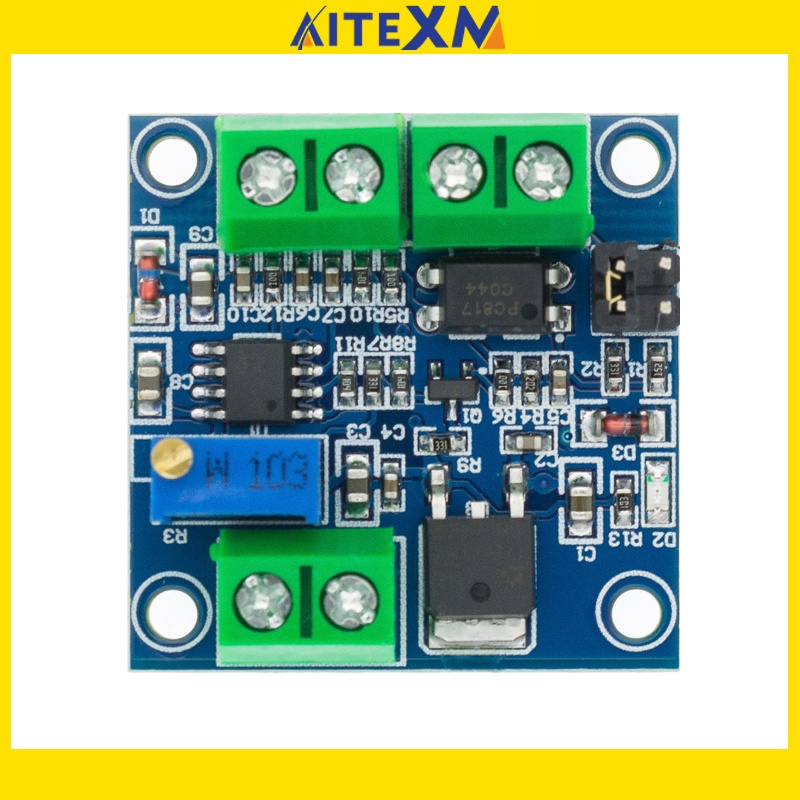

Pwm โมดูลแปลงแรงดันไฟฟ้า 0%-100% To 0-10V สําหรับ Plc Mcu Digital To Analog Signal

โมดูลแปลงแรงดันไฟฟ้า PWM เป็นแรงดันไฟฟ้า / โมดูลแปลงแรงดันไฟฟ้าความถี่ 0% -100% ถึง 0-10V / 0-10V เป็นโมดูลแปลงอนาล็อก 0-10KHz โมดูล PWM เป็นแรงดันไฟฟ้า โมดูลแปลง PWM เป็นแรงดันไฟฟ้า 0% -100% ถึง 0-10V สำหรับ PLC MCU Digital เป็น Analog Signal PWM Adjustabl Converter Power Module) 1. คำอธิบาย: โมดูลแรงดันไฟฟ้าถ่ายโอน PWM LC-LM358-PWM2V แปลงสัญญาณดิจิตอล PWM เป็นสัญญาณอนาล็อก 0 ถึง 10V สามารถใช้เป็นการสลับอินเทอร์เฟซสัญญาณสำหรับ PLC หรือบอร์ดควบคุมอุตสาหกรรมอื่น ๆ แรงดันขาออกจะถูกควบคุมโดยการปรับอัตราส่วนหน้าที่ของ PWM โมดูลมีขนาดเล็กและใช้งานง่ายในสถานที่ต่างๆ 2. คุณสมบัติ: คุณสมบัติ: 1>. เทคโนโลยีฝัง MCU 2>. ใช้งานง่ายปรับจูนด้วยโพเทนชิออมิเตอร์ 3>. เลือกช่วงระดับอินพุตสัญญาณ PWM ผ่านการลัดวงจร 4>. โมดูลมีขนาดเล็กลงพกพาและใช้งานง่าย 3. พารามิเตอร์: พารามิเตอร์: 1>. แรงดันใช้งาน: DC 12V-30V; (> 100MA) 2>. ความถี่ตัวรับ PWM: 1KHZ-3KHZ 3>. ช่วงระดับอินพุตสัญญาณ PWM: จุดสูงสุดของระดับ 4.5V ถึง 10V ฝาปิดสั้นติดตั้งใน 5V ' ระดับนี้ใช้สำหรับคอนโทรลเลอร์ปกติหรือ 5V MCU จุดสูงสุดของระดับ 12V ถึง 24V ดังนั้นจึงใส่ใน 24V ฝาสั้นติดตั้งใน 24V ' ระดับนี้ใช้สำหรับคอนโทรลเลอร์ PLC ปกติ 4>. ช่วงการแปลง: 0% -100% PWM ถึง 0-10V 5>. ข้อผิดพลาดที่อนุญาต: 5% 4. อินเทอร์เฟซฮาร์ดแวร์ฮาร์ดแวร์ฮาร์ดแวร์: Vcc วีซีซี ดีซี 12V-30V Gnd ที่ดี พื้นดิน Pwm สัญญาณอินพุต PWM บวกกับสัญญาณอินพุต PWM Gnd ที่ดี สัญญาณอินพุตเชิงลบ Vout ของ VOUT แรงดันขาออก 0-10V Gnd ที่ดี พื้นแรงดันขาออกของเอาต์พุต 5. คำแนะนำการใช้งาน: เมื่อเปิดเครื่องโดยไม่มีสัญญาณอินพุตเอาต์พุตคือ 0V ดังนั้นอินพุตเท่านั้นที่สามารถส่งออกได้ ครั้งแรกที่เปิดเครื่องควรทำการดีบักการสอบเทียบ: ป้อนสัญญาณอัตราส่วนการทำงาน 50% เป็น PWM / GND และปรับฝาสั้นแอมพลิจูดสัมพัทธ์ ความถี่คือ 1KHZ-3KHZ, VOUT ที่วัดได้และ GND พร้อมมัลติมิเตอร์และจะแสดง 5V ปรับโพเทนชิออมิเตอร์เพื่อให้แน่ใจว่าแสดง 5.00V บนมัลติมิเตอร์ สิ่งนี้จะปรับเทียบสัญญาณพัลส์ของคุณกับโมดูลนี้ เมื่อเกิดการเปลี่ยนแปลงความถี่ การติดต่ออาจถูกชดเชยและจำเป็นต้องทำการปรับเทียบใหม่ แรงดันขาออกสามารถปรับได้โดยปรับอัตราส่วนหน้าที่ ความแม่นยำสามารถควบคุมได้โดยการปรับโพเทนชิออมิเตอร์ โมดูลแรงดันไฟฟ้าถึงความถี่ ตัวแปลงแรงดันไฟฟ้าความถี่ 0-1KHz เป็น 0-10V ดิจิตอลเป็นอนาล็อกโมดูลการแปลงสัญญาณแรงดันไฟฟ้าโมดูลการแปลงความถี่เป็นแรงดันไฟฟ้า ภาพรวม: แรงดันไฟฟ้าของโมดูลความถี่ LM331_V2F เป็นโมดูลที่สามารถสร้างความถี่ที่แตกต่างกันขึ้นอยู่กับแรงดันไฟฟ้าอินพุต สามารถแปลงแรงดันไฟฟ้า 0-10V เป็นสัญญาณชีพจรความถี่ 0-10KHz คุณสมบัติ: คุณสมบัติ: 1. แรงดันไฟฟ้าขาเข้าแรงดันไฟฟ้าสัญญาณความถี่ขาออก 2. สัญญาณเอาต์พุตสามารถปรับแต่งอย่างละเอียดและโพเทนชิออมิเตอร์สามารถปรับได้เพื่อปรับเทียบการสอดคล้องระหว่างแรงดันไฟฟ้าและความถี่ 3. เอาต์พุตของโมดูลนี้สามารถจัดหาให้กับคนขับสำหรับสัญญาณชีพจร ต้องเชื่อมต่อกับไดรเวอร์สำหรับการเชื่อมต่อขั้วบวกทั่วไป การเดินสายที่เกี่ยวข้องคือ OC-OUT: PUL- หรือ PUL12-30V ที่เชื่อมต่อกับไดรเวอร์: PUL + หรือเทอร์มินัลทั่วไป +5V
