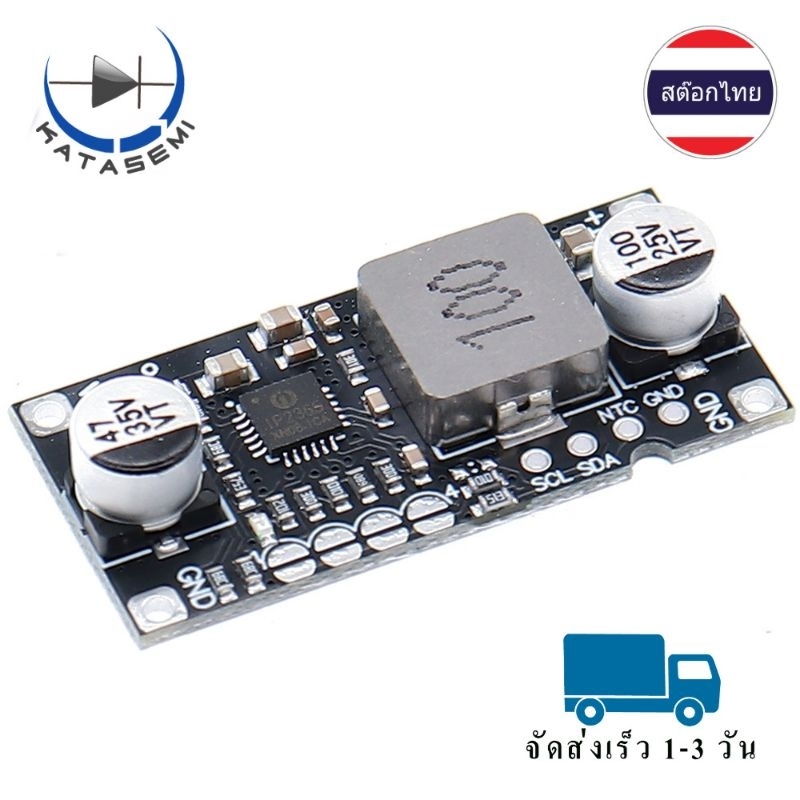

โมดูลโซลาร์เซลล์ ชาร์จแบตเตอรี่ลิเธียม 1S 2S 3S 4S step-down fast charging รองรับกระแสสูงสุด 3A 39W INPUT 5V ถึง 26V

โมดูลนี้ชาร์จแบตเตอรี่ลิเธียม 1 ถึง 4 ก้อนในสภาวะไฟฟ้าลัดวงจร รองรับกระแสไฟสูงสุด 3A หากคำนวณกำลังไฟจากแรงดันแบตเตอรี่ เช่น หากแรงดันแบตเตอรี่ปัจจุบันอยู่ที่ 13V ให้คูณด้วย 3A ก็จะได้ 39W ซึ่งถือว่ามีกำลังไฟค่อนข้างสูง แหล่งจ่ายไฟไม่ใหญ่พอ จึงตั้งค่าเอาต์พุตได้ ตั้งค่ากำลังไฟชาร์จสูงสุดตามกระแสไฟเข้าเพื่อให้แน่ใจว่าระบบชาร์จทั้งหมดเข้ากันได้ โมดูลเป็นแบบลดแรงดัน และแรงดันไฟเข้าควรสูงกว่าค่าแรงดันไฟที่แบตเตอรี่ของคุณชาร์จเต็ม ซึ่งหมายความว่า 1 โดยทั่วไป แรงดันไฟควรมากกว่า 4.2V คูณด้วยจำนวนชุดแบตเตอรี่ พารามิเตอร์ผลิตภัณฑ์ 1. ช่วงแรงดันไฟฟ้าอินพุตที่ทำงาน: 5V ถึง 26V (สูงกว่าแรงดันไฟฟ้าของแบตเตอรี่) 2. รองรับแบตเตอรี่ลิเธียมไอออน 1-4 S 3. การปรับความต้านทานของกระแสไฟชาร์จ (ขั้วอินพุตและขั้วแบตเตอรี่) กระแสชาร์จสูงสุด 4.3A 5. การป้องกันแรงดันไฟต่ำอินพุตควบคุมความต้านทาน 6. การป้องกันแรงดันไฟต่ำอินพุตควบคุมความต้านทาน 7. ป้องกันอุณหภูมิเกินทั้งเครื่อง การป้องกันกระแสเกิน แรงดันไฟเกิน และไฟฟ้าลัดวงจร 8 เอาต์พุต อินเทอร์เฟซโมดูล: VIN+: ขั้วบวกของแหล่งจ่ายไฟจะต้องมีแรงดันไฟฟ้าขาเข้าที่มากกว่าแรงดันไฟฟ้าสูงสุดเมื่อชาร์จเต็ม GND: ขั้วลบของแหล่งจ่ายไฟ BAT+: ต่อขั้วบวกของแบตเตอรี่ที่ต่อแบบอนุกรม (โดยทั่วไปบอร์ดป้องกันจะมีเครื่องหมาย P+) BAT -: ต่อขั้วลบของแบตเตอรี่ที่ต่อแบบอนุกรม (โดยทั่วไปบอร์ดป้องกันจะทำเครื่องหมายเป็น P -) SCL SDA: พอร์ตการสื่อสาร MCU ไม่ได้ใช้ตามปกติ SCL SDA: พอร์ตการสื่อสาร MCU ไม่ได้ใช้ตามปกติ ซึ่งแบตเตอรี่ของคุณชาร์จเต็มแล้ว นั่นหมายความว่าหนึ่ง ช่วงแรงดันไฟฟ้าอินพุตทำงาน: 5V~26V โปรดทราบว่าโมดูล คือการลดระดับและแรงดันไฟฟ้าขาเข้าจะสูงกว่าแรงดันไฟฟ้าของแบตเตอรี่ที่ชาร์จเต็ม กล่าวคือ โดยทั่วไปจะมากกว่า 4.2V คูณด้วยแรงดันไฟฟ้าที่กำหนดจำนวนสายแบตเตอรี่ เพื่อให้แน่ใจว่าแหล่งจ่ายไฟมีประสิทธิภาพที่เข้ากันได้ จึงสามารถตั้งค่าขีดจำกัดสูงสุดของกระแสอินพุตบนพื้นผิวของการทดสอบการผลิตได้ A 75K และ 50K (INN) ได้รับการระบุ ซึ่งสอดคล้องกับกระแส 1A และ 1.5A ตามลำดับ รวมเป็น 2.5A ค่ากระแสอินพุตอื่นๆ สามารถเปลี่ยนการตั้งค่าความต้านทานของตัวเองได้ สูตรมีดังนี้: ความต้านทาน R = 75K / กระแสอินพุต A ไทย: เอาต์พุต: รองรับ 1 ชุดถึง 4 ชุด แบตเตอรี่ต้องเพิ่มบอร์ดป้องกัน หมายเลขชุดจะตั้งค่าการลัดวงจรโดยตรง ดูรูปด้านบนสำหรับการตั้งค่า กระแสการชาร์จเริ่มต้นถูกตั้งค่าด้วยตัวต้านทานแบบขนาน 50K สองตัว แต่ละคู่ควรมีกระแส 1.5A รวม 3A หลังจากถอดตัวใดตัวหนึ่งออกแล้วจะเป็น 1.5A และค่ากระแสอื่น ๆ ก็สามารถเป็นได้เอง เปลี่ยนการตั้งค่าความต้านทาน สูตรมีดังนี้: ความต้านทาน R = 75K / กระแสแบตเตอรี่ A ไม่เกิน 3A กระแสการชาร์จจริงคือค่าที่เล็กกว่าของกระแสการชาร์จแบตเตอรี่ที่ตั้งไว้และกระแสการชาร์จเข้า กำลังในการชาร์จจะเท่ากับแรงดันไฟฟ้าแบบเรียลไทม์ของแบตเตอรี่คูณด้วยกระแส กำลังสูง ให้แน่ใจว่ามีการเชื่อมสายไฟ เส้นมีความหนาเพียงพอ และแหล่งจ่ายไฟก็เพียงพอ การเข้าถึง NTC: โดยปกติจะไม่ใช้ หากจำเป็น ให้เปลี่ยนค่าความต้านทาน NTC เป็น 82K ("SCL") คำที่มุมล่างซ้ายของตัวต้านทาน จุดเชื่อม NTC และถัดจากการเข้าถึง GND เทอร์มิสเตอร์ 100K (B=4100) ไฟ LED: ขณะชาร์จ ไฟจะกะพริบเต็มและสว่างคงที่
