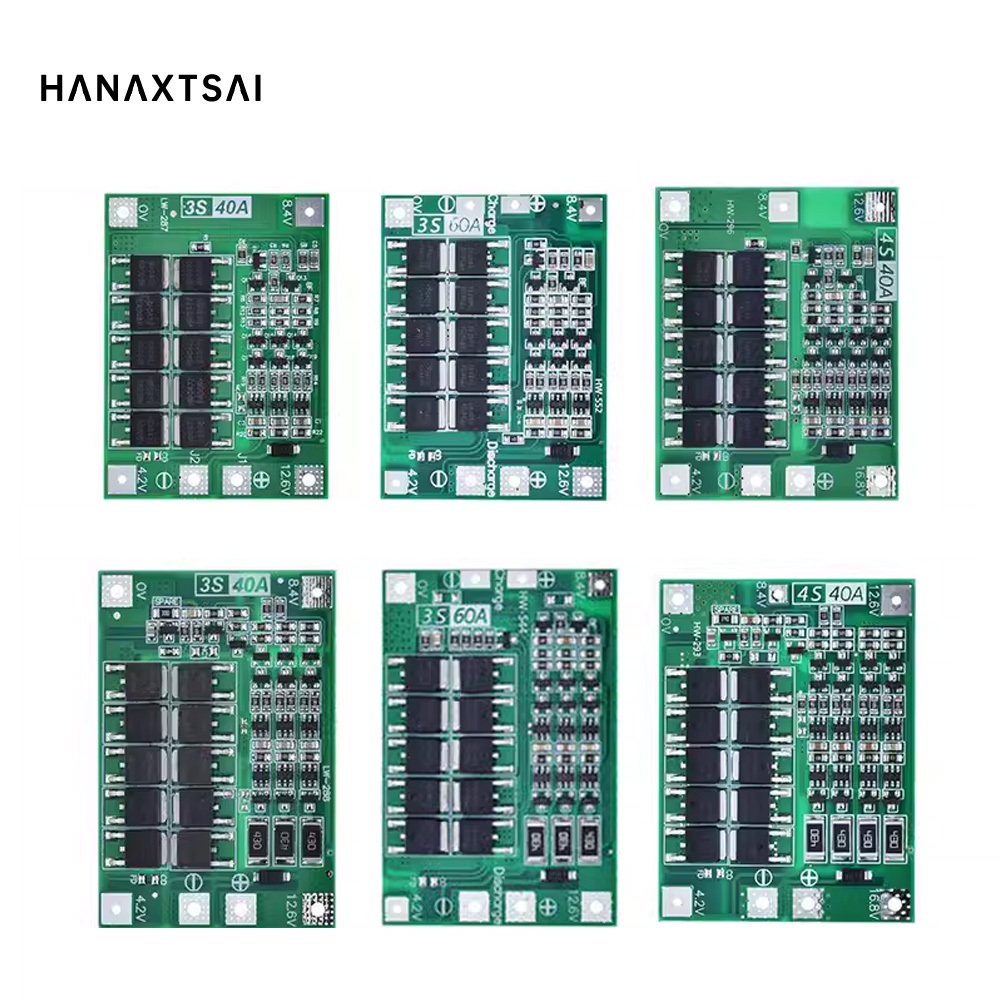

บอร์ดป้องกันที่ชาร์จแบตเตอรี่ลิเธียม 3S 4S 40A 60A Li-ion 18650 BMS สําหรับมอเตอร์สว่าน 11.1V 12.6V 14.8V 16.8V พร้อมบาลานซ์ (3 4 12.6V 18650 )

ความแตกต่างระหว่างบอร์ดที่ปรับปรุงแล้วและบอร์ดอีควอไลเซอร์: อีควอไลเซอร์มีฟังก์ชันการชาร์จที่สมดุล ขอบเขตการใช้งาน: แรงดันไฟฟ้ามาตรฐานคือ 3.7V และแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 4.2V หลังจากชาร์จเต็มแล้ว (รวม 18650, 26650, แบตเตอรี่ลิเธียมโพลิเมอร์) ต้องเชื่อมต่ออย่างเคร่งครัดตามแผนภาพการเดินสายไฟ, 0V, 4.2V, 8.4V, 12.6V, เมื่อเชื่อมสายไฟไม่สามารถสัมผัสส่วนประกอบใด ๆ บนบอร์ดได้อย่าจงใจลัดวงจร (ผู้บริโภคที่ไม่เข้าใจแผนภาพการเดินสายไม่ควรซื้อ การเดินสายของโมดูลและชุดแบตเตอรี่ไม่สามารถเชื่อมต่อได้ผิด เมื่อเชื่อมต่อการเชื่อมต่อผิดปกติบอร์ดจะถูกไฟไหม้ซึ่งจะทำให้ผู้บริโภคต้องแบกรับด้วยตัวเอง) เมื่อเชื่อมแบตเตอรี่เป็นครั้งแรกหรือกำลังชาร์จตราบใดที่แบตเตอรี่ตัวต้านทาน [430] เกิน 4.2V, ตัวต้านทาน [430] จะร้อนขึ้นและคายประจุ (คายประจุถึงประมาณ 4.19V จะหยุดความร้อน) หากตัวต้านทาน [430] การใช้ความร้อนอย่างจริงจังโปรดตรวจสอบว่าเชื่อมต่อสายผิดหรือไม่ตรวจสอบว่าใช้แบตเตอรี่ 4.2V ผิดหรือไม่ เหตุผลสำหรับความล้มเหลวและการประมวลผลวิธีการเป็นไปตามเหตุผลสำหรับความล้มเหลวและการประมวลผล ประสิทธิภาพของปรากฏการณ์: ไม่สามารถเรียกเก็บเงินได้ ข้อบกพร่องที่เกิดขึ้น: วัดแรงดันไฟฟ้าของแบตเตอรี่หากหนึ่งในชุดแรงดันแบตเตอรี่เกินประมาณ 4.25V คณะกรรมการป้องกันจะเริ่มป้องกันการชาร์จไฟเกิน วิธีการรักษา: จับคู่ชุดแบตเตอรี่ที่ดีแบตเตอรี่ที่ดีและแบตเตอรี่ไม่ดีอย่าผสม ประสิทธิภาพของปรากฏการณ์: ไม่สามารถปล่อยประจุได้ ข้อบกพร่อง: วัดแรงดันไฟฟ้าของแบตเตอรี่หากหนึ่งในชุดแรงดันแบตเตอรี่น้อยกว่า 2.7V บอร์ดป้องกันจะเริ่มป้องกันการชาร์จไฟเกิน วิธีการรักษา: จับคู่ชุดแบตเตอรี่ที่ดีแบตเตอรี่ที่ดีและแบตเตอรี่ไม่ดีอย่าผสม ประสิทธิภาพของปรากฏการณ์: ปล่อย / ชาร์จไฟขัดข้อง สาเหตุความผิดพลาดของความล้มเหลว: 0V, 4.2V, 8.4V, 12.6V ที่เชื่อมต่อกับสายที่ไม่ถูกต้อง วิธีการรักษา: เดินสายใหม่หากบอร์ดถูกไฟไหม้คุณต้องซื้อใหม่ ปรากฏการณ์ประสิทธิภาพ: การชาร์จไฟเกิน / การชาร์จไฟเกิน สาเหตุความผิดพลาดของความล้มเหลว: 0V, 4.2V, 8.4V, 12.6V ที่เชื่อมต่อกับสายที่ไม่ถูกต้อง วิธีการรักษา: เดินสายใหม่หากบอร์ดถูกไฟไหม้คุณต้องซื้อใหม่
