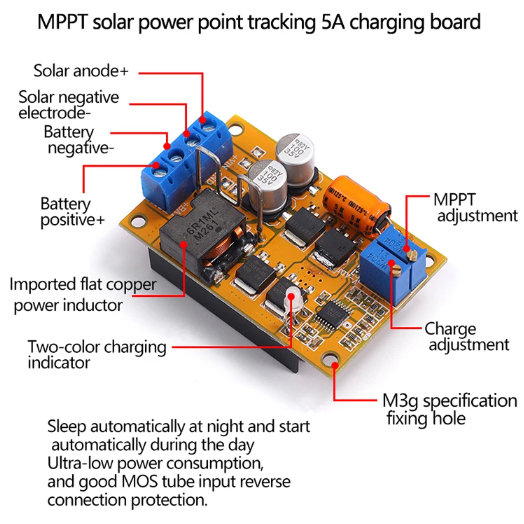

5a MPPT ตัวควบคุมตัวควบคุมแผงโซลาร์เซลล์ชาร์จพลังงานแสงอาทิตย์แผงควบคุมแบตเตอรี่ชาร์จ 9V 12V 24V สวิตช์อัตโนมัติ

บทนำของผลิตภัณฑ์ 1. การติดตามจุดพลังงานสูงสุดของเซลล์แสงอาทิตย์กระแสไฟขาออกมากกว่ากระแสแผงโซลาร์เซลล์ MPPT ประสิทธิภาพสูงจริงรองรับ 8-28V กระแสไฟฟ้าสูงพลังงานแสงอาทิตย์ภายใน 100W สำหรับการชาร์จขอแนะนำให้ติดตั้งแผงโซลาร์เซลล์แต่ละแผง โมดูลหลายโมดูลสามารถขยายได้ควบคู่ไปกับกระแสไฟชาร์จแบบขนานกัน 2. สามารถปรับแรงดันขาออกได้โดยพลการการควบคุมอัตโนมัติ CC-CW (รองรับแบตเตอรี่ลิเธียมเซลล์เดียวหรือหลายเซลล์หรือลิเธียมฟอสเฟตเหล็กหรือแบตเตอรี่ตะกั่วกรด LED กำลังสูง ฯลฯ) 3. การจัดการการชาร์จแบตเตอรี่ที่สมบูรณ์ 4. ความถี่ในการสลับ PM: 300KHz 5. กระแสไฟชาร์จคงที่กำหนดโดยตัวต้านทานภายนอก (ค่าล่วงหน้า 5000mA / 2000MA) 6. Trickle ชาร์จ Trickle แบตเตอรี่ที่คายประจุลึก 7. ไฟแสดงสถานะการชาร์จและสถานะการชาร์จสองครั้ง (ไฟสีแดง / ไฟสีน้ำเงินเต็มเมื่อชาร์จไฟเปิด / แดงกะพริบและไฟสีน้ำเงินติดตลอดเวลาแสดงว่าไม่ได้เชื่อมต่อแบตเตอรี่) 8. ฟังก์ชั่นสตาร์ทแบบนุ่มนวลใช้พลังงานต่ำฟังก์ชั่นสตาร์ทแบบนุ่มนวล 9. ท่อ MOS คู่นำความถี่สูงที่นำเข้าความต้านทานภายในต่ำ, ไดโอดคู่ cument สูง 10A, ตัวเหนี่ยวนำกำลังสูงไขมันประสิทธิภาพสูง, ความต้านทานการตรวจจับกระแสคงที่ป้องกันการหลุดออกต่ำจากการเชื่อมต่อย้อนกลับการป้องกันการเชื่อมต่อย้อนกลับไม่ทำงาน, เพื่อป้องกันความเสียหายของการเชื่อมต่อย้อนกลับกับบอร์ดชาร์จ การประกันคุณภาพ! พารามิเตอร์ผลิตภัณฑ์ ธรรมชาติของโมดูลโมดูลโมดูล: ด้วยฟังก์ชั่นติดตามจุดพลังงานแสงอาทิตย์สูงสุด MPpT ที่แท้จริงการจัดการการชาร์จอัจฉริยะอัตโนมัติเต็มรูปแบบกำลังไฟต่ำ การบริโภค แรงดันไฟฟ้าอินพุต: อินพุต C 8-28V แรงดันไฟฟ้ากระแสตรง ห้ามใช้กระแสไฟฟ้าสลับ) แรงดันขาออก: DC 5-26V ปรับเอาท์พุทได้อย่างไม่มีที่ติหากคุณต้องการด้านล่าง แรงดันขาออกโปรดติดต่อเจ้าของ คุณสามารถชาร์จแบตเตอรี่ 6V หรือ 12 ก้อนหรือ 8.4V, 12.6V, แบตเตอรี่ลิเธียม 16.8V 7.2V, 10.8V, กรดฟอสฟอริก 14.4V แบตเตอรี่ลิเธียมเหล็ก 2-4 ซีรีส์บอร์ดจัดการการชาร์จลิเธียมฟอสเฟตเหล็กลิเธียม 2-4 ซีรีส์ กระแสไฟขาออก: 2Ay5A มีกระแสไฟชาร์จสูงสุดสองกระแส: เวอร์ชัน 5AB เวอร์ชัน 2A การจัดส่งเริ่มต้นคือเวอร์ชัน 5AA กระแสไฟขาออก: 2Ay5A มีกระแสไฟขาออกสูงสุดสองกระแส: เวอร์ชัน 5AB เวอร์ชัน 2A การจัดส่งเริ่มต้นคือเวอร์ชัน 5AA ไฟแสดงสถานะการชาร์จ: ใช่ ไฟสีแดงที่ชาร์จเร็วจะติดตลอดเวลาและไฟสีแดงและสีน้ำเงินจะดับลงสลับกันเมื่อชาร์จเต็ม เต็มที่ หยุดโดยอัตโนมัติโดยอัตโนมัติ ฟังก์ชั่น MPPT ของ MPPT: ใช่ ฟังก์ชั่นติดตามอัตโนมัติจุดไฟสูงสุดของ MPPT สามารถใช้ประโยชน์จากการชาร์จพลังงานแสงอาทิตย์ได้อย่างเต็มที่ในระดับสูงสุด ความแตกต่างของแรงดันไฟฟ้าขั้นต่ำ: 1V (เนื่องจากเป็นโมดูลควบคุมบั๊กแรงดันไฟฟ้าอินพุตจึงต้องสูงกว่าเอาต์พุตอย่างน้อย 1V) ใช้พลังงานต่ำมาก: ใช่! การใช้การออกแบบการหลุดออกต่ำเป็นพิเศษเพื่อให้ใช้พลังงานต่ำและประสิทธิภาพการแปลงที่สูงขึ้นซึ่งปรับให้เข้ากับแผงโซลาร์เซลล์อย่างมืออาชีพ อุณหภูมิในการทำงาน: เกรดอุตสาหกรรม (-40°ส่วน C ถึง +85 จะอยู่ที่ +85°ค. ศ.) ข้อบังคับโหลด: +1% อัตราการปรับแรงดันไฟฟ้า: ± 0.5% ประสิทธิภาพการแปลงสูงสุด 93% สูงสุด: สภาพแสงที่แตกต่างกัน 95% แตกต่างกันไป วิธีการชาร์จ: โหมดการชาร์จสามขั้นตอนอัตโนมัติและชาญฉลาด พลังงานแสงอาทิตย์ที่ติดตามตัวเองการปรับกระแสไฟชาร์จอัตโนมัติ กระแสไฟไม่โหลด: 3MA แม้ว่าดวงอาทิตย์จะอ่อนในตอนเช้าก็สามารถเปิดใช้งานได้ง่ายและเปิดใช้งานโดยอัตโนมัติโดยไม่จำเป็นต้องใช้สวิตช์ด้วยตนเอง อินพุตการป้องกันการเชื่อมต่อย้อนกลับอินพุต: ใช่ หลอด MOS แบบเลื่อนออกต่ำพิเศษเพื่อป้องกันการเชื่อมต่อย้อนกลับการเชื่อมต่ออินพุตย้อนกลับไม่ทำงาน การป้องกันเอ้าท์พุตย้อนกลับ: ใช่ ป้องกันบอร์ดชาร์จไฟไหลย้อนกลับของแบตเตอรี่ได้อย่างมีประสิทธิภาพในเวลากลางคืน! โหมดการเดินสายไฟ: พร้อมขั้วต่อ แรงดันไฟฟ้า mppt: ปรับได้โดยพลการ โมดูลพลังงานแสงอาทิตย์ที่แตกต่างกันมีแรงดันไฟฟ้า MPpT ที่แตกต่างกัน ตัวควบคุมพลังงานแสงอาทิตย์ของ mppt ที่ไม่สามารถปรับ mppt ได้ แรงดันไฟฟ้าจะถูกเรียกว่า mppt? รูปแบบการออกแบบพลังงานต่ำ ลดการสูญเสียพลังงาน! ฟังก์ชั่น MPPT สามารถป้องกันไม่ให้แรงดันไฟฟ้าของแผงโซลาร์เซลล์ถูกลากจนตายโดยแบตเตอรี่ได้อย่างมีประสิทธิภาพและชาร์จช้า ขอบเขตการใช้งาน แผงโซลาร์เซลล์ 9V 1w-100W 9V-28V เหมาะสำหรับแผงโซลาร์เซลล์ 9V 12V 18V 24V เพื่อชาร์จแบตเตอรี่นิกเกิลแคดเมียมนิกเกิลเมเทิลไฮดรายแบตเตอรี่ลิเธียม (แบตเตอรี่) เครื่องกำเนิดลมไฟถนนพลังงานแสงอาทิตย์ ฯลฯ ขั้วอินพุตและเอาต์พุตทั้งคู่ใช้แหล่งจ่ายไฟสวิทช์ระดับไฮเอนด์เฉพาะตัวตัวเก็บประจุไฟฟ้าความถี่สูงความต้านทานต่ำ (LOW ESR) เพื่อให้แน่ใจว่าการกระเพื่อมเอาท์พุท สามารถกรองเสี้ยนในแหล่งจ่ายไฟแบบสวิทช์ได้อย่างมีประสิทธิภาพ วิธีการแก้จุดบกพร่อง: ขั้นตอนที่ 1: เชื่อมต่อแบตเตอรี่พลังงานแสงอาทิตย์ไม่ใช่ขวดที่จะชาร์จหากเอาต์พุตมีแรงดันไฟฟ้าให้ไปที่ขั้นตอนที่ 2 lf ไม่มีเอาต์พุตค่อยๆลด PpT ทวนเข็มนาฬิกาจนกว่าจะมีแรงดันขาออก ขั้นตอนที่ 2: จดแรงดันขาออกตามเข็มนาฬิกาจนกระทั่งไฟสีแดงและสีน้ำเงินกะพริบจากนั้นปรับแรงดันไฟฟ้าขาออกอย่างคร่าวๆ เป็นแรงดันไฟฟ้าที่ถูกตัดออกเต็มขั้นตอนที่ 2: จดลงไปตามเข็มนาฬิกาแรงดันขาออกจนกระทั่งไฟสีแดงและสีน้ำเงินกะพริบจากนั้นปรับแรงดันไฟฟ้าขาออกให้เป็น แรงดันไฟฟ้าที่ถูกตัดออก ขั้นตอนที่ 3: เชื่อมต่อแบตเตอรี่ที่ตายแล้วและตรวจสอบกระแสชาร์จด้วยแอมป์มิเตอร์บนขั้วเอาต์พุตและปรับโพเทนชิออมิเตอร์ MPPT อย่างละเอียดจนกว่ากระแสไฟชาร์จจะสูงสุด
