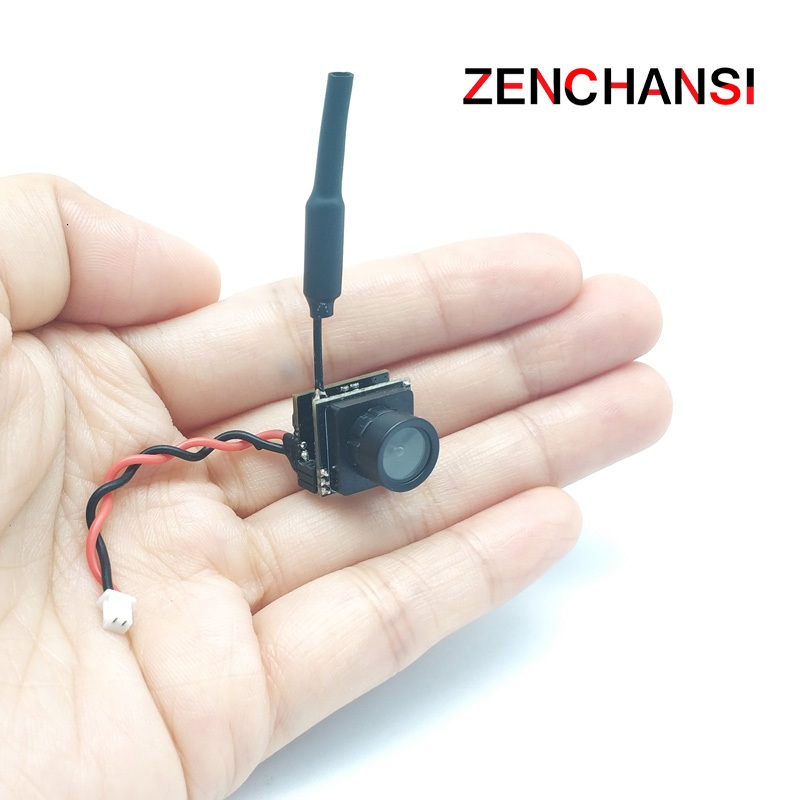

กล้องส่งสัญญาณ MINI 5.8G FPV 48CH 25mW VTX-CAM พร้อมกล้อง 600TVL 120 องศา สําหรับโดรนบังคับ

ข้อมูลจำเพาะของข้อมูลจำเพาะ กล้อง AIO FPV VTX รุ่น: 701U AIO FPV VTX ความถี่: 5.8G 48CH กำลังส่ง: 25mW 2.5v-5.5v) DC5V (2.5V-5.5V) กระแสไฟ (5v): 220mA (25mW) ความละเอียดกล้อง: 600TVL ระบบวิดีโอ:pal มุมมองภาพ: 120 องศา มุมมอง ขนาดเล็กและเบา น้ำหนักเบา รองรับฟังก์ชั่นพลิกภาพ ไฟ LED 2 ดวง 1 ปุ่ม ขนาดมาตรฐาน: 13.5 * 15.9 * 17.2 มม น้ำหนัก: 3.6g ในรายการรวมด้วย: กล้อง AIO FPV ขนาด 1 X 701U AIO FPV คู่มือผู้ใช้ 1.ไฟ LED แบบ LED ข้อบ่งชี้ ไฟ LED สีแดงแสดงสถานะการทำงาน โหมดหรือรายการเมื่อตั้งค่า VTX (การกะพริบ 1 ครั้งหมายถึงการเลือกไฟล์ ช่องกระพริบ 2 ครั้งหมายถึงการเลือกวงดนตรีกระพริบ 3 ครั้งหมายถึง การเลือกภาพพลิก) ไฟ LED สีน้ำเงินแสดงถึงคุณค่าของรายการ เมื่อตั้งค่า VTX (เช่นเมื่อเลือกช่องกระพริบ 3 ครั้ง หมายถึงช่อง 3. เมื่อเลือกแถบ 3 เวลากะพริบหมายถึงวง C สำหรับรายการภาพพลิกกระพริบ 2 ครั้ง ภาพย้อนกลับในแนวตั้งหมายถึงภาพย้อนกลับแนวตั้ง ) 2.การทำงานของเครื่อง ตัวบ่งชี้โหมดโหมดบ่งชี้ หลังจากเปิดเครื่องแล้ว สว่างขึ้นไฟ LED สีแดงและสีน้ำเงินจะส่งสัญญาณ VTX สามรายการต่อไปนี้ใน การเปิด: ช่อง, วงดนตรี, ภาพ, การเลี้ยว: ช่อง, วงดนตรี, ภาพ พลิก (เวลากระพริบของสีแดง ไฟ LED สีน้ำเงินและสีน้ำเงินแสดงรายการและค่าตามลำดับ) หลังจากนั้นไฟล์ ไฟ LED แสดงโหมดการทำงานแสดงว่าโหมดการทำงาน ปกติ: สีแดง Led สีน้ำเงินและสีน้ำเงินติดสว่าง 3.การตั้งค่าการตั้งค่า กดปุ่มค้างไว้จนกระทั่งไฟ LED สีแดงกะพริบ 1 เวลาที่ใช้หมายถึงรายการ การเลือกช่องจากนั้นกดปุ่มสามารถเลือกช่องได้ (เวลากระพริบ LED สีน้ำเงินสอดคล้องกับช่อง 1-8) กดปุ่มค้างไว้อีกครั้งไฟ LED สีแดงจะสว่างขึ้น แฟลช 2 ครั้งซึ่งหมายถึงแฟลช 2 ครั้งซึ่งหมายถึง รายการเลือกวงดนตรีจากนั้นกดปุ่มสามารถเลือกวงดนตรีได้ (เวลากระพริบ LED สีน้ำเงินสอดคล้องกับวง AF) กดปุ่มค้างไว้อีกครั้งไฟ LED สีแดงจะสว่างขึ้น แฟลช 3 ครั้งซึ่งหมายถึงแฟลช 3 ครั้งซึ่งหมายถึง รายการพลิกภาพเลือกแล้วกดปุ่มสามารถเลือกแนวตั้ง . ภาพย้อนกลับ. ในที่สุด nFinally, nFinally, nFinally, กดปุ่มค้างไว้บันทึกและออกจากการตั้งค่า VTX (ขั้นตอนนี้คือ จำเป็นสำหรับการตั้งค่า)
