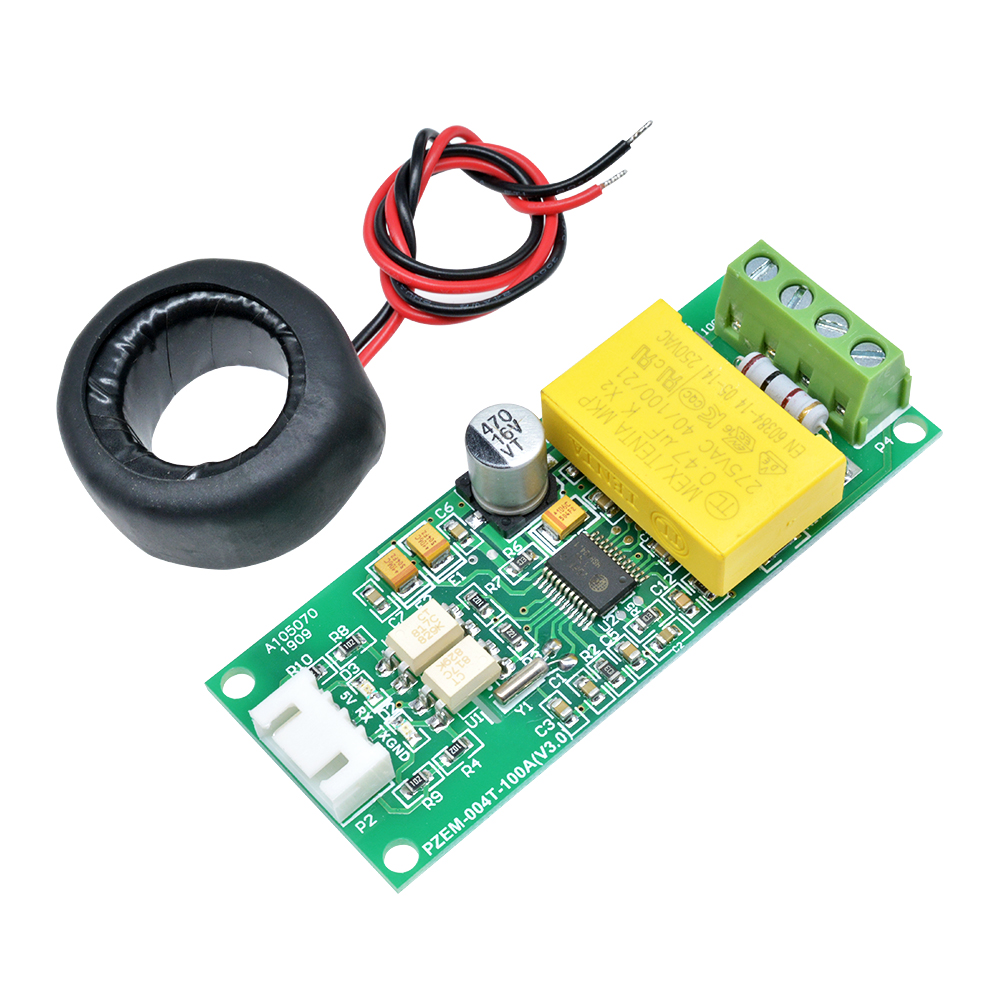

DIYMORE CT 100A โมดูลแผงวงจร ทดสอบกระแสไฟฟ้า แรงดันไฟฟฟ้า PZEM-004T สำหรับ for arduino TTL COM2\COM3\COM4 0-100A 80-260V

รุ่น: PZEM-004T ก. ฟังก์ชัน 1. ฟังก์ชันการวัดค่าพารามิเตอร์ทางไฟฟ้า (แรงดัน กระแส ไฟที่ใช้งาน) 2. ฟังก์ชั่นเคลียร์ปุ่มเปิดปิด 3. ฟังก์ชั่นการจัดเก็บข้อมูลแบบปิดเครื่อง (ปิดเครื่องสะสมก่อนบันทึก) 4. ฟังก์ชั่นการแสดงผล PC (แสดงแรงดันไฟ, กระแสไฟ, พลังงานที่ใช้งาน) 5. ฟังก์ชันการสื่อสารแบบอนุกรม (มาพร้อมกับอินเทอร์เฟซแบบอนุกรม TTL ผ่านเทอร์มินัลต่าง ๆ สื่อสารกับแผ่นอะแดปเตอร์ อ่านค่า และตั้งค่าพารามิเตอร์) B. จอแสดงผลด้านหน้าและปุ่ม หนึ่ง. UI หน้าต่างแสดงผลของ PC ประกอบด้วยสี่ช่อง ใช้สำหรับแสดงแรงดันไฟฟ้า กระแสไฟ กำลังไฟฟ้า พารามิเตอร์กำลัง ดังแสดงในรูปที่ สอง. รูปแบบการแสดงผล 1. กำลังไฟ: ช่วงการวัด 0 - 22kW 0 - 10kW ภายในรูปแบบการแสดงผล 0.000 ถึง 9.999; ภายใน 10 - 22kW รูปแบบการแสดงผล 10.00 - 22.00 2. กำลังไฟ: ช่วงการวัด 0 - 9999kWh 0 - 10kWh ภายในรูปแบบการแสดงผล 0.000 ถึง 9.999; 10 - 100kWh ภายในรูปแบบการแสดงผล 10.00 ถึง 99.99; 100 - 1000kWh ภายในรูปแบบการแสดงผล 100.0 ถึง 999.9; 1,000 - 9999kWh และสูงกว่ารูปแบบการแสดงผลตั้งแต่ 1,000 ถึง 9999 3. แรงดันไฟฟ้า: ช่วงทดสอบ 80 - 260VAC รูปแบบการแสดงผล 110.0 - 220.0 4. ปัจจุบัน: ช่วงการวัด 0 - 100A รูปแบบการแสดงผล 00.00 ถึง 99.99 สาม. ปุ่ม ปุ่มในตัวบนแผงที่ใช้ทำฟังก์ชั่นเคลียร์ไฟฟ้าดังแสดงในรูปที่ 2 วิธีการเคลียร์ไฟฟ้า: กดปุ่ม ZERO ห้าวินาทีแล้วปล่อยปุ่ม! กดอีกครั้งเพื่อล้างคีย์ ข้อมูลจะถูกล้าง และออกจากการชาร์จ เคลียร์จนเสร็จสมบูรณ์ ค. การสื่อสารแบบอนุกรม โมดูลนี้มาพร้อมกับอินเทอร์เฟซการสื่อสารข้อมูลแบบอนุกรม TTL ผ่านพอร์ตอนุกรมที่สามารถอ่าน และตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง แต่ถ้าคุณต้องการอุปกรณ์ที่มี USB หรือ RS232 (เช่น คอมพิวเตอร์) ในการสื่อสาร คุณจะต้องติดตั้งบอร์ดฮาร์ดแวร์อะแดปเตอร์ TTL ที่แตกต่างกัน (การสื่อสาร USB ต้องใช้แผ่นอะแดปเตอร์ TTL เป็น USB; การสื่อสาร RS232 ต้องใช้อะแดปเตอร์ TTL เป็น RS232 แผ่น) แผ่นอะแดปเตอร์ของการเชื่อมต่อเฉพาะ สามารถพบได้ในรูปที่ FIG ง. คำอธิบายของการสื่อสาร 1. เชื่อมต่อฮาร์ดแวร์ตามแผนผังสายไฟ 2. เชื่อมต่อสายหลังจากดีก่อนเลือกพอร์ตการสื่อสารของโมดูลซอฟต์แวร์ พีซีรองรับการสื่อสารพอร์ต COM2 \ COM3 \ COM4 ผ่านการจัดการ อุปกรณ์ เพื่อดูถ้าไม่เกินสองสามพอร์ตคุณต้องแก้ไขพอร์ตมากกว่า จ. ข้อควรพิจารณา 1. โมดูลนี้เหมาะสำหรับใช้ในร่มไม่ใช่กลางแจ้ง 2. การโหลดที่ใช้ได้ ไม่ควรเกินกำลังที่กำหนด 3. การเดินสายไม่ผิด F. ข้อมูลจำเพาะ 1. แรงดันใช้งาน: 80 - 260VAC 2. ทดสอบแรงดันไฟฟ้า: 80 - 260VAC 2. กำลังไฟ: 100A / 22000W 3. ความถี่ในการทำงาน: 45-65Hz 4. ความแม่นยำในการวัด: 1.0 สินค้ารวม: 1x เครื่องวัดอเนกประสงค์ แบบดิจิตอล 1x คอยล์ #DIYMORE #AC #Digital #Multifunction #Meter #Watt #Power #Volt #Amp #Current #Test #Module #PZEM-004T #For #FOR arduino #TTL #COM2\COM3\COM4 #0-100A #80-260V
