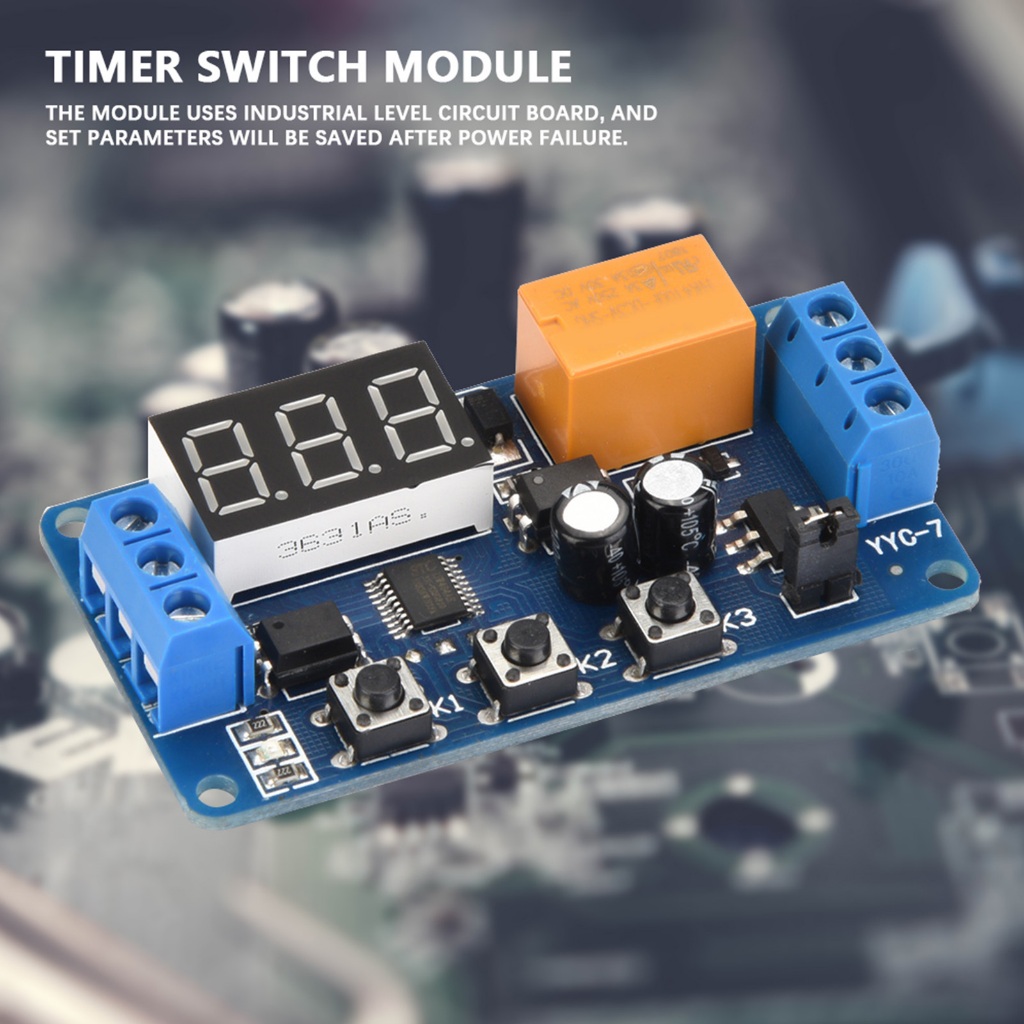

MMADAR ปรับวงจรตั้งเวลารีเลย์หน่วงเวลาโมดูลสวิทช์ 3V 3.7V 4.5V 5V 6V 7.4V

คุณสมบัติ: รีเลย์หน่วงเวลานี้สามารถขับเคลื่อนด้วยแรงดันไฟฟ้าต่ำขั้นต่ำถึง 3V แบตเตอรี่ลิเธียม 3.7V ที่ใช้กันทั่วไป, ธนาคารพลังงาน 5V, แหล่งจ่ายไฟแบบสวิตชิ่งสามารถใช้เพื่อจ่ายไฟให้กับบอร์ดนี้ได้ ใช้กันอย่างแพร่หลายในการควบคุมมอเตอร์, หลอดไฟ, สายพาน LED, มอเตอร์ DC, ปั๊มขนาดเล็ก ฯลฯ การแยกการเชื่อมต่อด้วยแสงเอาต์พุตช่วยเพิ่มความสามารถในการป้องกันการรบกวน โมดูลใช้แผงวงจรระดับอุตสาหกรรม และพารามิเตอร์การตั้งค่าจะถูกบันทึกหลังจากไฟฟ้าดับ ข้อมูลจำเพาะ: ปัจจุบันทำงาน: DC 3V ~ 7V ช่วงแรงดันไฟฟ้าพร้อมจัมเปอร์: 3 V~5.5V ช่วงแรงดันไฟฟ้าไม่มีจัมเปอร์: 3.8V~7V แหล่งสัญญาณ: DC 3V ~ 12V (โดยทั่วไปใช้แหล่งจ่ายไฟทริกเกอร์เชิงบวก, ปุ่ม, เซ็นเซอร์ PNP, สัญญาณ PLC ฯลฯ ) ความจุเอาต์พุต: สามารถควบคุมอุปกรณ์ภายใน DC 30V3A หรือ AC 220V3A กระแสไฟดับ: 15mA กระแสไฟทำงาน: 30mA อายุการใช้งาน: > 100,000 ครั้ง อุณหภูมิในการทำงาน: -40 ℃ ~ 85 ℃ ขนาด: 64.2*34.8*15 มม./2.5*1.4 * 0.6in น้ำหนัก: 22 ก. / 0.8 ออนซ์ (ประมาณ) รายการแพ็คเกจ: 1 * โมดูล การทำงาน: ช่วงเวลาล่าช้า: ขั้นต่ำ 0.1 วินาที, สูงสุด 999 นาที, ปรับได้ P-1: รีเลย์ทริกเกอร์สัญญาณมีพลังงาน และเมื่อหมดเวลา รีเลย์จะไม่ทำงาน ในช่วงระยะเวลาล่าช้า: A: ทริกเกอร์อีกครั้งไม่ถูกต้อง B:ทริกเกอร์อีกครั้งสามารถเริ่มกำหนดเวลาใหม่ได้ C:ทริกเกอร์อีกครั้งจะทำให้รีเลย์รีเซ็ตและสิ้นสุดกำหนดเวลา P-2: ทริกเกอร์สัญญาณเริ่มจับเวลาสำหรับ T1 เมื่อหมดเวลา รีเลย์จะถูกจ่ายไฟให้กับ T2 จากนั้นจะยกเลิกพลังงาน (รีเซ็ต) P-3: วงจร: เพิ่มพลังงานสำหรับ T1, ยกเลิกพลังงานสำหรับ T2, วงจรไม่มีที่สิ้นสุด เวลาของ T1 และ T2 สามารถปรับได้ทั้งคู่ A: หลังจากเปิดเครื่อง รีเลย์จะถูกจ่ายไฟก่อน จากนั้นจึงตัดพลังงานสำหรับรอบที่ไม่มีที่สิ้นสุด B: หลังจากเปิดเครื่อง รีเลย์จะถูกตัดพลังงานก่อน จากนั้นจึงเปิดไฟสำหรับรอบที่ไม่มีที่สิ้นสุด P-4: เมื่อมีสัญญาณ รีเลย์จะถูกจ่ายไฟ; เมื่อสัญญาณหายไป จะเริ่มจับเวลา และรีเลย์จะหยุดทำงานเมื่อหมดเวลา ในช่วงหน่วงเวลาหากสัญญาณปรากฏขึ้นอีกครั้งจะยกเลิกการหน่วงเวลา และเมื่อสัญญาณหายไปก็เริ่มจับเวลาอีกครั้ง การเลือกโหมด: หลังจากเปิดเครื่องแล้ว ให้กดปุ่ม K1
