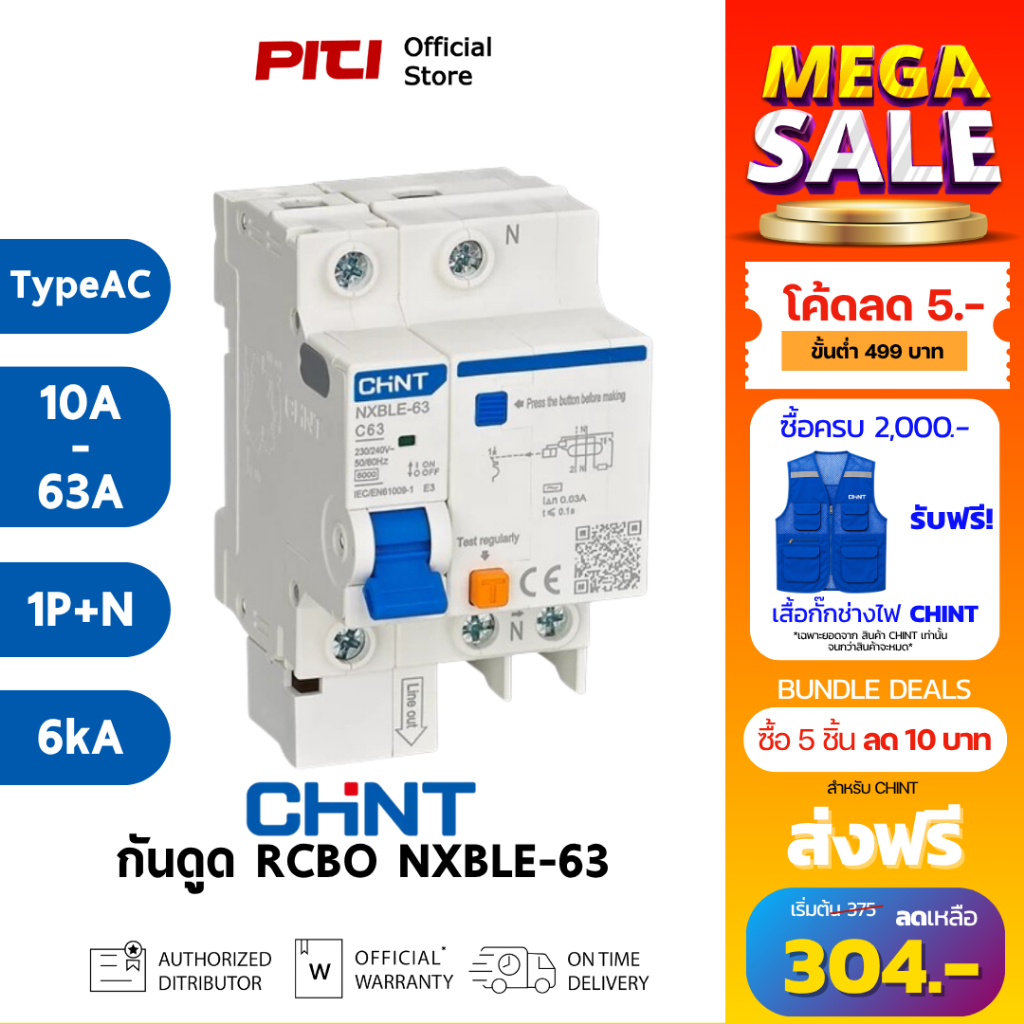

CHINT เบรคเกอร์กันดูด RCBO NXBLE-63 1P+N (10A-63A) 30mA Type AC 6kA ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร

CHINT เบรคเกอร์กันดูด RCBO NXBLE-63 1P+N (10A-63A) 30mA Type AC 6kA ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร CHINT RCBO NXBLE-63 เป็นอุปกรณ์ที่รวมการทำงาน กันดูด + กันไฟเกิน + กันลัดวงจร ในตัวเดียว ความสามารถตัดทั้งสายไฟและนิวทรัล 1P+N เลือกกระแสได้ตั้งแต่ 10A–63A ค่าป้องกันไฟรั่ว 30mA (Type AC) ตัดทันทีเหมาะกับความปลอดภัยของคน ความสามารถตัดลัดวงจร 6kA เพียงพอสำหรับบ้านและอาคาร มีปุ่ม TEST ตรวจสอบระบบได้ง่าย เหมาะกับ ปลั๊ก, ห้องน้ำ, เครื่องใช้ไฟฟ้า, บ้านและออฟฟิศ การทำงาน (Operating / Protection Principles) การป้องกัน ไฟรั่ว (RCD Function) เมื่อมีกระแสรั่วไหลจากสายไฟไปยังดิน (เช่น ผ่านร่างกายของคน) ระบบจะตรวจจับความต่างระหว่างกระแสไฟเข้าและออก ถ้าเกิน 30mA จะตัดวงจรทันทีภายใน ~0.03 วินาที เพื่อป้องกันการ ไฟดูด / ไฟช็อต การป้องกัน กระแสเกิน-ลัดวงจร (MCB Function) RCBO ตัวนี้ทำงานเหมือน MCB ทั่วไป คือ ป้องกันกระแสที่สูงเกินกำหนด (Overload) ป้องกันกระแสลัดวงจร ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ปิดเมนเบรกเกอร์หลักก่อนทำงานทุกครั้ง ตรวจสอบพิกัดไฟฟ้าให้ตรงกับระบบ แรงดัน: AC 230V เลือกกระแสให้เหมาะกับโหลด ติดตั้งบนราง DIN-rail35 มม. ต้องต่อสายให้ถูกขั้วเท่านั้น เพื่อให้ระบบกันดูดทำงานได้สมบูรณ์ ด้านเข้า (INPUT – ด้านบน) ▶ L (Line / Phase) : สายไฟจากแหล่งจ่าย ▶ N (Neutral) : สายนิวทรัลจากแหล่งจ่าย ด้านออก (OUTPUT – ด้านล่าง) ▶ L (Line) : ออกไปหาโหลด ▶ N (Neutral) : ออกไปหาโหลด ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ การใช้งานในระบบไฟฟ้า (Electrical Application) การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร การทดสอบระบบกันดูด (TEST Button) บนตัว RCBO จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCBO ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TEST ▶ เบรกเกอร์ต้อง ตัดลงทันที ถ้าตัด = ระบบกันดูดทำงานปกติ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที กรณี RCBO ตัดเอง (Trip) RCBO จะตัดเมื่อเกิดเหตุการณ์ใดเหตุการณ์หนึ่ง ไฟรั่วเกิน 30mA โหลดเกินพิกัด ไฟลัดวงจร ขั้นตอนแก้ไข ▶ ปิด RCBO ▶ ตรวจสอบอุปกรณ์ไฟฟ้าและสายไฟ ▶ แก้ไขสาเหตุให้เรียบร้อย ▶ เปิด RCBO กลับมาใช้งาน ข้อดีและจุดเด่นอุปกรณ์ รวมฟังก์ชัน ป้องกันไฟรั่ว/ไฟดูด+ป้องกันกระแสเกินและลัดวงจร ครบในตัวเดียว ปลอดภัยสูง สำหรับผู้ใช้งาน ตัดเมื่อมีกระแสรั่วเกิน 30mA ป้องกันวงจรไฟฟ้าได้ครบทุกเหตุการณ์ Earth Leakage / Overload / Short–Circuit ช่วยแยกวงจรได้อย่างอิสระ ถ้าวงจรใดเกิดการลัดวงจรหรือไฟรั่ว ระบบจะตัดเฉพาะจุดนั้น ใช้งานง่ายและบำรุงรักษาไม่ยุ่งยาก มีปุ่ม TEST สำหรับเช็คระบบ ขนาดกะทัดรัดและติดตั้งบนราง DIN ได้ง่าย ข้อควรระวัง / ข้อจำกัด ต้องต่อสาย L และ N ให้ครบและถูกขั้ว ห้ามใช้ Neutral ร่วมกับวงจรอื่น ตรวจจับได้เฉพาะ กระแสรั่วชนิด AC ต้องเลือกพิกัดกระแสให้เหมาะกับโหลด ควรทดสอบปุ่ม TEST เป็นประจำ ขนาด (Dimensions) ความกว้าง (Width): 54 มม. ความสูง (Height): 95 มม. ความลึก/ความยาว (Depth/Length): 78 มม. น้ำหนัก (Weight) : 0.25 กก. ข้อมูลทางเทคนิค (Technical Specifications) รุ่น : CHINT RCBO NXBLE-63 จำนวนโพล (Poles) : 1P+N (ตัดทั้งสายไฟและนิวทรัล) ความสามารถตัดลัดวงจร (Icn) : 6kA @ 230V AC รองรับ fault current สูงพอสำหรับวงจรย่อยทั่วไป ช่วงกระแสพิกัด (In) : 10A-63A (ขึ้นกับโหลดที่ใช้) ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป แรงดันพิกัด (Rated Voltage) : 230 V AC วิธีติดตั้ง : ราง DIN Rail 35 มม การต่อระบบทั่วไป (Wiring Integration) แหล่งจ่าย [ Main Switch / MCCB ] L N ▼ ▼ RCBO NXBLE-63 1P+N ▲ ▲ L ออก N ออก [ LOAD ] Earth ► Earth Busbar จุดต่อสายของ RCBO (สำคัญมาก) ด้านเข้า (INPUT – ด้านบน) ▶ L (Line/Phase) : สายเฟสจากเมนสวิตช์หรือ MCB เมน ▶ N (Neutral) : สายนิวทรัลจากแหล่งจ่าย (ต้องผ่าน RCBO) ด้านออก (OUTPUT – ด้านล่าง) ▶ L (Line) : ไปยังโหลด (ปลั๊ก/เครื่องใช้ไฟฟ้า) ▶ N (Neutral) : ไปยังโหลด เฉพาะวงจรนี้เท่านั้น อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) Consumer Unit ตู้คอนซูมเมอร์ยูนิต ราง DIN 35 mm สำหรับติดตั้ง RCBO ให้แน่นและมั่นคง Terminal Block / Busbar Bar (ชุดรางเชื่อมไฟ) เพื่อจัดระเบียบการเดินสายไฟในตู้ SPD ป้องกันแรงดันเกินจากฟ้าผ่า หรืออุปกรณ์ไฟฟ้าภายในอาคาร MCB / MCCB (สำหรับวงจรแยกอื่น ๆ) เมื่อออกแบบตู้ไฟ ไม่ได้ใช้ RCBO ทุกขั้ว RCD Tester สำหรับทดสอบความปลอดภัยของระบบ สรุป CHINT NXBLE-63 1P+N 30mA Type AC 6kA เบรกเกอร์รวมกันดูด กันไฟเกิน และกันลัดวงจรในตัวเดียว ปลอดภัย ใช้งานง่าย เหมาะกับบ้านและอาคารทั่วไป อุปกรณ์ตัวนี้ทำอะไรได้บ้าง? RCBO คือเบรกเกอร์ที่ รวม 3 การป้องกันไว้ในตัวเดียว กันไฟดูด / ไฟรั่ว (RCD) กันกระแสเกิน (Overload) กันลัดวงจร (Short Circuit)
