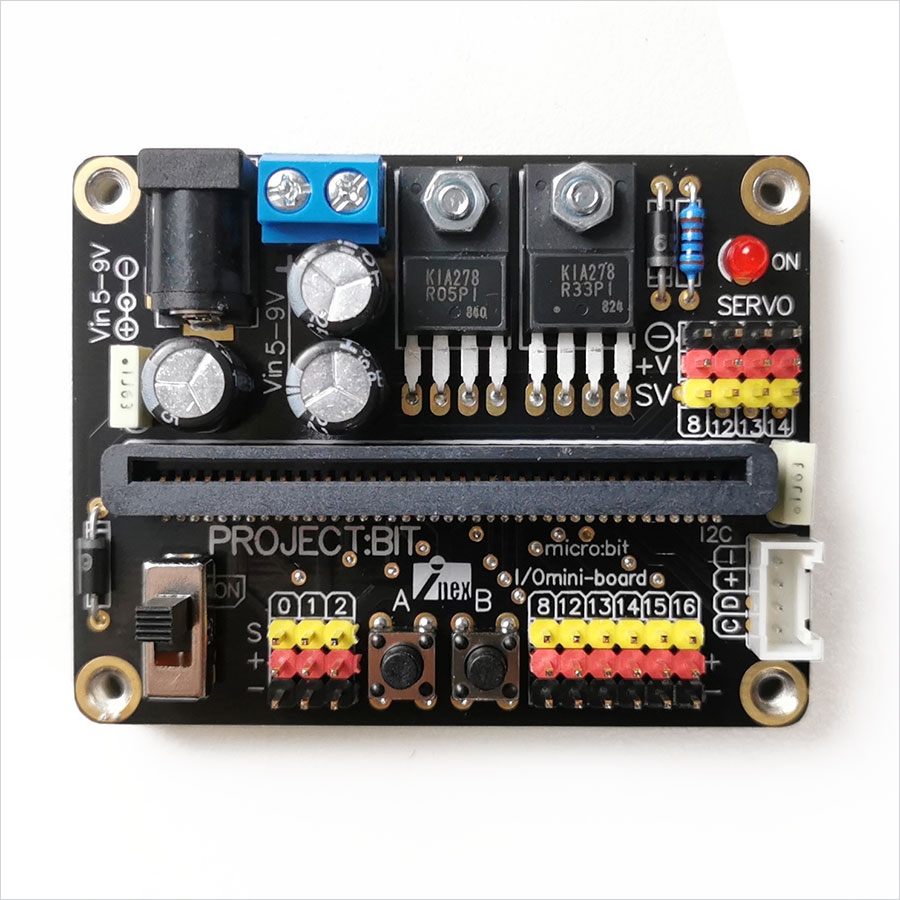

#INEX PROJECT:BIT บอร์ดเชื่อมต่ออุปกรณ์ภายนอกสำหรับ micro:bit

แผงวงจร PROJECT:BIT ออกแบบมาเพื่ออำนวยความสะดวกในการเชื่อมต่ออุปกรณ์ภายนอกให้กับ micro:bit โดยบนบอร์ดมีคอนเน็กเตอร์รองรับการติดตั้ง micro:bit และจุดเชื่อมต่อกับอุปกรณ์ภายนอกที่จำเป็น รวมถึงจุดต่อเซอร์โวมอเตอร์ ในชุดไม่รวมแผงวงจร micro:bit คุณสมบัติทางเทคนิค -มีซ็อกเก็ตสำหรับติดตั้ง micro:bit -มีสวิตช์กดติดปล่อยดับที่ต่อมาจากสวิตช์ A และ B ของ micro:bit เพื่ออำนวยความสะดวกในการใช้งานมากขึ้น -มีจุดต่อขาพอร์ตของ micro:bit เพื่อเชื่อมต่ออุปกรณ์ภายนอกได้เพิ่มเติมในแบบ IDC 3 ขา ตัวผู้ จำนวน 9 ขา ประกอบด้วย ขาพอร์ต P0,P1,P2,P8,P12,P13,P14,P15 และ P16 -มีจุดต่อขาพอร์ตของ micro:bit เพื่อเชื่อมต่ออุปกรณ์ภายนอกเพิ่มเติมผ่าน I2C แบบ IDC 4 ขา ตัวผู้-ตัวเมีย -มีจุดต่อขาพอร์ตของ micro:bit เพื่อขับเซอร์โวมอเตอร์ 4 ช่อง ประกอบด้วย ขาพอร์ต P8,P12,P13 และ P14 -มีวงจรจ่ายไฟ +5V สำหรับเซอร์โวมอเตอร์ และวงจรภาคจ่ายไฟ +3V สำหรับเลี้ยงวงจรทั้งหมดรวมถึง micro:bit ด้วย -ติดตั้งเสารองโลหะที่มีเกลียวสำหรับขันสกรู M3 ใช้รองแผงวงจรและติดตั้งกับโครงสร้างหรือแผ่นฐานต่างๆ ได้ง่าย ขนาด 67 x 50 มิลลิเมตร #Applicationboard #EducationBoard #micro:bit #แผงวงจรเชื่อมต่อ #แผงวงจรส่วนขยาย
