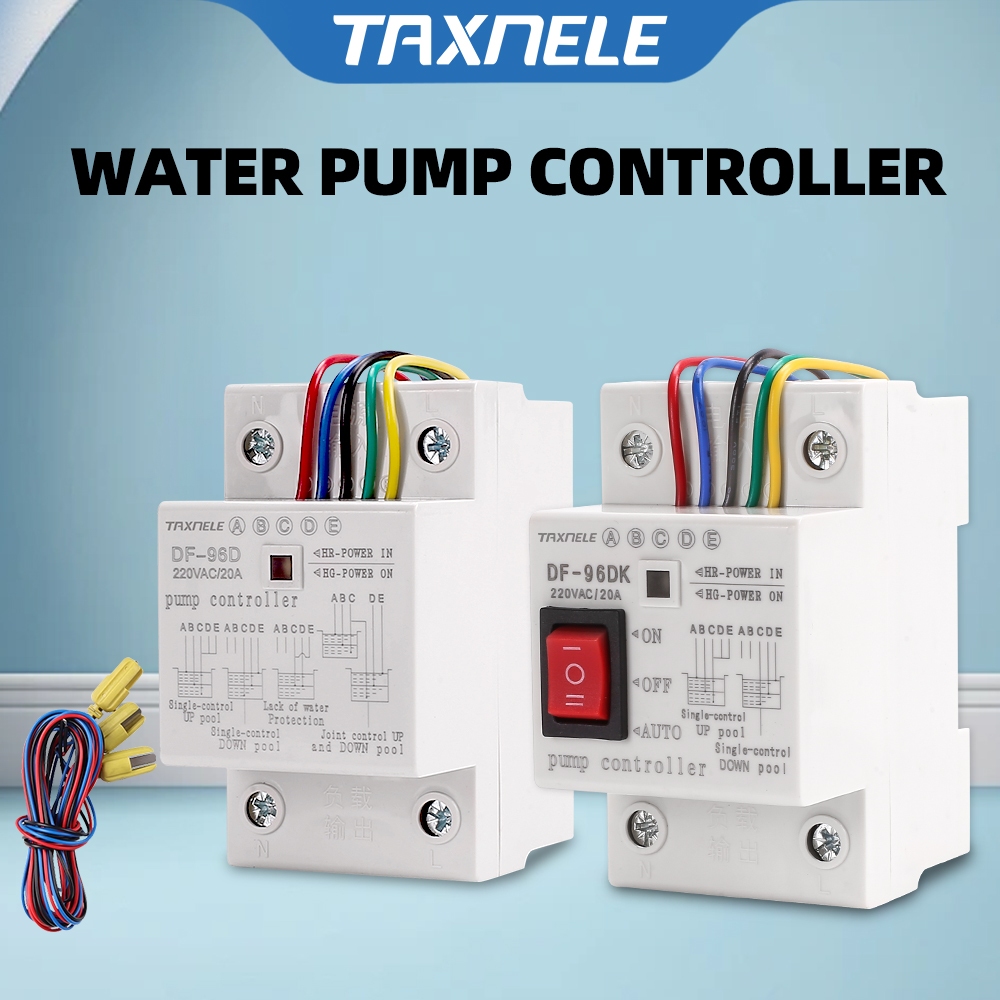

Df-96ed ตัวควบคุมระดับน้ําอัตโนมัติ 10A 220V ตัวควบคุมปั๊มถังน้ําพร้อมสายไฟ 2 ม.

ข้อกำหนดของข้อกำหนด ประเภท: เวอร์ชันอัปเดท DF-96D เวอร์ชันอัปเดท แรงดันไฟฟ้าที่ใช้งานได้: ไฟฟ้ากระแสสลับ 220V / 50HZ กระแสสูงสุด: 10a 10A (ใช้ความล่าช้า 30A) การติดตั้ง: ที่ยึดราง Din Rail Mount การใช้พลังงาน ≤2W สัญญาณส่ง: 500 ม คุณภาพสูง. ขนาด: 126 * 88 * 51 มม คำแนะนำในการติดตั้งสระว่ายน้ำ UP ควบคุมเดียว (ที่เก็บน้ำ) แสดงในรูปที่ 1 1 จุดควบคุมระดับน้ำด้านบน: A (สีแดง) - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุดหนึ่งเมื่อระดับน้ำถึงจุดหนึ่ง หัววัดสัมผัสน้ำและคอนโทรลเลอร์แบบสัมผัสของหัววัดสามารถหยุดปั๊มโดยอัตโนมัติ จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำลงจากจุด B หัววัดออกจากน้ำถึงและคอนโทรลเลอร์สามารถสตาร์ทปั๊มได้โดยอัตโนมัติ C (สีดำ) - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป เชื่อมต่อกับ C (สีดำ) (สีเขียว) และ E (สีเหลือง) คำแนะนำในการติดตั้งสระว่ายน้ำ DOWN แบบควบคุมเดียว (น้ำระบายน้ำ) ที่แสดงในรูปที่ 2 2 E - จุดควบคุมระดับน้ำด้านบน เมื่อระดับน้ำถึงจุด E หัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ จุดควบคุมระดับน้ำต่ำลง เมื่อระดับของเหลวลดลงจุด D หัววัดออกจากน้ำถึงและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ ควรวาง C - ควรวางไว้ที่ด้านล่างของสระว่ายน้ำเป็นแนวทั่วไป A&b - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งการป้องกันน้ำขาดคำแนะนำในการติดตั้งการป้องกันน้ำแสดงในรูปที่ 3 3 C&d - จุดควบคุมระดับน้ำต่ำลง เมื่อระดับน้ำลงจากจุดนี้ หัววัด C หรือ D ที่เข้าถึงน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ เชื่อมต่อกับ E&C สั้น ๆ; A&b - ตัดการเชื่อมต่อ คำแนะนำในการติดตั้งสระว่ายน้ำที่แสดงในรูปที่ 4 4 จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำ UP เมื่อระดับน้ำถึงจุดหนึ่งหัววัดสัมผัสน้ำและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ ระดับน้ำที่ต่ำกว่าในสระว่ายน้ำ จะอยู่ที่ระดับน้ำที่ต่ำกว่า เมื่อระดับน้ำลงจากจุดหนึ่งหัววัดจะพ้นน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ ควรวางไว้ที่ด้านล่างของสระว่ายน้ำขึ้นและลงเป็นแนวทั่วไป D - จุดควบคุมระดับน้ำต่ำลงในสระว่ายน้ำลง เมื่อระดับน้ำลงจากจุด D หัววัดจะพ้นมือและคอนโทรลเลอร์สามารถหยุดปั๊มโดยอัตโนมัติ E - จุดควบคุมระดับน้ำด้านบนในสระว่ายน้ำลง เมื่อระดับน้ำถึงจุด E หัววัดจะถึงน้ำและคอนโทรลเลอร์สามารถเริ่มปั๊มได้โดยอัตโนมัติ จากนั้นสระว่ายน้ำเริ่มระบายน้ำ ถ้าไม่เชื่อมต่อจุด E ใช้เพื่อแก้ปัญหา: 1. เปิดเครื่อง แต่ไม่ทำงาน: เอ เอ ค่ะ ตรวจสอบตัวบ่งชี้สีแดงเปิดอยู่หรือไม่ หากไม่เป็นเช่นนั้นการเชื่อมต่อก็ดีพอสมควร 2. เมื่อระดับน้ำสูงกว่าหรือต่ำกว่าหัววัด แต่ปั๊มไม่สตาร์ทหรือหยุดโดยอัตโนมัติโปรดตรวจสอบดังต่อไปนี้ เอ เอ ค่ะ ไม่ว่าจะวางหัววัดสูงหรือต่ำเกินไปเพื่อให้ระดับน้ำสามารถเข้าถึงหรือเข้าถึงได้ บีบี การเชื่อมต่อของสายบนและล่างหรือหัววัดมีความคลาดเคลื่อนโดยข้อผิดพลาดหรือเชื่อมต่อสั้น ๆ ซีซี. ในการตรวจสอบหัววัดว่าเป็นสนิมหรือไม่หรือการเชื่อมต่อนั้นดีพอ การปริญญาเอก ตรวจสอบเส้นทั่วไปว่าวางไว้ที่ด้านล่างสุดของสระว่ายน้ำหรือไม่ แพคเกจรวม: สวิตช์ควบคุมระดับน้ำอัตโนมัติ 1 ชิ้น + เซ็นเซอร์
