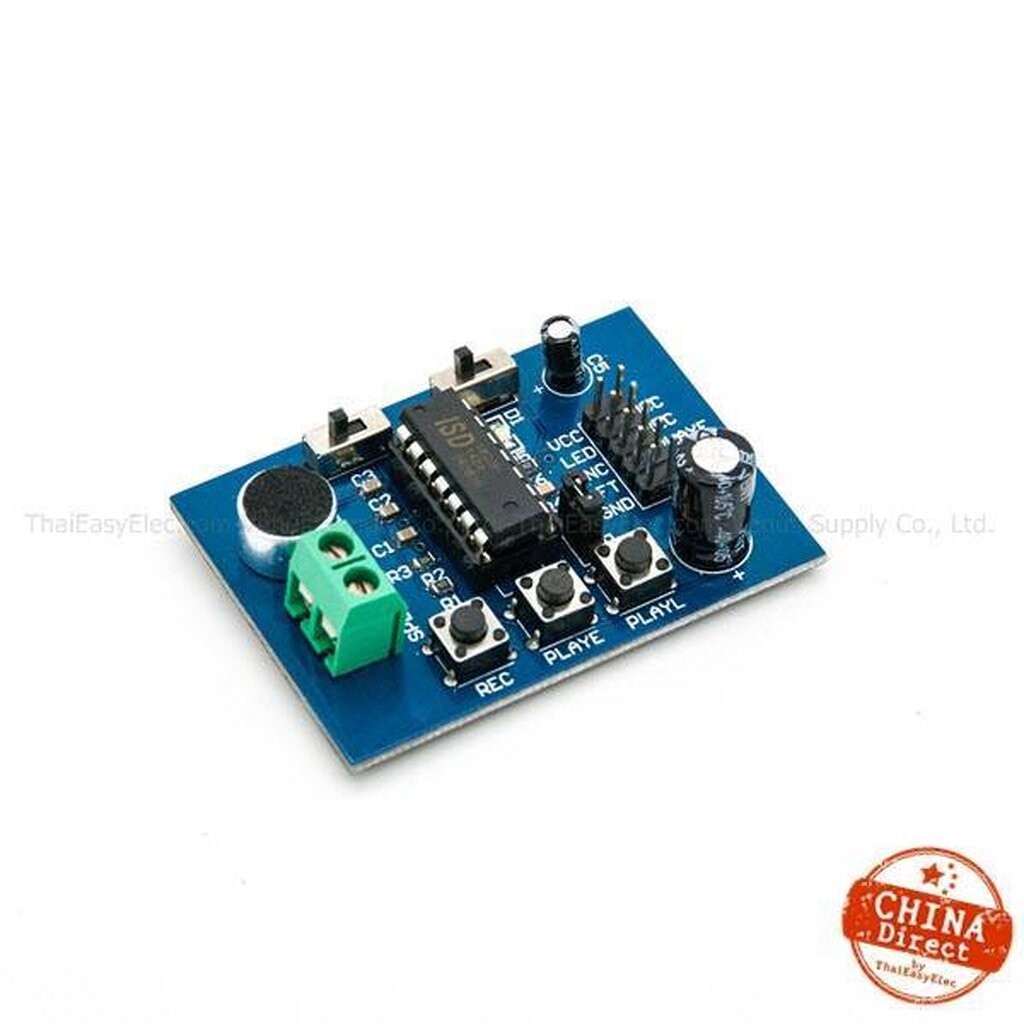

(Special Price) ISD1820 Sound (Voice) Recording Module

รหัส : EFDV369 ยี่ห้อ : China รุ่น : FZ0264 ลดราคาพิเศษ 50% ใกล้หมดแล้ว หมดแล้วหมดเลย!!!!!!!! ISD1820 คือโมดูลสำหรับการบันทึกเสียง สามารถบันทึกเสียงและเล่นเสียงได้ในตัวเดียว สามารถบันทึกได้ 8-20 วินาทีและเป็นโมดูลที่ไมโครโฟนในตัวมีโหมดสำหรับเปิดเสียงไมโครโฟนโดยไม่บันทึกได้ โมดูลนี้สามารถสั่งงานด้วยไมโครคอนโทรลเลอร์หรือจะสั่งงานผ่านปุ่มด้านบนโมดูลได้เลยผู้ใช้สามารถนำไปต่อยอดหรือพัฒนาในการนำไปประยุกต์ใช้ได้กับงานเล่นเสียงต่างๆได้ Features: - Push-button interface, playback can be edge or level activated - Automatic power-down mode - On-chip 8 speaker driver - Power Supply (VCC) 3VDC - Can be controlled both manually or by MCU - Sample rate and duration changeable by replacing a single resistor - Record up to 20 seconds of audio - Dimensions: 37 x 54 mm ตำแหน่งต่างๆ บนโมดูล: 1. PLAYE Playback, Edge-activated: When a HIGH-going transition is detected on continues until an End-of-Message (EOM) marker is encountered or the end of the memory space is reached. 2. REC The REC input is an active-HIGH record signal. The device records whenever REC is HIGH. This pin must remain HIGH for the duration of the recording. REC takes precedence over either playback(PLAYL or PLAYE) signal. 3. Speaker Outputs The SP+ and SP- pins provide direct drive for loudspeakers with impedances as low as 8. 4. MIC Microphone Input, the microphone input transfers its signals to the on-chip preamplifier. 5. REPLAY loop play the record. 6. FT Feed Through: This mode allows use of the speaker drivers for external signals. 7. ISD1820 IC chip 8. Lead Out IO VCC LED NC FT GND / VCC REC PLAYE PLAYL GND 9. P2 default short connection ROSC to 100k resistance, thats means record duration is 10s 10. PLAYL Playback, Level-activated, when this input pin level transits for LOW to HIGH, a playback cycle is initiated. If you want change record duration, an external resistor is necessary to select the record duration and sampling frequency, which can range from 8 20 seconds (4-12kHz sampling frequency). The Voice Record Module of our provide default connect 100k resistor through P2 by short cap. So the default record duration is 10s. Information Support: - WIKI - Example Code for Arduino - Schematic Specificon สินค้าประกอบด้วย - EFDV369 ISD1820 Sound (Voice) Recording Module x 1 pcs Warranty - เงื่อนไข Warranty รหัส 0
