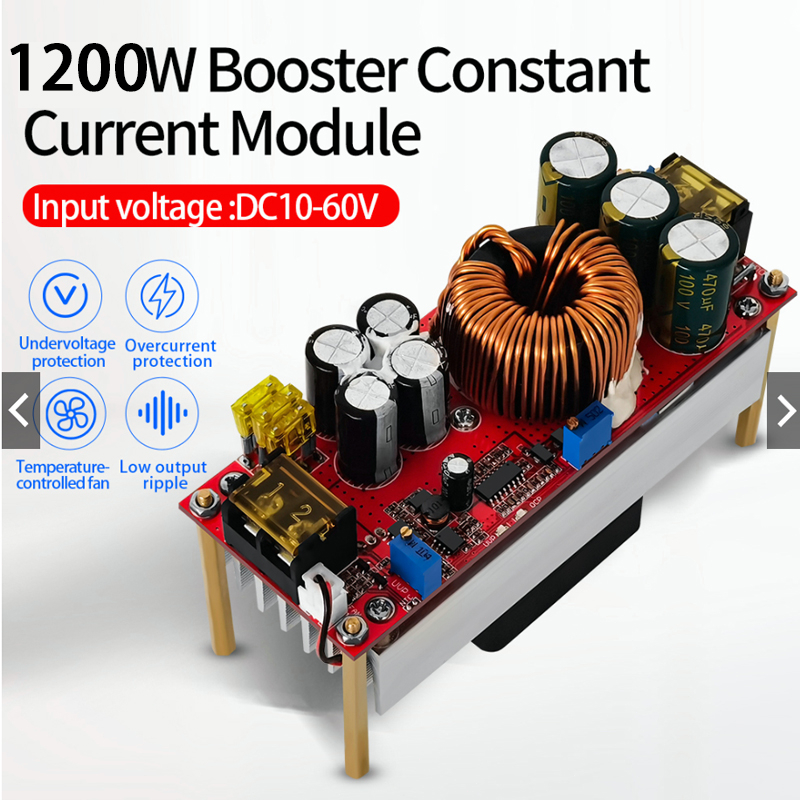

Boost 1200W 1800W 20A Boost Boost DC Boost โมดูล Boost Converter Boost 8-60V ถึง 12-83V

พารามิเตอร์หลัก: ชื่อโมดูล: 1200W Booster โมดูลปัจจุบันคงที่ คุณสมบัติของโมดูล: โมดูลบูสเตอร์แบบไม่แยก (Boost) แรงดันไฟฟ้าอินพุต: DC10-60V ป้อนกระแส: แรงดันไฟฟ้าขาเข้า 10-30V, กระแสสูงสุด 30A แรงดันไฟฟ้าขาเข้า 31-60V, กระแสสูงสุด 25A ปัจจุบันการทำงานแบบคงที่: 15mA (ที่ 12V ลิตร 20V แรงดันไฟฟ้าขาออกที่สูงขึ้นในปัจจุบันคงที่จะเพิ่มขึ้น) แรงดันไฟฟ้าขาออก: 12-90V ปรับได้อย่างต่อเนื่อง (เอาต์พุตเริ่มต้นจะถูกปรับเป็น 19V สำหรับการจัดส่งสำหรับการปรับค่าแรงดันไฟฟ้าอื่น ๆ โปรดระบุ หากผู้ซื้อมัลติมิเตอร์สามารถปรับได้ด้วยตัวเอง) เอาต์พุตคงที่ 12-90V (สำหรับลูกค้ากลุ่ม) กระแสไฟขาออก: 20A MAX มากกว่า 15A โปรดเสริมสร้างการกระจายความร้อน (เกี่ยวข้องกับความแตกต่างของอินพุตแรงดันขาออกความแตกต่างของความดันที่ใหญ่กว่ากระแสไฟขาออกขนาดเล็ก) ช่วงปัจจุบันคงที่: 0.8-20A (+/- 0.3A) อินพุต Anti-Back: มี (150A เพาเวอร์ MOS Anti-Back) การป้องกันแบตเตอรี่ต่ำ: มี (ปรับได้ 8-50V) ประเภทการกู้คืนด้วยตนเอง อุณหภูมิในการทำงาน: -40 ~ + 85 องศา (โปรดเพิ่มการกระจายความร้อนเมื่ออุณหภูมิแวดล้อมสูงเกินไป) ความถี่ในการทำงาน: 150KHz ประสิทธิภาพการแปลง: 92% -97% (ประสิทธิภาพมีความสัมพันธ์กับอินพุต, แรงดันขาออก, กระแส, ความแตกต่างของแรงดัน, ประสิทธิภาพสูงของความดันขนาดเล็ก) อินพุตการป้องกันกระแสเกิน: มี (อินพุตมากกว่า 35A, การป้องกันอัตโนมัติ, แหล่งจ่ายไฟไม่เพิ่ม) การป้องกันไฟฟ้าลัดวงจร: มี (อินพุตฟิวส์ 30A) การป้องกันไฟฟ้าลัดวงจรแบบคู่เพื่อความปลอดภัยในการใช้งาน การป้องกันย้อนกลับอินพุต: มี (หลอด MOS กำลังไฟ 150A สามารถป้องกันย้อนกลับเป็นเวลานาน) วิธีการติดตั้ง: 4 คอลัมน์ทองแดง 3 มม วิธีการเดินสายไฟ: ขั้วต่อสายไฟ (กรุณาใช้ลวดทองแดงบริสุทธิ์ในปัจจุบัน) ขนาดของโมดูล L 130 มม. W 52 มม. H 84 มม. (H รวมคอลัมน์ทองแดงและพัดลม), L 130 มม. W 52 มม. H 67 มม. (H ไม่รวมคอลัมน์ทองแดงและพัดลม) น้ำหนักโมดูลเดี่ยว: 490 กรัม กำลังขับ: = แรงดันไฟฟ้าขาเข้า * 30A เช่น: สูงสุด 360W เมื่ออินพุต 12V * 30A = 360W อินพุต 12V แรงดันไฟฟ้าขาเข้า * 30A เช่น: อินพุต 24V * 30A = 720W นั่นคือ: กำลังไฟสูงสุด 720W เมื่ออินพุต 24V คำอธิบายพลังงาน: เนื่องจากกระแสไฟเข้าสูงสุด 30A ที่ 10-30V ของแหล่งจ่ายไฟนี้กระแสไฟเข้าสูงสุด 25A ที่ 31-60V กำลังขับสัมพันธ์กับแรงดันไฟฟ้าเข้า แรงดันไฟฟ้าอินพุตที่สูงขึ้นพลังงานที่สูงขึ้น, (แรงดันไฟฟ้าขาเข้า * กระแสไฟเข้าเท่ากับกำลังของเครื่องทั้งหมด) เช่นอินพุต 12V * 30A กำลังไฟคือ 360W อินพุต 24V * 30A คือ 720W เมื่อแรงดันไฟฟ้าขาเข้า 36V อินพุตกระแสไฟสูงสุดคือ 25A กำลังไฟสูงสุดคือ 900W คุณลักษณะของผลิตภัณฑ์: 1。 ด้วยการกระจายความร้อนที่มีประเภทปีกผลการกระจายความร้อนเป็นสิ่งที่ดีมากและกำลังขับมีขนาดใหญ่ขึ้น (อินพุต 48V พร้อมพัดลมทั้งหมดสามารถไปถึงประมาณ 1800 วัตต์) 2。 พัดลมควบคุมอุณหภูมิพร้อมกับพัดลมแบริ่งไฮดรอลิกเพื่อให้ได้ความสมดุลที่ดีมากในเสียงรบกวนและการกระจายความร้อน เมื่อโหลดเบาพัดลมจะไม่หมุนและพัดลมจะเปิดและหมุนโดยอัตโนมัติหลังจากอุณหภูมิโหลดหนักถึงประมาณ 60 องศา สามารถลดเสียงรบกวนและยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ 3。 แผ่นฉนวนท่อพลังงานหลักใช้อลูมิเนียมออกไซด์เกรดสูงการนำความร้อนเป็น 10 เท่าของแผ่นฉนวนทั่วไป 4。 ใช้หลอดพลังงานขนาดใหญ่ 100V 210A TO-247 ที่มีค่าเผื่อพลังงานขนาดใหญ่และการตอบสนองแบบไดนามิกที่ดี 5。 แหวนแม่เหล็ก ferrosilicon อลูมิเนียมขนาดใหญ่คู่ใช้ 4 1.2 ลวดเคลือบทองแดงบริสุทธิ์และไว้ชีวิตความร้อนต่ำและมีประสิทธิภาพสูง 6。 ออกแบบใหม่ประสิทธิภาพการแปลงสูงถึง 98.1% (ดูรายละเอียดของเส้นโค้งการแปลงประสิทธิภาพคู่มือข้อมูลด้านล่าง) 7。 ยี่ห้อ 3296W Multiturn Potentiometer ความแม่นยำในการปรับสูงและดริฟท์ขนาดเล็ก 8。 การสุ่มตัวอย่างกระแสไฟขาออกลวดทองแดงคงที่ในปัจจุบันอุณหภูมิคงที่ลอยขนาดเล็ก 9。 ภายใต้การป้องกันแรงดันไฟฟ้าสามารถปรับเปลี่ยนได้อย่างมีประสิทธิภาพสามารถป้องกันทุกชนิดของแบตเตอรี่นอกจากนี้ยังสามารถใช้สำหรับเซลล์แสงอาทิตย์ 10。 ด้วยฟังก์ชั่นปัจจุบันคงที่สามารถใช้สำหรับการเพิ่มรถบรรทุกขวดการชาร์จแบตเตอรี่และอื่น ๆ 11。 อินพุต 3 ฟิวส์ 20A แบบขนานสามารถป้องกันความเสี่ยงที่เกิดจากการลัดวงจรโดยไม่ตั้งใจของเอาต์พุต 12。 ไฟแสดงสถานะสามดวง: ภายใต้แรงดันไฟฟ้ามากกว่ากระแสไฟแสดงสถานะการทำงานได้อย่างรวดเร็ว 13。 อินพุตและเอาต์พุตทั้งหมดใช้ความจุความถี่สูงระลอกเอาต์พุตต่ำความร้อนขนาดเล็กอายุการใช้งานยาวนาน 14。 อินพุตและเอาต์พุตเพิ่มตัวเก็บประจุเซรามิก MLCC ใหม่ระลอกเอาต์พุตจะลดลงอย่างเห็นได้ชัดประมาณ 100 มิลลิโวลต์ที่ 48V ถึง 72V 4A การจัดส่งเริ่มต้น: แรงดันไฟฟ้าขาออกประมาณ 19V, กระแสไฟประมาณ 30, ป้องกันแรงดันไฟฟ้าประมาณ 10.5V, หากต้องการปรับค่าแรงดันไฟฟ้าอื่น ๆ จากโรงงานโปรดระบุและติดต่อ เราออกแบบมาสำหรับแบตเตอรี่ตะกั่วกรดแบตเตอรี่ลิเธียมแบตเตอรี่พลังงานแสงอาทิตย์หรือแหล่งจ่ายไฟเพื่อเพิ่มพลังงานให้กับรถยนต์ไฟฟ้าการชาร์จแบตเตอรี่นั้นมีประสิทธิภาพมาก 1. ตัวอย่างเช่นรถยนต์ไฟฟ้าเดิมแบตเตอรี่ 48V สามารถเพิ่มเป็น 60V เพื่อจ่ายพลังงานให้กับรถยนต์ไฟฟ้าซึ่งสามารถปรับปรุงความเร็วและความเร่งของรถยนต์ไฟฟ้า 2 ชาร์จจักรยานไฟฟ้าของคุณ (หนึ่ง: เช่นมีแบตเตอรี่ที่ไม่ได้ใช้งาน 12V หรือ 24 ในมือสามารถชาร์จแบตเตอรี่เดิมหลังจากบูสเตอร์พาวเวอร์ซัพพลายนี้เทียบเท่ากับพาวเวอร์ซัพพลายของรถยนต์ไฟฟ้า สอง: อินพุตในเวลาเดียวกันยังสามารถเชื่อมต่อกับเซลล์แสงอาทิตย์พลังงานลมเครื่องกำเนิดไฟฟ้าและพลังงานอื่น ๆ บูสเตอร์ชาร์จแบตเตอรี่เดิมเพื่อเพิ่มความทนทานของรถยนต์ไฟฟ้า) 3 สามารถเพิ่มแรงดันไฟฟ้าของแบตเตอรี่เพื่อให้รถยนต์ไฟฟ้าทำงานได้เร็วขึ้น ผู้สร้างไม่ควรเกิน 10V 4 แผงเซลล์แสงอาทิตย์เพิ่มขึ้นและควบคุม
