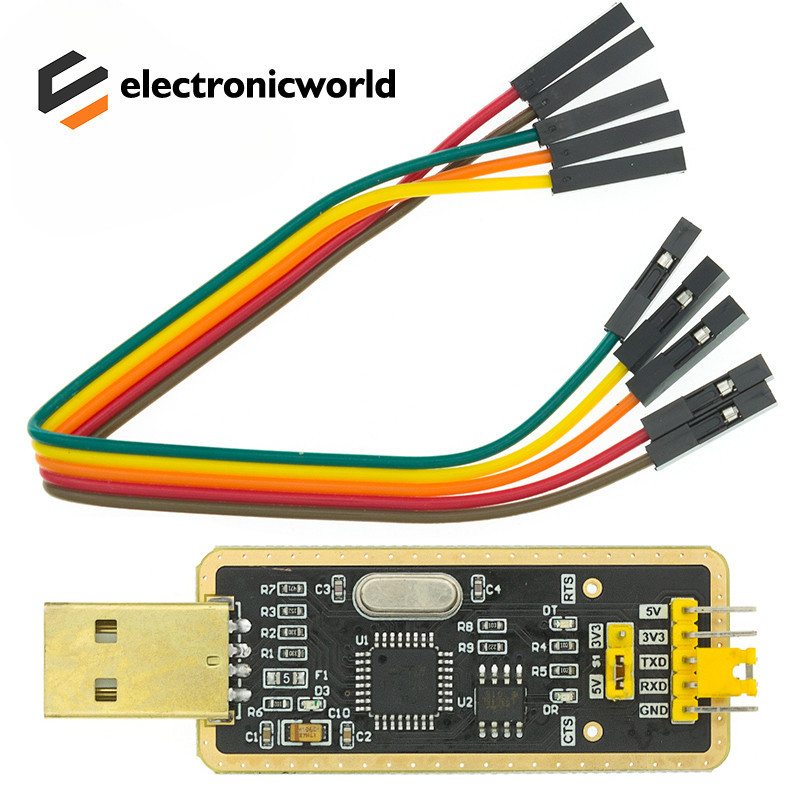

Ft232 FT232BL FT232RL USB 2.0 ถึง TTL ระดับดาวน์โหลดสายไปยัง Serial Board อะแดปเตอร์โมดูล 5V 3.3V Debugger TO 232 รองรับ win10

คุณสมบัติของสินค้า: ใช้ชิปเกรดอุตสาหกรรม FT232BL ดั้งเดิมทำให้ EEPRON ภายนอก (93C46) มีเสถียรภาพมากขึ้น รองรับ Windows 10 รองรับโหมดแหล่งจ่ายไฟสามโหมด: แหล่งจ่ายไฟภายนอก 5V; แหล่งจ่ายไฟภายนอก 3.3V; แหล่งจ่ายไฟภายนอก (ต้องใช้ 3.3V-5V) ไฟ LED 3 ดวง: TXD LED RXD LED, POWER LED พร้อมไฟ LED 3 ดวง: TXD LED RXD LED, POWER LED Gnd, RXD, TXD, 3V3, 5V: ใช้ตะกั่วแบบงอ Pin: แผ่นสงวน CTS RTS การเชื่อมต่อย้อนกลับโดยไม่ต้องเผาไหม้ด้วยฟิวส์กู้คืนตัวเอง 500MA กรณีการใช้งาน: อัพเกรดอุปกรณ์ดั้งเดิม RS-232 เป็น USB อะแดปเตอร์อนุกรม USB เป็น RS-232 คำแนะนำในการใช้งาน: (ใช้การเข้าถึงตัวอย่างเช่น MCU) Gnd: เชื่อมต่อกับ GND: เชื่อมต่อกับ GND Rxd: เชื่อมต่อกับ MCU TX (ทิศทางการไหลของสัญญาณ: MCU) TX >> FT232 >> PC.RX) Txd: เชื่อมต่อกับ MCU RX (ทิศทางการไหลของสัญญาณ: MCU) RX << FT232 << PC.TX) 3v3 / 5V: เอาต์พุต 3.3V หรือ 5V (โมดูลที่ใช้พลังงานจาก USB ต้องกระโดดฝาจัมเปอร์เป็น 3.3V หรือ 5V) Rts: เชื่อมต่อกับ MCU CTS (ทิศทางการไหลของสัญญาณ: MCU) CTS << FT232 << PC.RTS) Cts: เชื่อมต่อกับ MCU RTS (การไหลของสัญญาณ: MCU) RTS >> FT232 >> PC.CTS)
