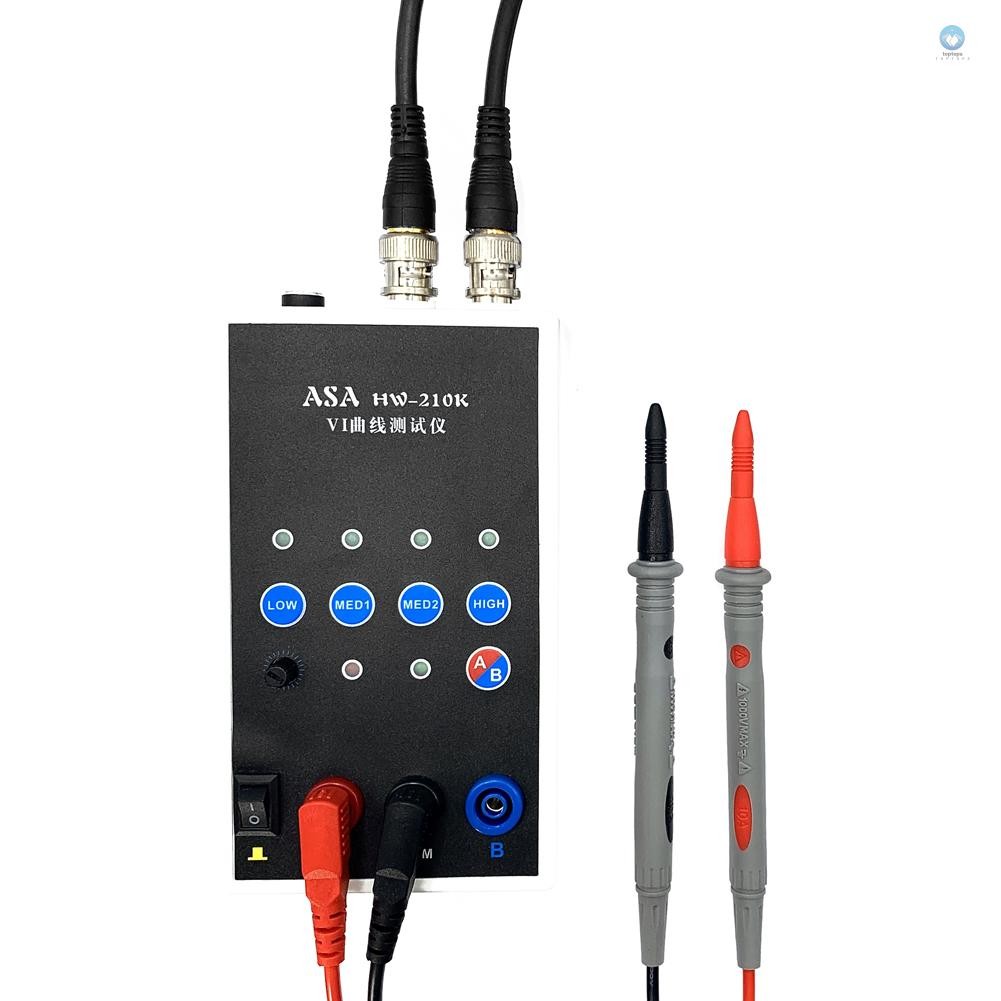

มือถือแบบพกพา Dual-channel VI Curve Tester แผงวงจรการตรวจจับออนไลน์ ASA Tester 4 เกียร์ความถี่สลับปรับความเร็ว

เครื่องทดสอบเส้นโค้ง VI แบบพกพาแบบใช้มือถือนี้ VI Curve มีความถี่ในการทดสอบ 4 ความถี่สามารถใช้เมื่อเชื่อมต่อกับกล้องส่องทางไกลทั้งออสซิลโลสโคปแบบอะนาล็อกและกล้องส่องทางไกลดิจิทัลได้ หากคุณกำลังมองหาผลิตภัณฑ์นี้มาลองดูจะไม่ทำให้คุณผิดหวัง คุณสมบัติ: ความถี่ในการทดสอบ 4 ความถี่ในการทดสอบ 4 ครั้งสามารถใช้เมื่อเชื่อมต่อกับกล้องส่องทางไกลได้ทั้งออสซิลโลสโคปแบบอะนาล็อกและกล้องออสซิลโลสโคปดิจิทัลสามารถใช้ได้ อินพุตสัญญาณคู่แบบสลับช่วยให้คุณใช้งานได้ง่ายขึ้น ความถี่ 4 เกียร์สลับความเร็วที่ปรับได้คุณสามารถปรับได้ตามความต้องการของคุณ คลิกเพียงครั้งเดียวบนจอแสดงผลช่องทางเดี่ยว / สลับซึ่งจะทำให้คุณได้รับประสบการณ์การใช้งานที่ดีขึ้น เมื่อทำการทดสอบแผงวงจรออนไลน์อย่าชาร์จแผงวงจรใหม่ หากมีตัวเก็บประจุขนาดใหญ่บนแผงวงจรให้ปล่อยตัวเก็บประจุออกก่อนมิฉะนั้นจะทำให้บอร์ดทดสอบ VI ไหม้ได้ง่าย ข้อมูลจำเพาะ: วัสดุ: พลาสติก ช่อง: 2 ช่อง: 2 ช่อง ความถี่: 4 เกียร์ ขนาดบรรจุ: 195 * 135 * 105mm / 7.7 * 5.3 * 4.1in น้ำหนักแพคเกจ: 435g / 1.0lb วิธีการเชื่อมต่ออนาล็อกกล้องออสซิลโลสโคป: การเชื่อมโยงกล้องโทรทรรศน์อนาล็อกทำได้ค่อนข้างง่าย และออสซิลโลสโคปที่แตกต่างกันเล็กน้อย ปรับออสซิลโลสโคปเป็นโหมด xY สามารถเลือกออสซิลโลสโคปได้โดยการกดปุ่มในขณะที่ปุ่มอื่น ๆ จะถูกเลือกโดยโหมด xY \nโปรดศึกษาด้วยตัวเอง เชื่อมต่อสาย BNC เข้ากับกล้องออสซิลโลสโคปและเปิดเครื่อง โดยปกติเส้นแนวนอนจะปรากฏขึ้น ปรับพารามิเตอร์ช่องแนวตั้ง xY ของ xY ประมาณ 1V / div จากนั้นปรับการลดทอน x Y เพื่อให้เส้นแนวนอนอยู่ในกรอบแสดงผล นอกจากนั้นแล้ว ยังสามารถส่งผ่านการทดสอบ VI ได้อีกด้วย โพเทนชิออมิเตอร์การลดทอน x ที่ด้านบนสามารถช่วยในการปรับความยาวของเส้นแนวนอน ปากกาทดสอบลัดวงจรเส้นแนวตั้งจะแสดงภายใต้สถานการณ์ปกติ เส้นแนวตั้งยาวหรือสั้นเกินไปคุณต้องปรับพารามิเตอร์ช่อง Y เพื่อให้เส้นแนวตั้งในกรอบแสดงผล ส่วนขอบของตะแกรงครึ่งหนึ่งหรือ 1 ตารางจะดีกว่า เส้นแนวนอนและแนวตั้งเป็นเรื่องปกติคุณสามารถเข้าสู่การวัดปกติได้ วิธีการเชื่อมต่อกล้องส่องทางไกลดิจิตอล: สำหรับกล้องออสซิลโลสโคปดิจิตอลให้เข้าสู่โหมด xY ผ่านเมนูหรือกุญแจ สองช่องของ xY จะถูกปรับเป็น 1V / div และกล้องส่องทางไกลแทร็กเดียวจะต้องปรับช่อง Y เท่านั้น ปรับฐานเวลาเป็น 1-5 มิลลิวินาที ช่อง xY เลือกข้อต่อโดยตรงปัจจุบันและการลดทอนคือ 1x เมื่อไม่ได้เชื่อมต่อออสซิลโลสโคปหน้าจอควรเป็นจุดที่สว่าง ปรับตำแหน่งแนวนอนและแนวตั้งให้เป็นศูนย์กลางจุดสว่าง เชื่อมต่อเครื่องทดสอบ VI โดยปกติควรเป็นเส้นแนวนอน ปรับโพเทนชิออมิเตอร์ 103 ที่ด้านบนของบอร์ด VI เพื่อปรับเส้นแนวนอนในกรอบแสดงผล, ครึ่งกริดหรือ 1 กริดที่ขอบจะดีกว่า ในขณะนี้การลัดวงจรของสายทดสอบและการแสดงผลควรเป็นเส้นแนวตั้งในเวลานี้ พารามิเตอร์ช่อง Y จะได้ปรับพารามิเตอร์ ช่อง Y เพื่อให้เส้นแนวตั้งอยู่ในกรอบแสดงผล จนถึงตอนนี้การดีบักก็จบลงแล้ว รายชื่อบรรจุ: 1 * เครื่องทดสอบ 1 * 1 * สายเคเบิล BNC คู่ 1 คู่ 1 * สายเคเบิลทดสอบคู่
