รู้จักสินค้านี้

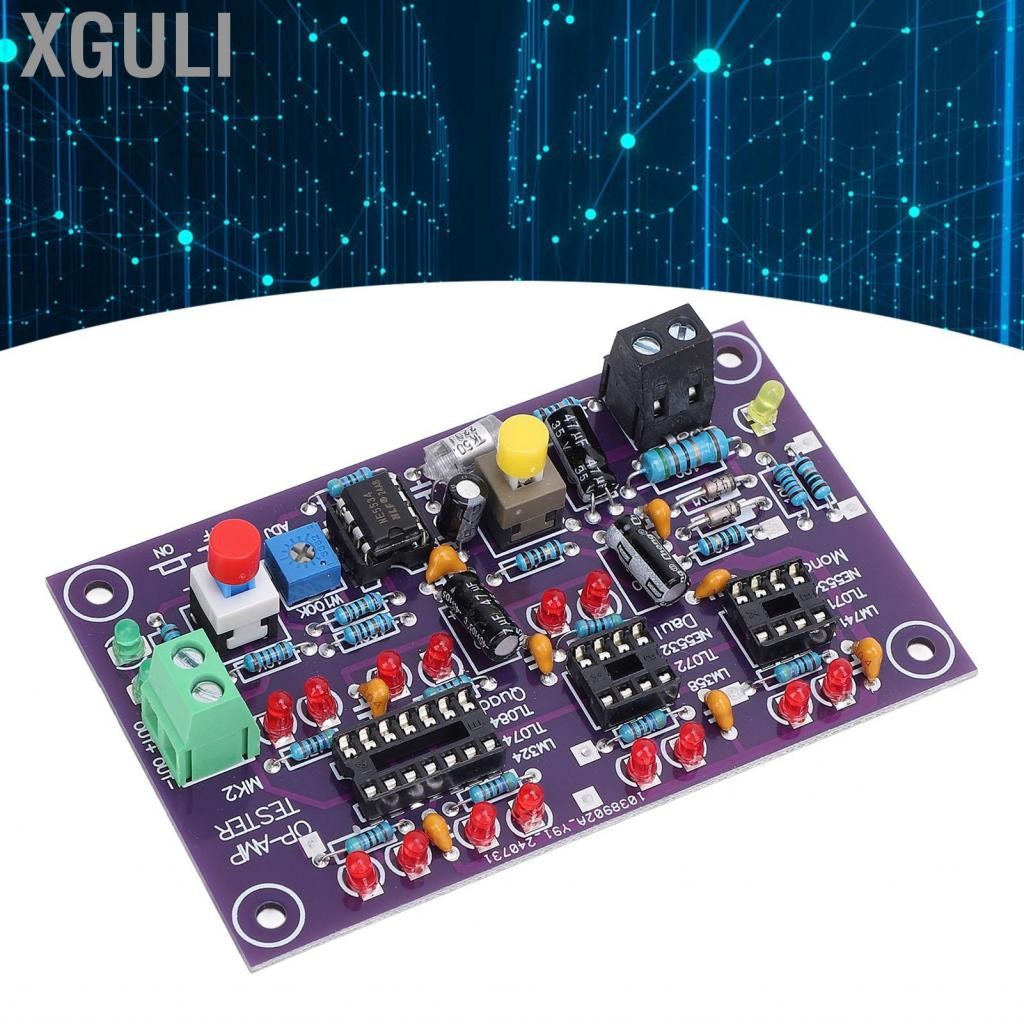

1. หัวต่อทดสอบการทดสอบ: นี่คือเครื่องทดสอบแอมป์ op ที่สามารถใช้ทดสอบชิปทั่วไปสำหรับแอมป์ op เดียว (โมโน) แอมป์ op คู่และแอมป์ quad op แผงวงจรสามารถกำหนดได้ว่า IC สามารถใช้สำหรับการขยายสัญญาณหรือไม่และอัตราการแปลงของชิปสามารถตัดสินได้อย่างคร่าวๆ ชิปความเร็วต่ำที่อำพรางชิปความเร็วสูง
2. โหมดเอาต์พุต: สำหรับแอมป์ op ความเร็วสูงสามารถส่งออกได้ตามปกติเมื่อป้อนสัญญาณสี่เหลี่ยมความถี่สูงและความถี่ต่ำเป็น LED สีแดงที่สอดคล้องกันและการซิงโครไนซ์ LED สีเขียวคงที่ (200KHZ หรือสว่าง (10HZ))
3. จอแสดงผลออก: สำหรับแอมป์ op ความเร็วต่ำเมื่อสัญญาณสี่เหลี่ยมอินพุตปลายเอาต์พุตไม่สามารถทำให้รูปคลื่นเอาต์พุตเสร็จสมบูรณ์ได้ดังที่แสดงโดย LED สีแดงที่เกี่ยวข้องจะไม่สามารถสว่างได้ตามปกติมีเพียงหนึ่งหรือสองเท่านั้นที่ไม่ใช่ ไฟส่องสว่าง. เมื่อสัญญาณความถี่ต่ำสามารถอินพุตได้ตามปกติเท่านั้นและไฟ LED สีแดงที่เกี่ยวข้องที่ปลายเอาต์พุตสามารถกะพริบพร้อมกันกับ LED สีเขียว
4. กระแสไฟทดสอบการทดสอบ: ขั้วทดสอบมีให้บนบอร์ดเพื่อทดสอบกระแสคงที่ของแอมป์ op ภายใต้แหล่งจ่ายไฟบวกหรือลบ 5V ด้วยขนาดกระแสคงที่คุณยังสามารถเข้าใจลักษณะบางอย่างของเครื่องขยายเสียงในการทำงานและแยกแยะรูปแบบ
5. บอร์ดทดสอบเครื่องขยายเสียงที่เสถียร PCB: บอร์ดทดสอบเครื่องขยายเสียงแบบปฏิบัติการใช้วัสดุ PCB ที่มีความเสถียรมีความสามารถในการรักษาและเปลี่ยนได้ดีเยี่ยมมั่นใจได้ในการใช้งาน
ข้อมูลจำเพาะ:
ประเภทสินค้า: บอร์ดทดสอบเครื่องขยายเสียงแบบปฏิบัติการ
ประมาณ. 1.5x5.8 ซม. /3.74x2.28in
ความต้องการพลังงาน: แรงดันไฟฟ้า: DC12V, กระแสไฟฟ้า: 100mA
แอปพลิเคชัน:
รุ่น LM741, LF356, NE5534, TL071, TL081, 0P07 และแพ็คเกจ OP AMP เดี่ยวมาตรฐานอื่น ๆ
สำหรับรุ่น double OP AMP: LM358, NE5532, TL072, TL082, MC1458, RC4558, 0P275, AD827 และแพ็คเกจ OP AMP คู่มาตรฐานอื่น ๆ
รุ่นแอมป์ Quad OP: LM324, TL084, LF347, AD713
วิธีใช้:
ติดตั้งและใช้งานโดยตรง
รายการแพ็คเกจแพ็คเกจ:
บอร์ดทดสอบ 1 ชิ้น x บอร์ดทดสอบ 1 ชิ้น
หมายเหตุ:
คำแนะนำในการทดสอบ: 1. ทดสอบครั้งละหนึ่งชิปเท่านั้น ใช้หนึ่งในสามซ็อกเก็ตทดสอบ
2. สำหรับการทดสอบกระแสคงที่ให้ใช้เครื่องวัดแรงดันไฟฟ้ากระแสตรงของมัลติมิเตอร์ดิจิตอล ทดสอบแรงดันไฟฟ้าใน 10 โอห์ม 1 = V / 10 (แม่) ตัวอย่างเช่น V = 15MV กระแสคงที่ 1 = 1.5 ma ในขณะนี้อย่ากดสวิตช์สีแดงทางด้านขวาของแผนภาพ)
3. ส่วนปลายทดสอบสามารถเชื่อมต่อกับกล้องส่องทางไกลหรือเคาน์เตอร์ความถี่ได้ ปรับโพเทนชิออมิเตอร์เพื่อเปลี่ยนความถี่ในการทดสอบ
