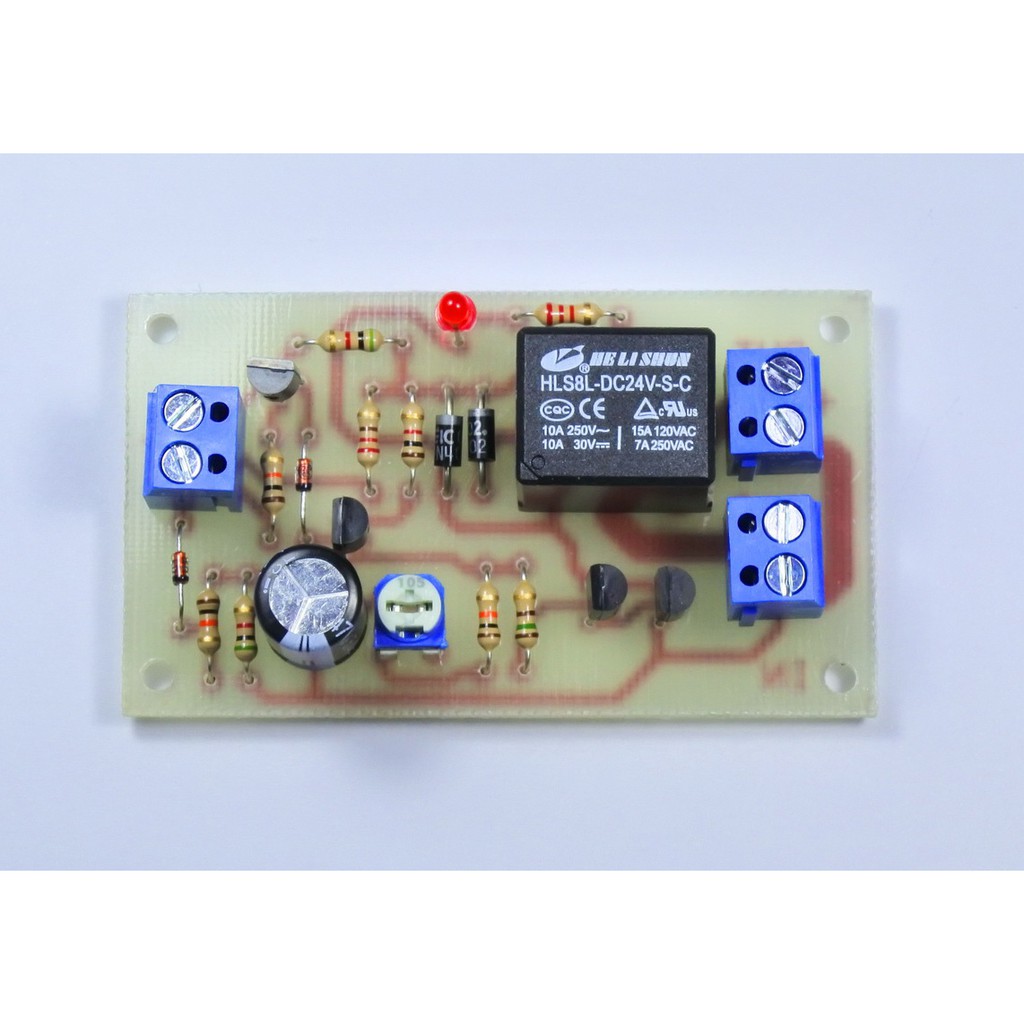

CH-001-24V วงจรหน่วงเวลาปิด 24V ดีซี

เป็นวงจรหน่วงเวลาปิดไฟหรืออุปกรณ์อื่น ๆ ใช้แหล่งจ่ายไฟ 24V ดีซี สามารถทำงานกับ Input ทั้ง active high หรือ active low หลังจากสวิทช์ถูกเปิด หลอดไฟจะทำงานปกติ แต่หลังจากปิดสวิทช์แล้ว หลอดไฟจะยังคงสว่างซักพักหนึ่งแล้วดับเอง ตั้งเวลาได้โดยการหมุน VR บนวงจร - ใช้แหล่งจ่ายไฟ 24V ดีซี - รีเลย์ ทนกระแสได้ 10A ( NO ) - ขนาดแผ่นปริ้นท์ 4.6cm x 8cm x 1.76cm( สูง ) - ตั้งเวลาได้ 8 วินาที ถึง 10 นาที เมื่อใช้ input แบบ Active hight - ตั้งเวลาได้ 12 วินาที ถึง 10 นาที เมื่อใช้ input แบบ Active Low - กินกระแส 0.5uA ขณะ stand by ใน 36mA ขณะรีเลย์ทำงาน
