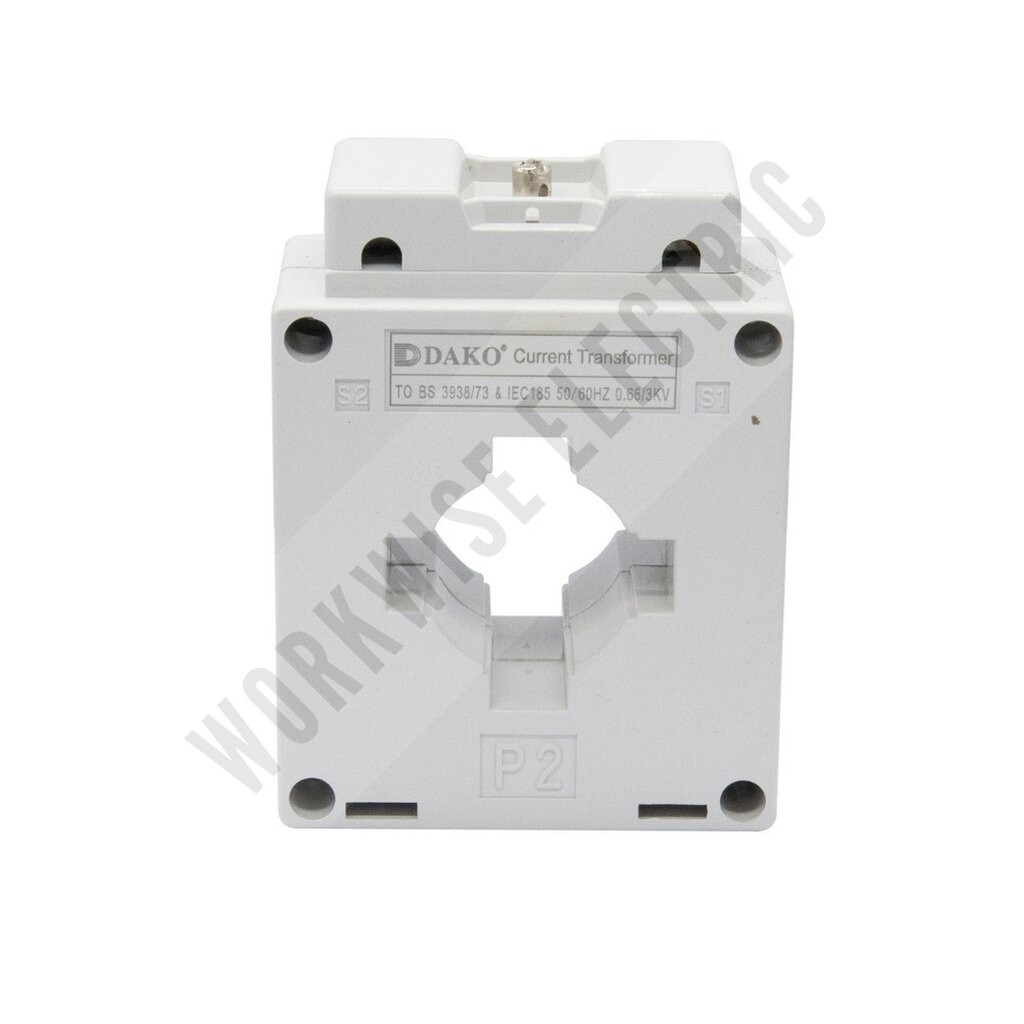

"DAKO" MSQ-40 CT แบบคล้องสาย CLASS 1.5 / 0.5 200/5A , 250/5A , 300/5A , 400/5A หม้อแปลงกระแสไฟฟ้า เคอเร้นทรานฟอร์เมอร...

DAKO หม้อแปลงกระเเสไฟฟ้า Current Tranformer Current Transformer หรือ CT กับการนำไปใช้งาน ตลอดจนข้อควรระวังต่างๆ CT เป็นอุปกรณ์ไฟฟ้าที่ใช้ประกอบการวัดกระแสไฟฟ้าโดยต่อร่วมกับเครื่องวัดกระแส หรือ Power Meterโดยทำหน้าที่แปลงกระแสไฟฟ้า หรือ ลดทอนกระแสไฟฟ้า (Step down) ที่จะวัดนั้นให้เหมาะสมกับพิกัดกระแสไฟฟ้าที่ขดลวดกระแสของเครื่องมือวัดรับได้ เช่น อัตราส่วน15/5A, 50/5A, 150/5A, 500/5A หรือรวมไปจนถึงกระแสที่สูง ๆ เช่น 10,000/5A, 15,000/5A เป็นต้น อัตราส่วน (Ratio) ของ CT คืออะไร อัตราส่วน CT หมายถึง อัตราส่วนของการแปลงกระแส ทางด้านอินพุต primary ต่อ เอาต์พุต Secondary เช่น Ratio ของ CT 400/5A คือ 80 ไม่มีหน่วย อธิบายได้ คือ "CT มี Primary Current เท่ากับ 400A และ Secondary Current 5A มีอัตราส่วนตัวคูณคือ 80" ซึ่งเมื่อนำ Ct ตัวนี้ไปต่อใช้งานร่วมกับเครื่องมือวัดพลังงานไฟฟ้า นั้นจะต้องใส่ค่าตัวคูณเข้าไปด้วย จึงจะแสดงค่ากระแสออกมาได้ถูกต้องแม่นยำ ค่า Burden หมายความว่าอย่างไร ค่า Burden หมายถึง กำลังไฟฟ้าที่สูญเสีย(VA)ของขดลวดแปลงกระแสไฟฟ้า หลักการ คือ เมื่อมีอุปกรณ์ไฟฟ้าทุกตัวที่ต่ออนุกรมกับขดลวดด้าน secondary มีกำลังไฟฟ้าสูญเสียในเครื่องวัดรวมกันกับกำลังไฟฟ้าสูญเสียในสายวัดมีค่าภายใต้เบอร์เดนของขดลวดแปลงกระแสแล้ว ความผิดพลาดจากการวัดจะเป็นไปตามคลาส(Class)ของขดลวดแปลงกระแสไฟฟ้านั้นเช่น CT 100/5 Class 0.5 จะมีค่าของ Burden 1.5VA , Class3 จะมีค่าของ Burden 2.25VA ตามตารางด้านล่าง ถามว่าแล้วจะเลือกใช้งานแบบไหนดี ระหว่าง Class 0.5 กับ Class3 ให้เลือก Class ที่มีตัวเลขต่ำไว้ก่อนครับ คือ 0.5 เพราะจะบ่งบอกถึงความแม่นยำในส่วนอื่นตามมา *ข้อควรระวังเกี่ยวกับ CT เมื่อมีการใช้งานกระแสด้าน อินพุต primary อยู่จะมีกระแสทางด้านเอาต์พุต Secondary ออกมาด้วย ไม่ควรเปิดลูปวงจรด้านนี้ควร Short ลูป Secondary เอาไว้เพื่อหลีกเหลี่ยงการพังเสียหายของ CT ได้ ถ้าระดับกระแสอินพุตมีสูงมากจะทำให้ร้อนและเกิดเพลิงไหม้ได้ แนะนำให้งดจ่ายกระแส อินพุต primary ทุกครั้งที่มีการแก้ไขปรับปรุง Current Transformer หรือ CT แบ่งตามการใช้งานได้เป็น 2 รูปแบบ ดังนี้ 1. ตัวแปลงกระแสแบบถอดห่วงไม่ได้ (Current Transformer: CT) 2. ตัวแปลงกระแสแบบถอดประกบ ( Split Core Current Transformer: CT) *ข้อควรระวังเพื่อความปลอดภัย (Safety Precautions) -เพื่อความแม่นยำควรเลือกพิกัดกระแสขาเข้าหม้อแปลงกระแสไฟฟ้าให้ใกล้เคียงกับพิกัดกระแสไฟฟ้าที่วัด Selected current transformer ratio should not be too large, so as not to affect the accuracy of the product. -ควรเลือกรุ่นหม้อแปลงกระแสไฟฟ้าที่มีค่าเบอร์เดนเท่ากับหรือสูงกว่าภาระโหลดทั้งหมดที่ต่อฝั่งขาออก The sum of the resistance of the secondary circuit connection and the internal resistance of the meter shall not exceed the rated load on the nameplate of the transformer. -การต่อใช้งานหม้อแปลงกระแสไฟฟ้า ควรตรวจสอบขั้วการต่อให้ถูกต้องโดยขาเข้าต่อที่ขั้ว P1 และ P2 ส่วนขาออกต่อที่ชั่ว S1 และ S2 Transformer should check the polarity of the wiring before use, the primary winding wiring flag is P1 and P2, the secondary winding corresponds to the flag S1 and S2. MSQ SERIES MODEL RATIO CURENT (A) ACCURACY CLASS BURDEN (VA) WINDOW SIZE (MM.) MSQ-30 30/5 3.0 1 32x32 50/5 60/5 80/5 1.0 100/5 1.5 150/5 2.5 200/5 0.5 5 MSQ-40 200/5 1.0 2.5 42x42 250/5 5 300/5 0.5 400/5 MSQ-60 400/5 62x50 500/5 600/5 10 800/5 MSQ-100 1000/5 15 105x65 1200/5 1500/5 2000/5 3000/5 MSQ-125R 2000/5 130.5X130.5 2500/5 3000/5 4000/5 5000/5 DP SERIES MODEL RATIO CURENT (A) ACCURACY CLASS BURDEN (VA) WINDOW SIZE (MM.) DP-23 100/5 1.0 1.00 20x30 mm. 150/5 1.00 200/5 1.00 250/5 1.00 300/5 0.5 1.50 400/5 2.50 DP-58 250/5 1.00 50x80 mm. 300/5 1.00 400/5 1.50 500/5 2.50 600/5 2.50 800/5 3.75 1000/5 5.00 DP-812 1000/5 3.75 80x120 mm. 1200/5 5.00 1250/5 5.00 1500/5 5.00 DP-816 2000/5 10.00 80x160 mm. 2500/5 15.00 3000/5 15.00 4000/5 15.00 5000/5 15.00 HK SERIES Model Ratio Current (A) Accuracy Class Burden (VA) Window Size(mm.) HK-23 100/5 3.0 1.5 20x30 150/5 200/5 250/5 2.5 300/5 0.5 1.5 400/5 2.5 HK-58 250/5 1 50x80 300/5 1.5 400/5 500/5 2.5 600/5 800/5 3.75 1000/5 5 1000/5 3.75 HK-812 1200/5 5 80x120 1250/5 1500/5 7.5 HK-816 2000/5 15 2500/5 3000/5 80x160 4000/5 20 5000/5 DASN SERIES Model Ratio Current (A) Accuracy Class Burden (VA) Window Size(mm.) DASN242 100/5 1.0 1.5 150/5 2.5 21x25 200/5 250/5 DASN248 400/5 3.75 31x31
