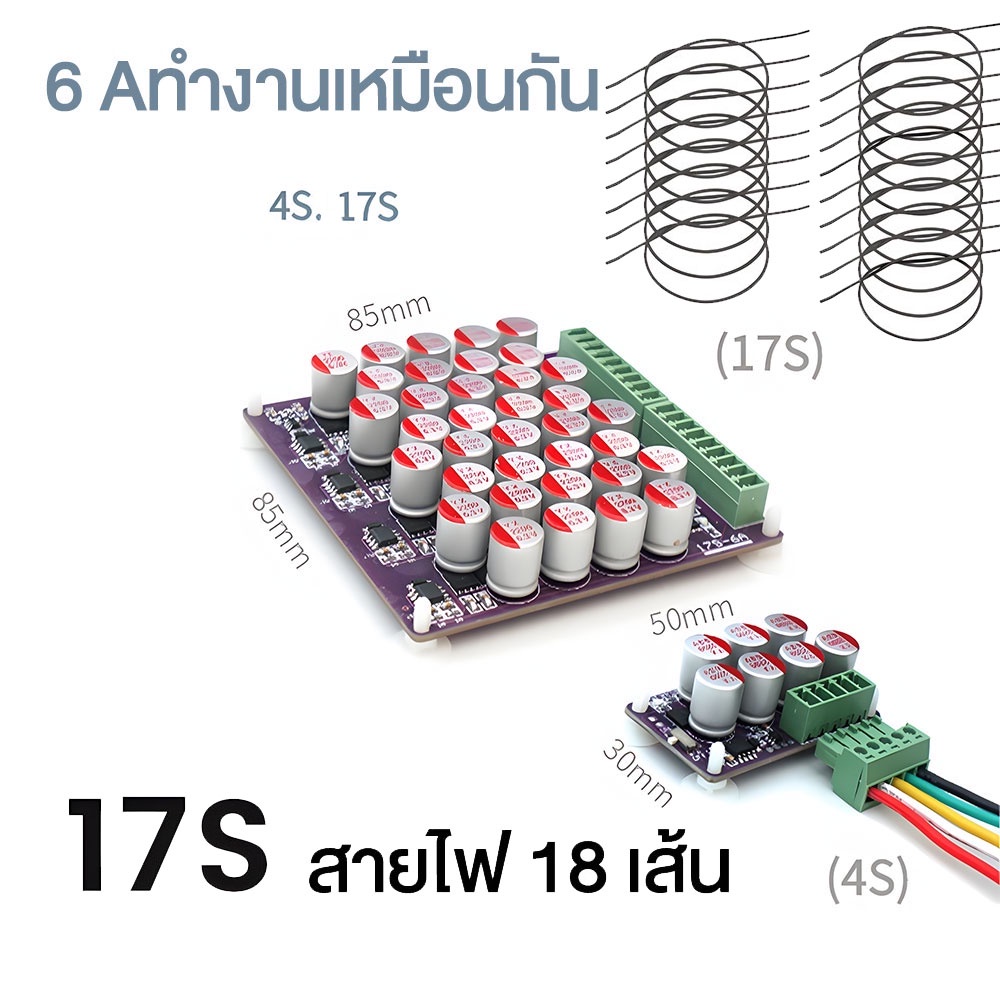

4S 17S ลิเธียมแบตเตอรี่ใช้งานบอร์ดที่สมดุล 6A ปัจจุบัน Lithium Battery Active Balanced Board 6A Large current

คุณสมบัติ: 1.มีหลายรุ่น ได้แก่ 4S, 6S และ 17S สำหรับลิเธียมเทอร์นารีลิเธียมฟอสเฟตและลิเธียมไททาเนต 2.การปรับสมดุลแบบไฮบริดช่วยลดความซับซ้อนให้กับความเรียบง่ายโดยไม่จำเป็นต้องตรวจจับความแตกต่างของแรงดันไฟฟ้าระหว่างแบตเตอรี่ถ่ายโอนพลังงานระหว่างตัวเก็บประจุที่อยู่ติดกันโดยตรงและการเชื่อมต่อแบบขนานความถี่สูง การควบคุมหลักของไมโครคอนโทรลเลอร์รวมกับทรานซิสเตอร์ MOS ที่มีความต้านทานต่ำซึ่งให้ประสิทธิภาพการใช้พลังงานต่ำที่ยอดเยี่ยมและผลการปรับสมดุลความแม่นยำสูงที่มีประสิทธิภาพ ความแม่นยำในการปรับสมดุลในระยะยาวสามารถเข้าถึง 0.005V-0.01V โดยใช้พลังงานไฟฟ้าในวงจรที่ต่ำกว่า 3.การใช้พลังงานในการทำงานอยู่ที่ประมาณ 1.5-2.5mA และแรงดันไฟฟ้าของเซลล์แบตเตอรี่สามารถปิดโดยอัตโนมัติเมื่อต่ำกว่า 2.5V หรือปิดด้วยตนเองผ่านสวิตช์ 4.กระแสไฟฟ้าดับสูงสุดประมาณ 6A และความแตกต่างของแรงดันไฟฟ้ามากขึ้นกระแสไฟฟ้าก็จะยิ่งมากขึ้นเท่านั้น เมื่อความแตกต่างของแรงดันไฟฟ้าคือ 1V ประมาณ 6A; 0.5V ประมาณ 3A; 0.2V ประมาณ 1.2A (พารามิเตอร์ข้างต้นเป็นแบตเตอรี่ลิเธียมกำลังไฟ 4S รวมกับ 10 ซม. 0.75 มม. ตารางเมตรวัดและคอลเลกชันแรงดันไฟฟ้า จุดวัดผลคือปลั๊กออนบอร์ด) 5.สามารถเลือกชุดค่าผสมและโมดูลที่เหมาะสมได้ตามวิธีการเชื่อมต่อชุดแบตเตอรี่ โมดูลนี้สามารถลดลงหรือขยายไปสำหรับการใช้งาน และสามารถลดลงหรือสะดุดกับบอร์ดหลายแผ่นเพื่อขยายโมดูลได้ โปรดดูแผนภาพสำหรับวิธีการเชื่อมต่อที่เฉพาะเจาะจง พารามิเตอร์: ข้อกำหนดโมเดลโมเดล 4S / 6S / 17S วิธีการปรับสมดุล: การปรับสมดุลพลังงานที่ใช้งานอยู่ กระแสไฟฟ้าที่สมดุล: สูงสุด 6A (ความแตกต่างของแรงดันไฟฟ้ามากขึ้นกระแสไฟฟ้าก็จะยิ่งมากขึ้นและในทางกลับกัน) ความแม่นยำในการปรับสมดุล: 0.01V การใช้พลังงานในการทำงาน: 1.5mA-2.5mA การใช้พลังงานต่ำ: <2.5V การใช้พลังงาน: OmA การป้องกันแรงดันไฟฟ้าต่ำ: <2.5V ปิดเครื่องอัตโนมัติ แบตเตอรี่ที่ใช้งานได้: ลิเธียมขัดแย้ง, ลิเธียมเหล็กฟอสเฟต, ลิเธียมไททาเนตแรงดันไฟฟ้าที่ใช้งานได้: โมโนเมอร์ 2.5V-4.4V ขนาดสินค้า: ภาพประกอบ ปลั๊กสายเคเบิล: 15EDG-3.81 สายที่รองรับ: ความยาวสายไฟ 4S / 6S ความยาวสายไฟ 30 ซม., ความยาวสายไฟ 17S 40 ซม., สุ่มสี ไฟแสดงสถานะการทำงาน: ไฟแสดงสถานะการทำงานเปิดแสดงว่าระบบกำลังทำงานตามปกติปิดแสดงว่าแรงดันแบตเตอรี่ต่ำกว่า 2.5V และอยู่ในสถานะสลีปหรือสวิตช์ปิดอยู่ ระบบปิดเครื่องอย่างสมบูรณ์และใช้พลังงาน 0 การทรงตัวแบบแอคทีฟไฮบริด: เซลล์ที่อยู่ติดกันจะถ่ายโอนพลังงานผ่านตัวเก็บประจุ จากนั้นจะบรรลุผลการทรงตัวที่มีความแม่นยำสูงและมีประสิทธิภาพผ่านการเชื่อมต่อแบบขนานที่เทียบเท่าความถี่สูง การออกแบบพลังงานต่ำช่วยลดความซับซ้อนและวงจรไม่จำเป็นต้องตรวจจับความแตกต่างของแรงดันไฟฟ้าระหว่างแบตเตอรี่ ใช้งานในระยะยาวเพื่อป้องกันสมดุลแรงดันไฟฟ้าของแบตเตอรี่ การใช้พลังงานในการทำงานเพียง 1.5mA-2.5mA และแรงดันไฟฟ้าแบตเตอรี่เดียวต่ำกว่า 2.5V เพื่อเข้าสู่สถานะสลีป การใช้พลังงานในการนอนหลับต่ำเท่ากับ uA ระดับเพื่อป้องกันแบตเตอรี่จากการคายประจุมากเกินไป แพคเกจรวม: แผงวงจรหลัก 1X ปลั๊กเชื่อมต่อ 1X (1007 18AWG 0.75 มม.) สายไฟหลายเส้น เรื่องที่ต้องการความสนใจ: ให้ความสนใจกับขั้วข้อผิดพลาดของลำดับลวดหรือการลัดวงจรซึ่งอาจทำให้เกิดความเสียหายที่ย้อนกลับไม่ได้กับส่วนประกอบ กรุณาใช้งานอย่างระมัดระวังและป้องกันวงจรลวดและฉนวนของลวด
