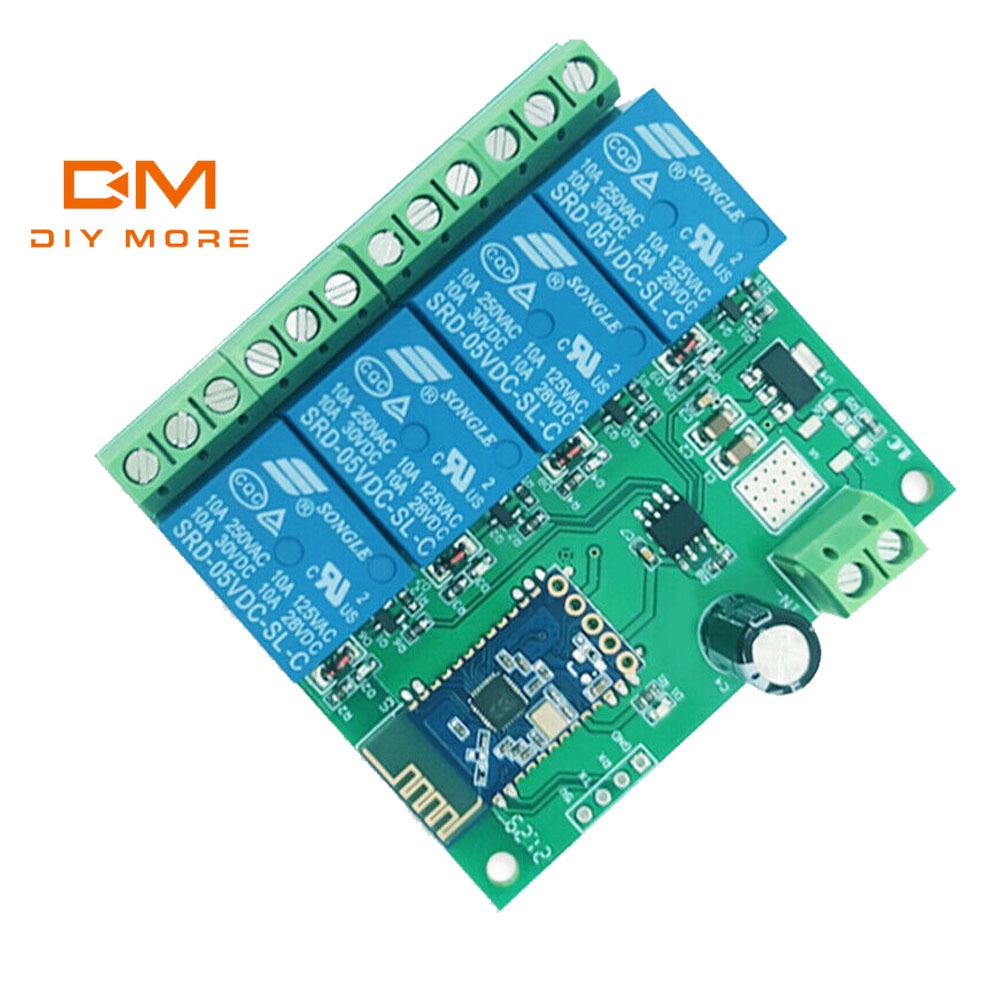

DIYMORE Dc 5V/12V 4CH โมดูลรีเลย์บลูทูธสวิทช์ควบคุมด้วยแอพมือถือ โมดูลรีเลย์ Bluetooth Smart Home Mobile APP สวิตช์ควบคุมระยะไกล

คำอธิบาย: การใช้งาน: โทรคมนาคม แรงดันไฟฟ้า: 5V แหล่งพลังงาน: DC ทฤษฎี: รีเลย์บลูทูธ LC 12V โมดูลรีเลย์บลูทูธ 4 ช่องสัญญาณพร้อมกับโมดูลทาส SPP-C Bluetooth 2.1 และ MCU ประสิทธิภาพสูง 8 บิต คุณสามารถควบคุมรีเลย์ด้วย APP โทรศัพท์มือถือได้โดยตรง ปกป้องคุณสมบัติ: Epoxy โหลดหน้าสัมผัส: พลังงานต่ำ หมายเลขรุ่น: โมดูลรีเลย์บลูทูธ ฟังก์ชั่นและลักษณะ: 1, โมดูลออนบอร์ด N76E003/STM8S003 และ SPP-C Bluetooth 2.1 2, รีเลย์สามารถควบคุมได้ด้วยAPP 3, ระยะการควบคุมที่มีประสิทธิภาพ (ในพื้นที่เปิดโล่ง): 10m 4, แหล่งจ่ายไฟ: 12V 5, ออนบอร์ด 12V, 10 A / 250 v AC 10 A / 30 v DC รีเลย์, ดูดซับ 100000 ครั้ง อย่างต่อเนื่อง, โมดูลที่มีการป้องกันกระแสไฟไหลออก, เวลาตอบสนองสั้น 6, ส่วนประกอบการแยกออปโตคัปเปลอร์ออนบอร์ด, ความสามารถในการป้องกันการรบกวนเป็นอย่างมาก 7, ไฟแสดงสถานะออนบอร์ด Bluetooth และไฟแสดงสถานะรีเลย์ LED 8, อินเทอร์เฟซการดีบัก UART ที่รักษาไว้บนบอร์ด (อัตราบอดคือ 9600) และอินเทอร์เฟซโปรแกรม MCU อินเตอร์เฟซ: IN+, IN-: กำลังไฟเข้า 12V TX, RX: การสื่อสาร UART SWIM, NRST: ส่วนต่อประสานโปรแกรม MCU LED D2/D3/D4/D5 (สีแดง): ไฟแสดงสถานะรีเลย์ LED D1 (สีน้ำเงิน): ไฟแสดงสถานะ Bluetooth คำอธิบายของ D1 ดังนี้: (1) หมายถึงรอการเชื่อมต่อกับแอพเมื่อ D1 กะพริบช้าๆ (2) หมายความว่าบลูทูธเชื่อมต่อกับ APP ได้สำเร็จเมื่อ D1 เปิดตลอดเวลา สี : ฟ้า วัสดุ:PCB ขนาด:62.7*63.2mm เนื้อหาแพคเกจ: 1 * 12V 4CH รีโมทคอนโทรล สวิตช์โมดูล Description: Usage: Telecommunication Voltage: 5V Power Source: DC Theory: bluetooth relay LC 12V Bluetooth 4-channel relay module equip with SPP-C Bluetooth 2.1 slave module and 8 bit high performance MCU, you can control the relay with cellphone APP directly. Protect Feature: Epoxy Contact Load: Low Power Model Number: bluetooth relay module The function and characteristics: 1, On-board N76E003/STM8S003 and SPP-C Bluetooth 2.1 module 2, The relay can be controlled with APP 3, Effective control distance(on open area): 10m 4, Power supply: 12V 5, On-board 12V, 10 A / 250 v AC 10 A / 30 v DC relay, absorb 100000 times continuously, Module with diode effusion protection, short response time 6, On-board optocoupler isolation components, anti-interference ability is strongly 7, On-board Bluetooth indicator and relay indicator LED 8, On-board preserved UART debug interface(Baud rate is 9600) and MCU program interface Interface: IN+, IN-: 12V power input TX, RX: UART communication SWIM, NRST: MCU program interface LED D2/D3/D4/D5(red): Relay indicator LED D1(blue): Bluetooth state indicator, the description of D1 as below: (1)It's means wait for establishing connection with the APP when D1 blink slowly (2)It's means the Bluetooth connect with the APP successfully when D1 on all the time colour:blue Material:PCB size:62.7*63.2mm Package Contents: 1 * 12V 4CH Remote Control Switch Module
