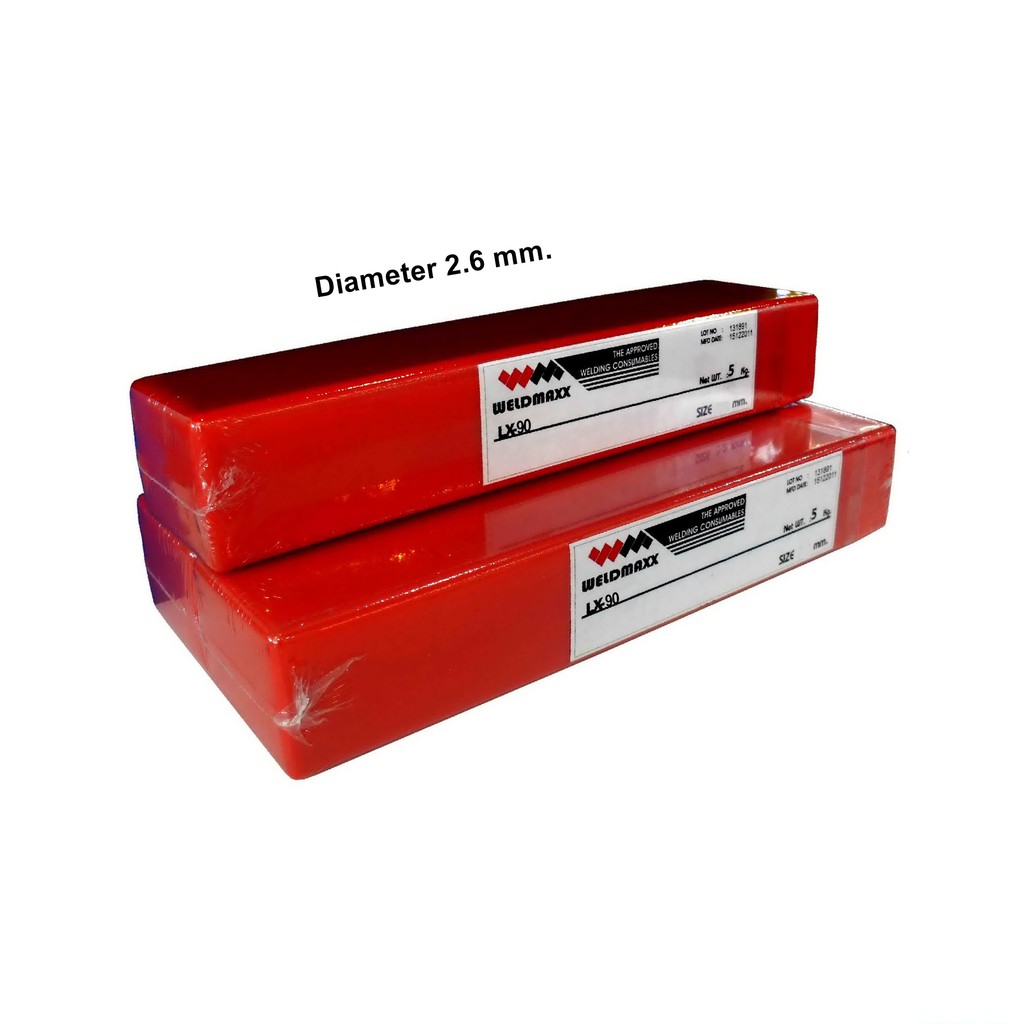

WELDMAXX ลวดเชื่อมไฟฟ้าเหล็กแรงดึง LX-90 (ห่อ=5 กก.)

คุณสมบัติ LX-90 (AWS A5.5 E9016-G) เป็นลวดเชื่อมประเภทไฮโดรเจนต่ำ ใช้สำหรับเชื่อมเหล็กแรงดึงระดับ 60 kg/mm2 แนวเชื่อมมีความต้านทานต่อการแตกร้าวและการกัดกร่อนที่อุณหภูมิต่ำได้เป็นอย่างดี เหมาะสำหรับเชื่อมงานโครงสร้างที่ต้องการรับแรงสูงๆ ***จำนวนเส้นโดยประมาณต่อ กก. (ขนาด 2.6 มม.= 50 PCS)*** ***จำนวนเส้นโดยประมาณต่อ กก. (ขนาด 3.2 มม.= 34 PCS)*** ***จำนวนเส้นโดยประมาณต่อ กก. (ขนาด 4.0 มม.= 19 PCS)*** Description LX-90 (AWS A5.5 E9016-G) is a low hydrogen type electrode used for welding of 60 kg/mm² class high tensile steel. Its shows excellent crack resistibility and high notch toughness at low temperature. It is suitable for welding of heavy-duty high tensile plate. การใช้งาน 1. อบลวดเชื่อมที่อุณหภูมิ 380° – 430 °C เป็นเวลา 30-60 นาที ก่อนการใช้งาน 2. ปรับตั้งกระแสไฟให้อยู่ในช่วงกระแสที่แนะนำ 3. อุ่นชิ้นงานที่ 120° – 200 °C ก่อนการเชื่อม ซึ่งอุณหภูมินี้แปรผันตามความหนาและเกรดของเหล็กที่จะเชื่อม 4. ใช้วิธีการเชื่อมแบบถอยหลัง (Back Step Method) หรือเริ่มการอาร์คนอกชิ้นงานเพื่อป้องการเกิดหลุมโพรง (Blowholes) 5. ค่าการทนแรงกระแทกและความเหนียวจะลดลง หากแนวเชื่อมแต่ละรอบมีความหนาขึ้นอันเนื่องมาจากเดินแนวช้าลง Instructions for welding 1. Dry the electrodes at 350ºC ~ 400ºC for 30 ~ 60 minutes before use. 2. Choose the welding current within the suitable welding current range. 3. Preheat at 95ºC ~ 105ºC before welding, preheat temperature varies in accordance with plate thickness and grade of steels. 4. Adopt back step method or strike the arc on a start tab to prevent blowholes at the arc starting. 5. Keep the arc length as short as possible. TYPICAL CHEMICAL COMPOSITION OF WELD METAL(%) C Si S P Mn Ni Cr Mo 0.006 0.55 0.08 0.014 0.01 1.21 0.75 0.33 TYPICAL MECHANICAL PROPERTIES OF WELD METAL Yield Point Tensile Strength Elongation Charpy Impact Value (แรงดึง ณ Yield Point) (แรงดึง ณ Tensile Point) (การยืดตัว) (การรับแรงกระแทก) (การรับแรงกระแทก) 571 N/mm² 664 N/mm² 29.4% 197 J 58.2 Kg/mm² 67.7 Kg/mm² 21.1 Kgf-m (at -5º C) RECOMMENDED CURRENTS: (AC or DCEP) Diameter (ขนาด) 3.2 4.0 5.0 Length (ความยาว) 350 400 400 Current Range 90 ~ 150 130 ~ 190 180 ~ 240 (ช่วงกระแสไฟเชื่อม) (Amp.)
